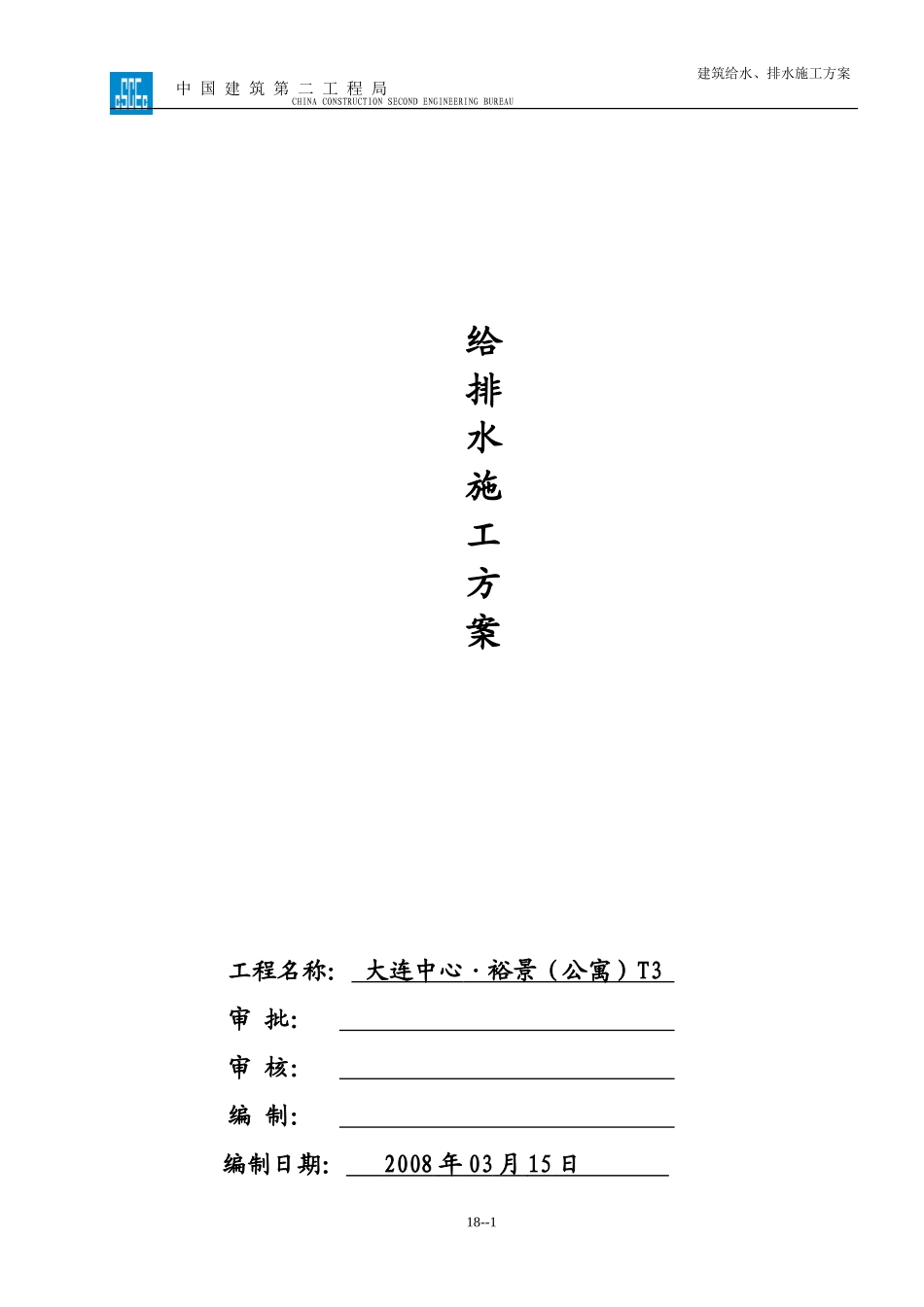

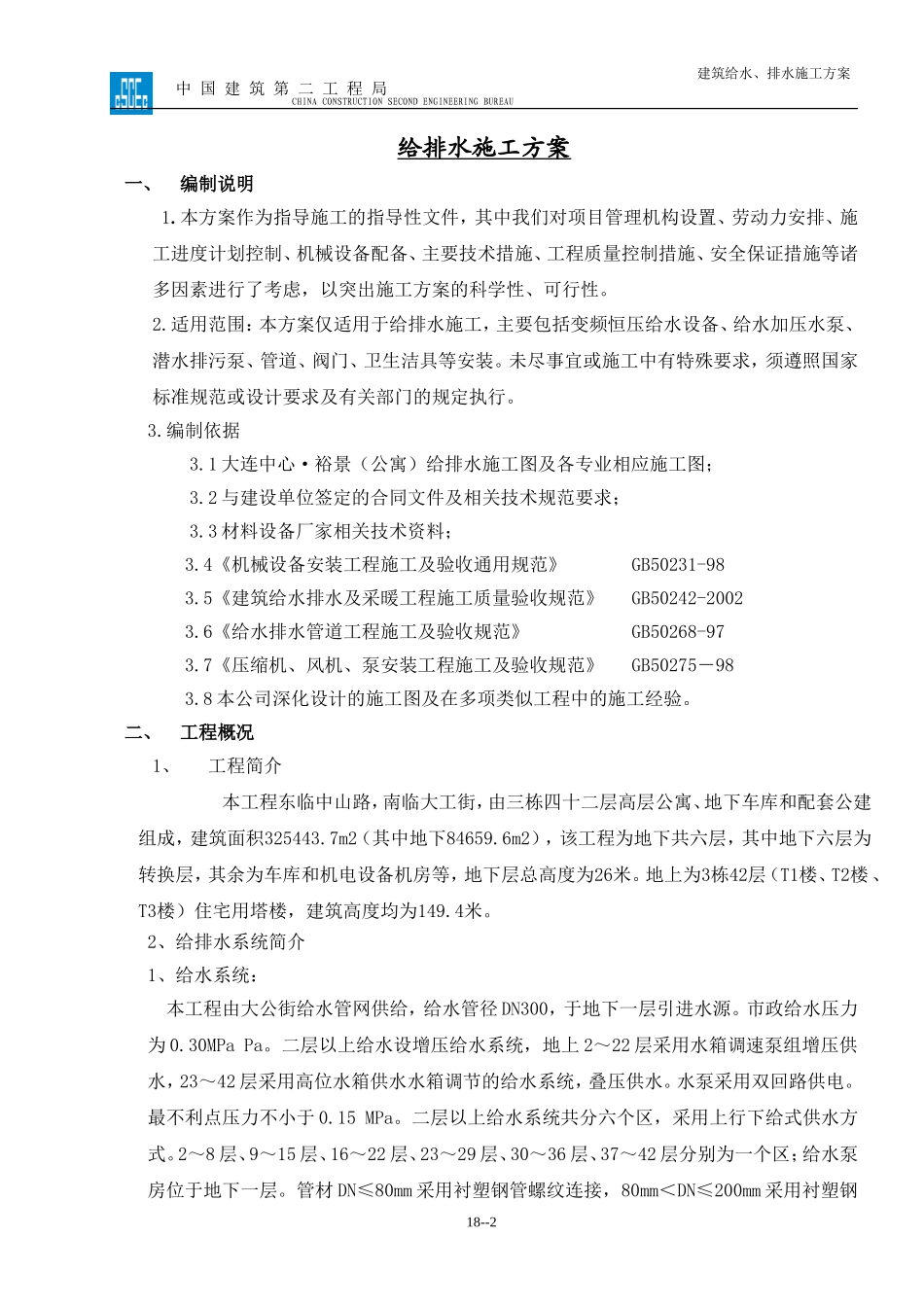

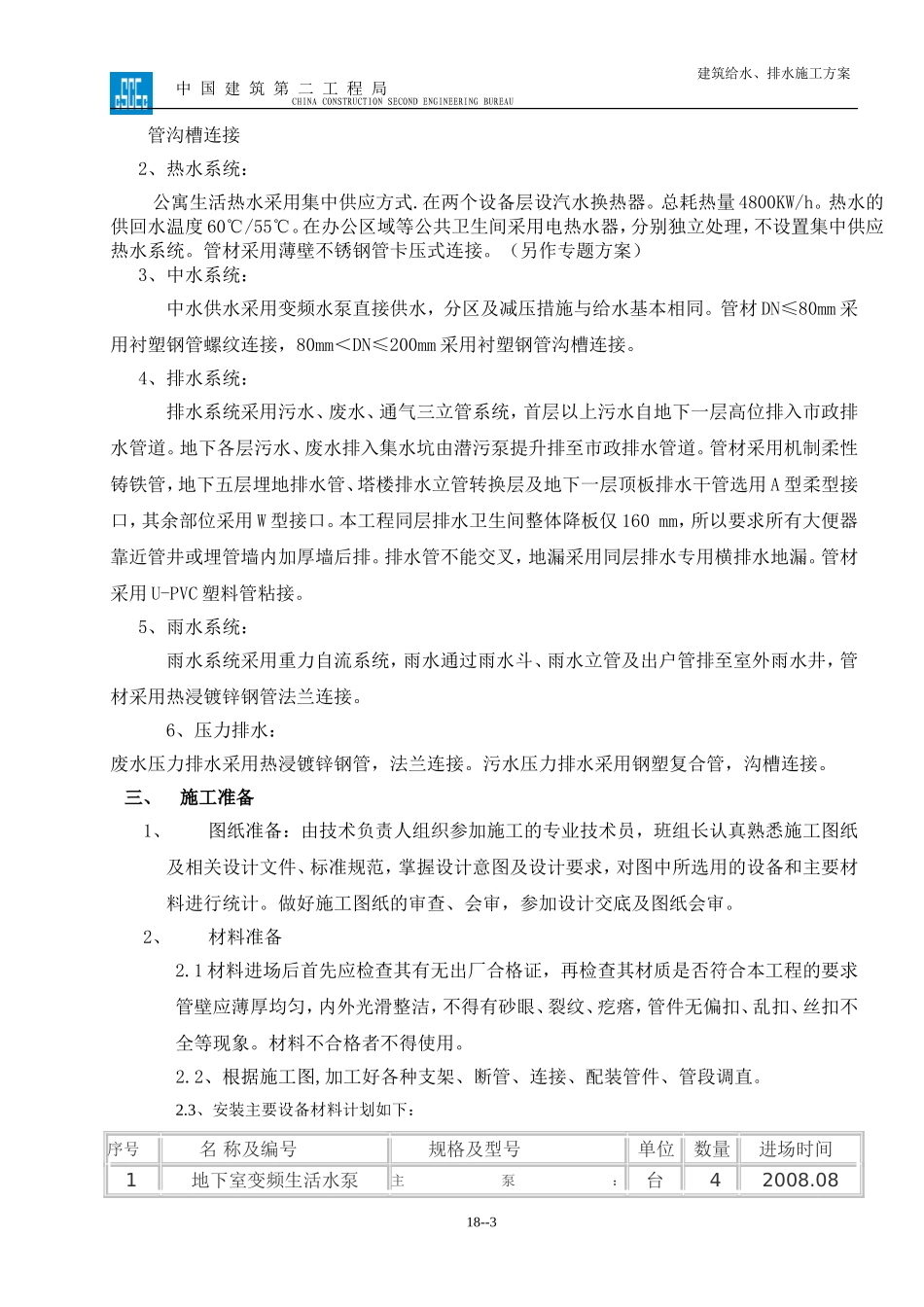

建筑给水、排水施工方案中国建筑第二工程局CHINACONSTRUCTIONSECONDENGINEERINGBUREAU给排水施工方案工程名称：大连中心·裕景（公寓）T3审批：审核：编制：编制日期：2008年03月15日18--1建筑给水、排水施工方案中国建筑第二工程局CHINACONSTRUCTIONSECONDENGINEERINGBUREAU给排水施工方案一、编制说明1.本方案作为指导施工的指导性文件，其中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备配备、主要技术措施、工程质量控制措施、安全保证措施等诸多因素进行了考虑，以突出施工方案的科学性、可行性。2.适用范围：本方案仅适用于给排水施工，主要包括变频恒压给水设备、给水加压水泵、潜水排污泵、管道、阀门、卫生洁具等安装。未尽事宜或施工中有特殊要求，须遵照国家标准规范或设计要求及有关部门的规定执行。3.编制依据3.1大连中心·裕景（公寓）给排水施工图及各专业相应施工图；3.2与建设单位签定的合同文件及相关技术规范要求；3.3材料设备厂家相关技术资料；3.4《机械设备安装工程施工及验收通用规范》GB50231-983.5《建筑给水排水及采暖工程施工质量验收规范》GB50242-20023.6《给水排水管道工程施工及验收规范》GB50268-973.7《压缩机、风机、泵安装工程施工及验收规范》GB50275－983.8本公司深化设计的施工图及在多项类似工程中的施工经验。二、工程概况1、工程简介本工程东临中山路，南临大工街，由三栋四十二层高层公寓、地下车库和配套公建组成，建筑面积325443.7m2（其中地下84659.6m2），该工程为地下共六层，其中地下六层为转换层，其余为车库和机电设备机房等，地下层总高度为26米。地上为3栋42层（T1楼、T2楼、T3楼）住宅用塔楼，建筑高度均为149.4米。2、给排水系统简介1、给水系统：本工程由大公街给水管网供给，给水管径DN300，于地下一层引进水源。市政给水压力为0.30MPaPa。二层以上给水设增压给水系统，地上2～22层采用水箱调速泵组增压供水，23～42层采用高位水箱供水水箱调节的给水系统，叠压供水。水泵采用双回路供电。最不利点压力不小于0.15MPa。二层以上给水系统共分六个区，采用上行下给式供水方式。2～8层、9～15层、16～22层、23～29层、30～36层、37～42层分别为一个区；给水泵房位于地下一层。管材DN≤80mm采用衬塑钢管螺纹连接，80mm＜DN≤200mm采用衬塑钢18--2建筑给水、排水施工方案中国建筑第二工程局CHINACONSTRUCTIONSECONDENGINEERINGBUREAU管沟槽连接2、热水系统：公寓生活热水采用集中供应方式.在两个设备层设汽水换热器。总耗热量4800KW/h。热水的供回水温度60℃/55℃。在办公区域等公共卫生间采用电热水器，分别独立处理，不设置集中供应热水系统。管材采用薄壁不锈钢管卡压式连接。（另作专题方案）3、中水系统：中水供水采用变频水泵直接供水，分区及减压措施与给水基本相同。管材DN≤80mm采用衬塑钢管螺纹连接，80mm＜DN≤200mm采用衬塑钢管沟槽连接。4、排水系统：排水系统采用污水、废水、通气三立管系统，首层以上污水自地下一层高位排入市政排水管道。地下各层污水、废水排入集水坑由潜污泵提升排至市政排水管道。管材采用机制柔性铸铁管，地下五层埋地排水管、塔楼排水立管转换层及地下一层顶板排水干管选用A型柔型接口，其余部位采用W型接口。本工程同层排水卫生间整体降板仅160mm，所以要求所有大便器靠近管井或埋管墙内加厚墙后排。排水管不能交叉，地漏采用同层排水专用横排水地漏。管材采用U-PVC塑料管粘接。5、雨水系统：雨水系统采用重力自流系统，雨水通过雨水斗、雨水立管及出户管排至室外雨水井，管材采用热浸镀锌钢管法兰连接。6、压力排水：废水压力排水采用热浸镀锌钢管，法兰连接。污水压力排水采用钢塑复合管，沟槽连接。三、施工准备1、图纸准备：由技术负责人组织参加施工的专业技术员，班组长认真熟悉施工图纸及相关设计文件、标准规范，掌握设计意图及设计要求，对图中所选用的设备和主要材料进行统计。做好施工图纸的审查、会审，参加设计交底及图纸会审。2、材料准备2.1材料进场后首先应检查其有无出厂合格证，再检查其材质是否符合本工程的要求管壁应薄厚均匀，内外光滑整洁，不...
