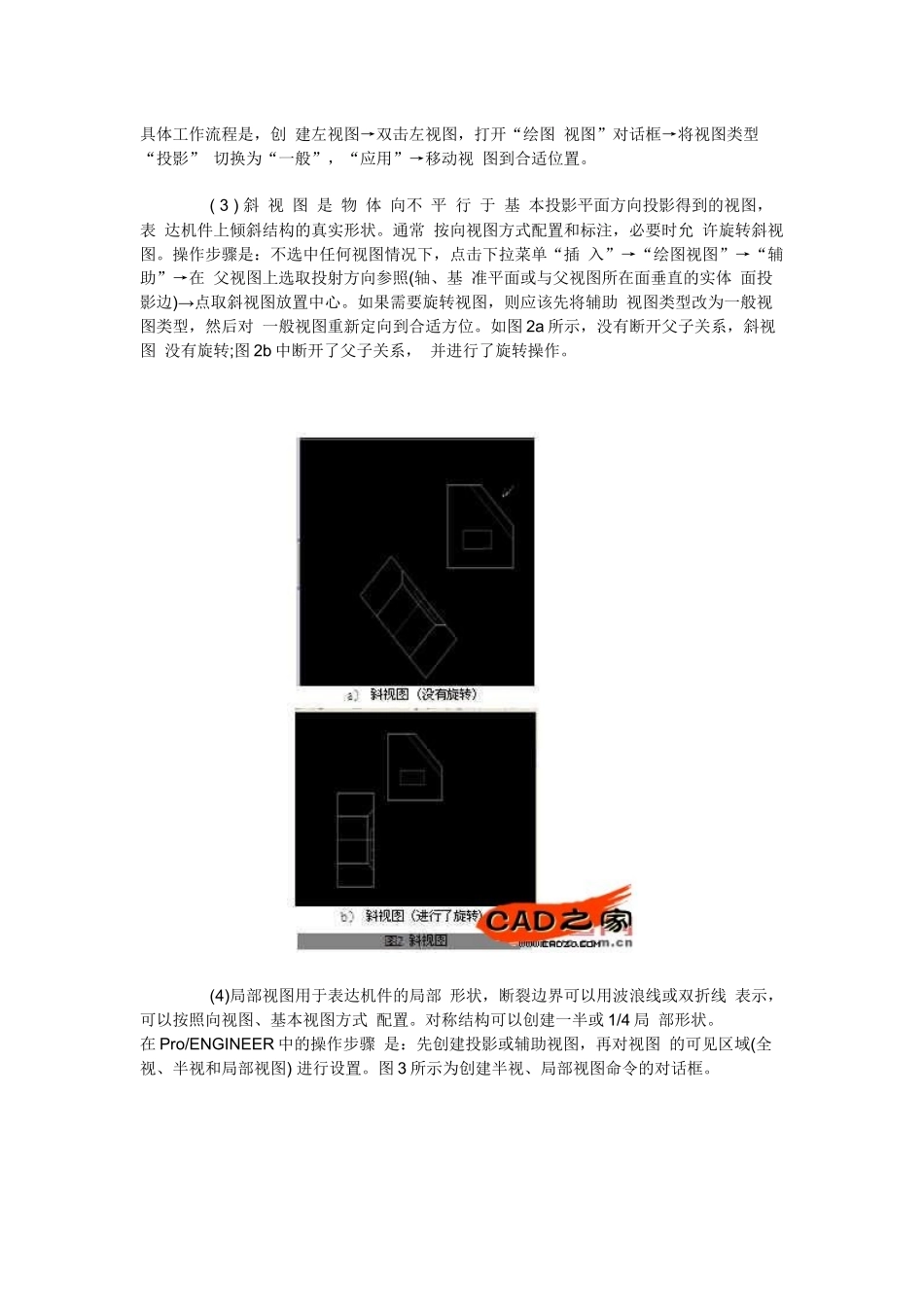

机械设计技术从二维到三维的转化对设计师的设计素质提出了更高的要求，在三维设计领域享有盛名的Pro/ENGINEER软件以它独特的“全参数化设计”技术受到广大设计人员的喜爱。但在实际应用中，许多设计人员不能充分利用该软件强大的工程图功能，难以全面发挥该软件的“全参数化”优势，本文结合国标(GB)图样画法的视图规则以及Pro/ENGINEERWildfire2.0软件创建工程图视图的具体命令，提供给Pro/ENGINEER工程图的国标(GB)图样画法的详细应对策略，希望给Pro/ENGINEER设计用户快速创建满足国标(GB)要求的工程图带来方便。一、投影类型的选择视图投影分两种类型：第一角投影和第三角投影。将物体置于第一分角区域，并使其处于观察者和投影面之间而得到的多面正投影称为第一角投影;将物体置于第三分角区域，并使投影面处于观察者和物体之间而得到的多面正投影称为第三角投影。ANSI标注使用第三角投影，是Pro/ENGINEER的默认选项;ISO标准和国标(GB)使用第一角投影。在Pro/ENGINEER中设置投影类型的方法是在绘图选项或绘图设置文件中，将选项projection_type的值设为first_angle。二、创建视图视图包括基本视图、向视图、斜视图和局部视图四类。(1)基本视图包括主、俯、仰、左、右和后视图六种，是沿水平、竖直方向投影得到的视图。在Pro/ENGINEER绘图环境中，操作步骤是：选中或创建一个视图做为主视图，点击下拉菜单“插入”→“绘图视图”→“投影”;或者使用右键快捷菜单，插入投影视图，依次创建其他视图，后视图是以右视图作父视图创建的。需要说明的是，如果主视图是第一视图，则只能用创建一般视图命令。六种视图的投影方向和父子关系，如图1所示。(2)向视图是指可以自由配置的视图。向视图配置法是指图样上视图或剖视图自由配置的表示方法，通常用标注在主视图上表示投射方向的箭头旁大写字母识别。在Pro/ENGINEER绘图环境中，通过两个操作步骤创建向视图：先创建投影视图(视图或剖视)，再更改投影视图的类型为一般视图，移动到适当位置。例如将左视图改为向视图的具体工作流程是，创建左视图→双击左视图，打开“绘图视图”对话框→将视图类型“投影”切换为“一般”，“应用”→移动视图到合适位置。(3)斜视图是物体向不平行于基本投影平面方向投影得到的视图，表达机件上倾斜结构的真实形状。通常按向视图方式配置和标注，必要时允许旋转斜视图。操作步骤是：不选中任何视图情况下，点击下拉菜单“插入”→“绘图视图”→“辅助”→在父视图上选取投射方向参照(轴、基准平面或与父视图所在面垂直的实体面投影边)→点取斜视图放置中心。如果需要旋转视图，则应该先将辅助视图类型改为一般视图类型，然后对一般视图重新定向到合适方位。如图2a所示，没有断开父子关系，斜视图没有旋转;图2b中断开了父子关系，并进行了旋转操作。(4)局部视图用于表达机件的局部形状，断裂边界可以用波浪线或双折线表示，可以按照向视图、基本视图方式配置。对称结构可以创建一半或1/4局部形状。在Pro/ENGINEER中的操作步骤是：先创建投影或辅助视图，再对视图的可见区域(全视、半视和局部视图)进行设置。图3所示为创建半视、局部视图命令的对话框。对于1/4局部形状可以通过创建剖视图的流程来创建，双击视图打开“绘图视图”对话框，选中“剖面”类别，选“2D截面”选项;添加剖面，创建新的命名;“偏距”剖截面，在三维环境绘制1/4边界线，完成草绘;返回“绘图视图”对话框，点击“应用”，如图4所示。图5中主视图、左视图、俯视图和仰视图分别用全视图、半视图、1/4视图和局部视图来表示情况。三、创建剖视图和断面图剖视图是指假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形，有全剖、半剖和局部剖三类。在剖视图的剖面区域(剖切面与物体的接触部分)中可以再作一次局部剖视图，称为剖中剖。剖切方法包括单一剖切面(单一剖)和多个剖切面(多剖)两大类。单一剖分三类：剖切面平行于基本投影面的称为平行剖，剖切面不平行于任何基本投影面的称为斜剖，剖切面是柱面而且剖开后展开表达视图的称为复合剖。多剖分两类：剖切面相交于一条轴线，沿剖切面剖...
