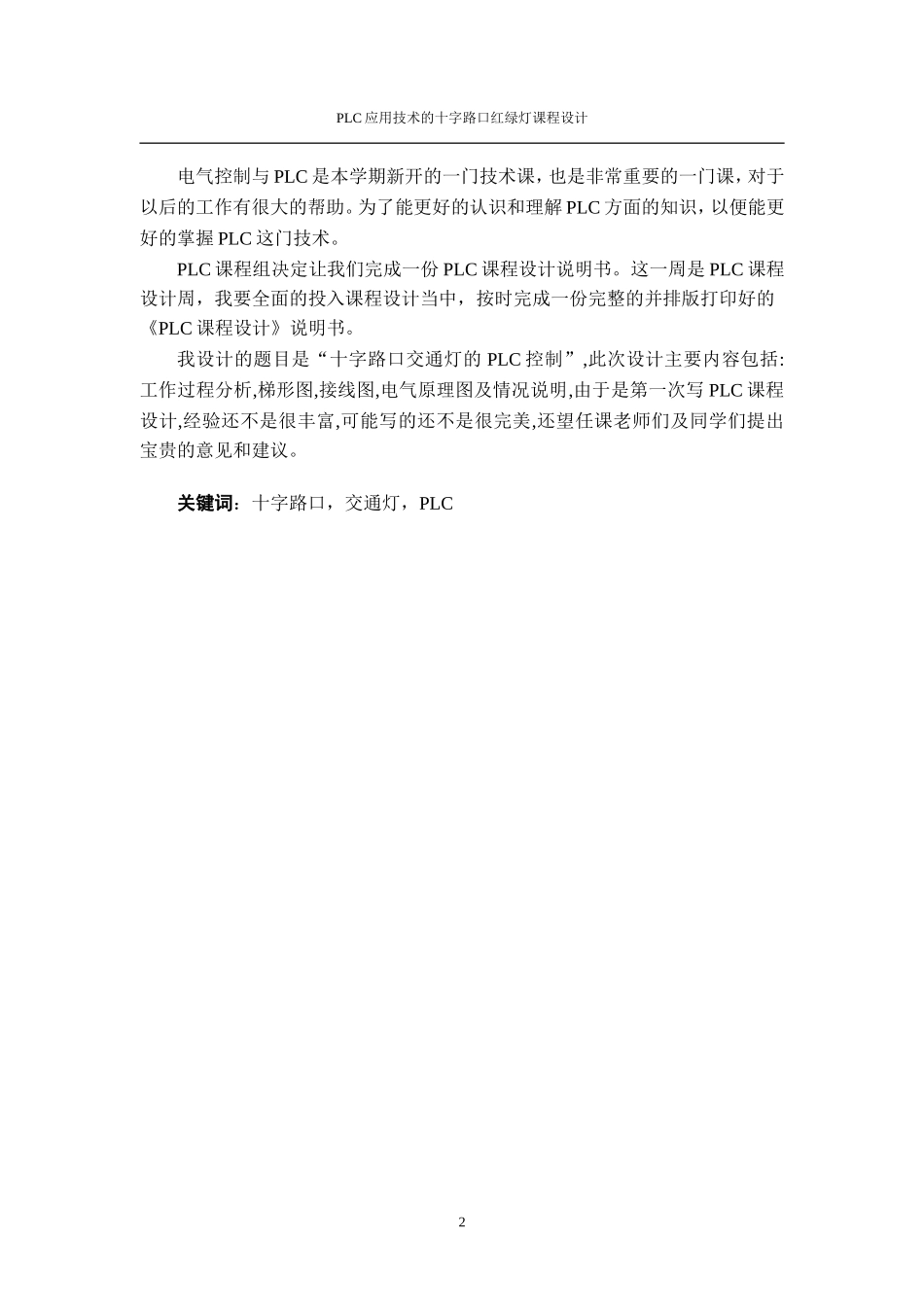

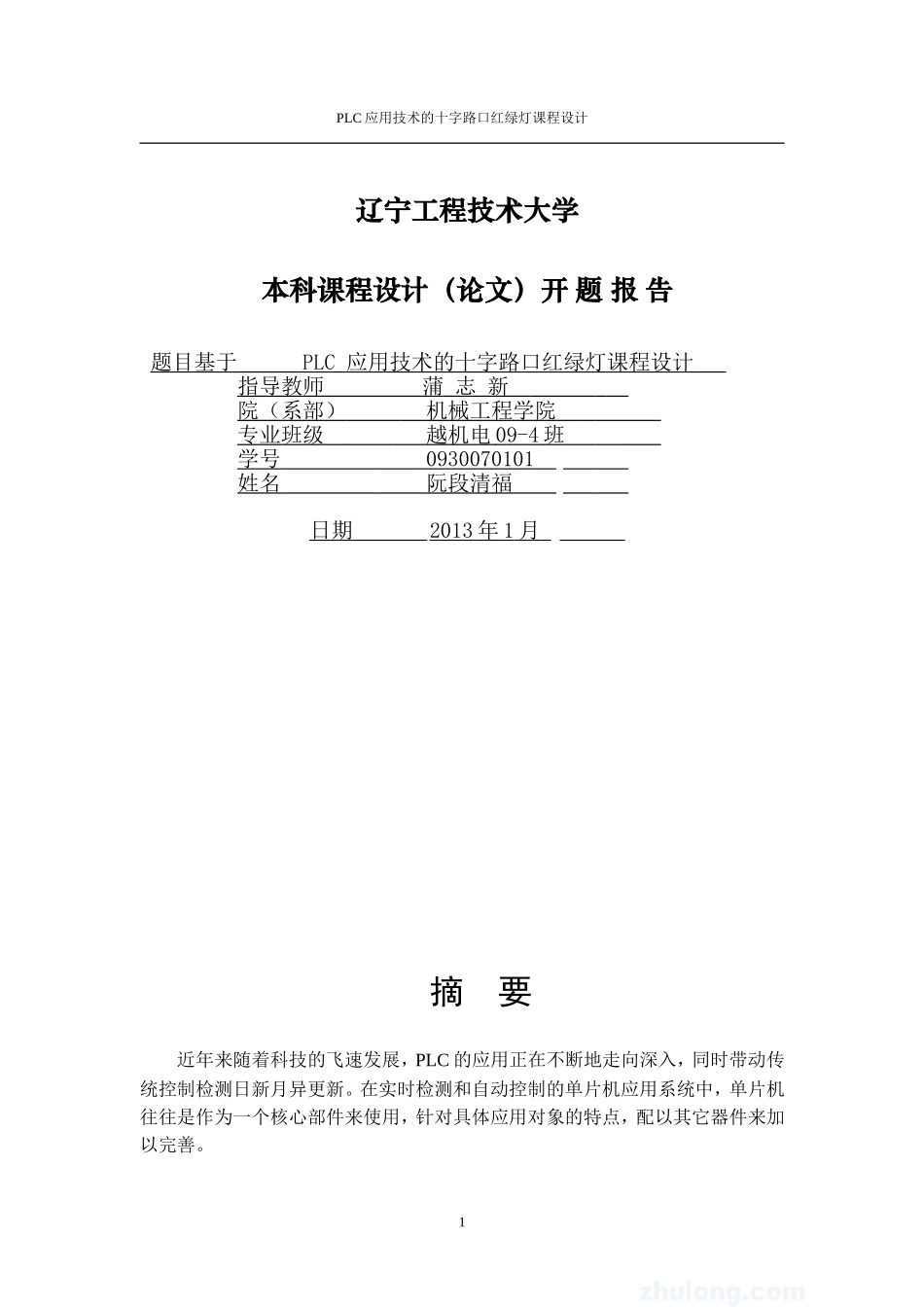

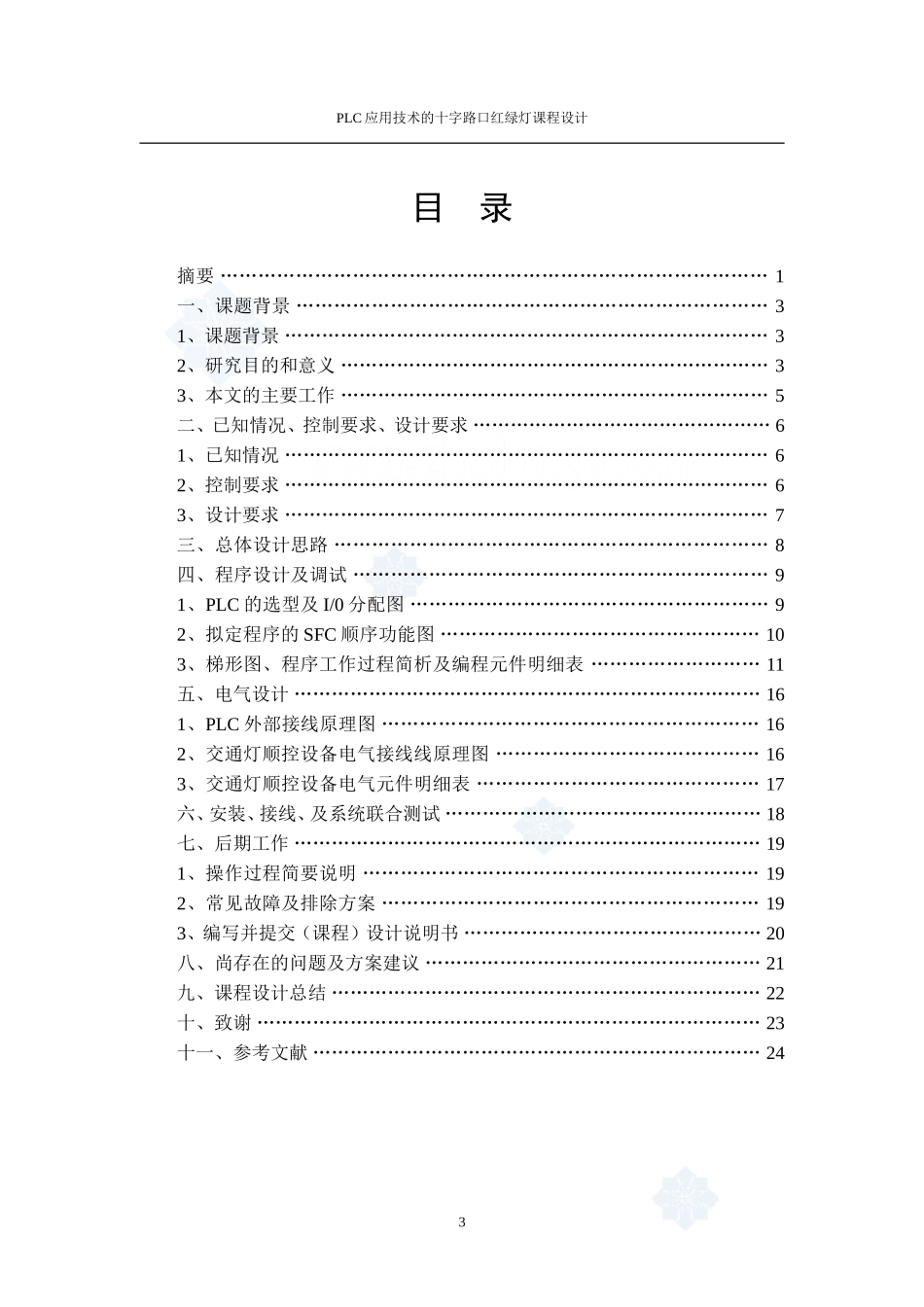

PLC应用技术的十字路口红绿灯课程设计辽宁工程技术大学本科课程设计（论文）开题报告题目基于PLC应用技术的十字路口红绿灯课程设计指导教师蒲志新院（系部）机械工程学院专业班级越机电09-4班学号0930070101姓名阮段清福日期2013年1月摘要近年来随着科技的飞速发展，PLC的应用正在不断地走向深入，同时带动传统控制检测日新月异更新。在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，针对具体应用对象的特点，配以其它器件来加以完善。1PLC应用技术的十字路口红绿灯课程设计电气控制与PLC是本学期新开的一门技术课，也是非常重要的一门课，对于以后的工作有很大的帮助。为了能更好的认识和理解PLC方面的知识，以便能更好的掌握PLC这门技术。PLC课程组决定让我们完成一份PLC课程设计说明书。这一周是PLC课程设计周，我要全面的投入课程设计当中，按时完成一份完整的并排版打印好的《PLC课程设计》说明书。我设计的题目是“十字路口交通灯的PLC控制”,此次设计主要内容包括:工作过程分析,梯形图,接线图,电气原理图及情况说明,由于是第一次写PLC课程设计,经验还不是很丰富,可能写的还不是很完美,还望任课老师们及同学们提出宝贵的意见和建议。关键词：十字路口，交通灯，PLC2PLC应用技术的十字路口红绿灯课程设计目录摘要……………………………………………………………………………1一、课题背景…………………………………………………………………31、课题背景……………………………………………………………………32、研究目的和意义……………………………………………………………33、本文的主要工作……………………………………………………………5二、已知情况、控制要求、设计要求…………………………………………61、已知情况……………………………………………………………………62、控制要求……………………………………………………………………63、设计要求……………………………………………………………………7三、总体设计思路……………………………………………………………8四、程序设计及调试…………………………………………………………91、PLC的选型及I/0分配图…………………………………………………92、拟定程序的SFC顺序功能图……………………………………………103、梯形图、程序工作过程简析及编程元件明细表………………………11五、电气设计…………………………………………………………………161、PLC外部接线原理图……………………………………………………162、交通灯顺控设备电气接线线原理图……………………………………163、交通灯顺控设备电气元件明细表………………………………………17六、安装、接线、及系统联合测试……………………………………………18七、后期工作…………………………………………………………………191、操作过程简要说明………………………………………………………192、常见故障及排除方案……………………………………………………193、编写并提交（课程）设计说明书…………………………………………20八、尚存在的问题及方案建议………………………………………………21九、课程设计总结……………………………………………………………22十、致谢………………………………………………………………………23十一、参考文献………………………………………………………………243PLC应用技术的十字路口红绿灯课程设计十字路口交通灯的PLC顺序控制一、课题背景1、课题背景1858年，在英国伦敦主要街头安装了以燃煤气为光源的红，蓝两色的机械扳手式信号灯，用以指挥马车通行。这是世界上最早的交通信号灯。1868年，英国机械工程师纳伊特在伦敦威斯敏斯特区的议会大厦前的广场上，安装了世界上最早的煤气红绿灯。它由红绿两以旋转式方形玻璃提灯组成，红色表示“停止”，绿色表示“注意”。1869年1月2日，煤气灯爆炸，使警察受伤，遂被取消。1914年电气启动的红绿灯出现在美国。这种红绿灯由红绿黄三色圆形的投光器组成，安装在纽约市5号大街的一座高塔上。红灯亮表示“...
