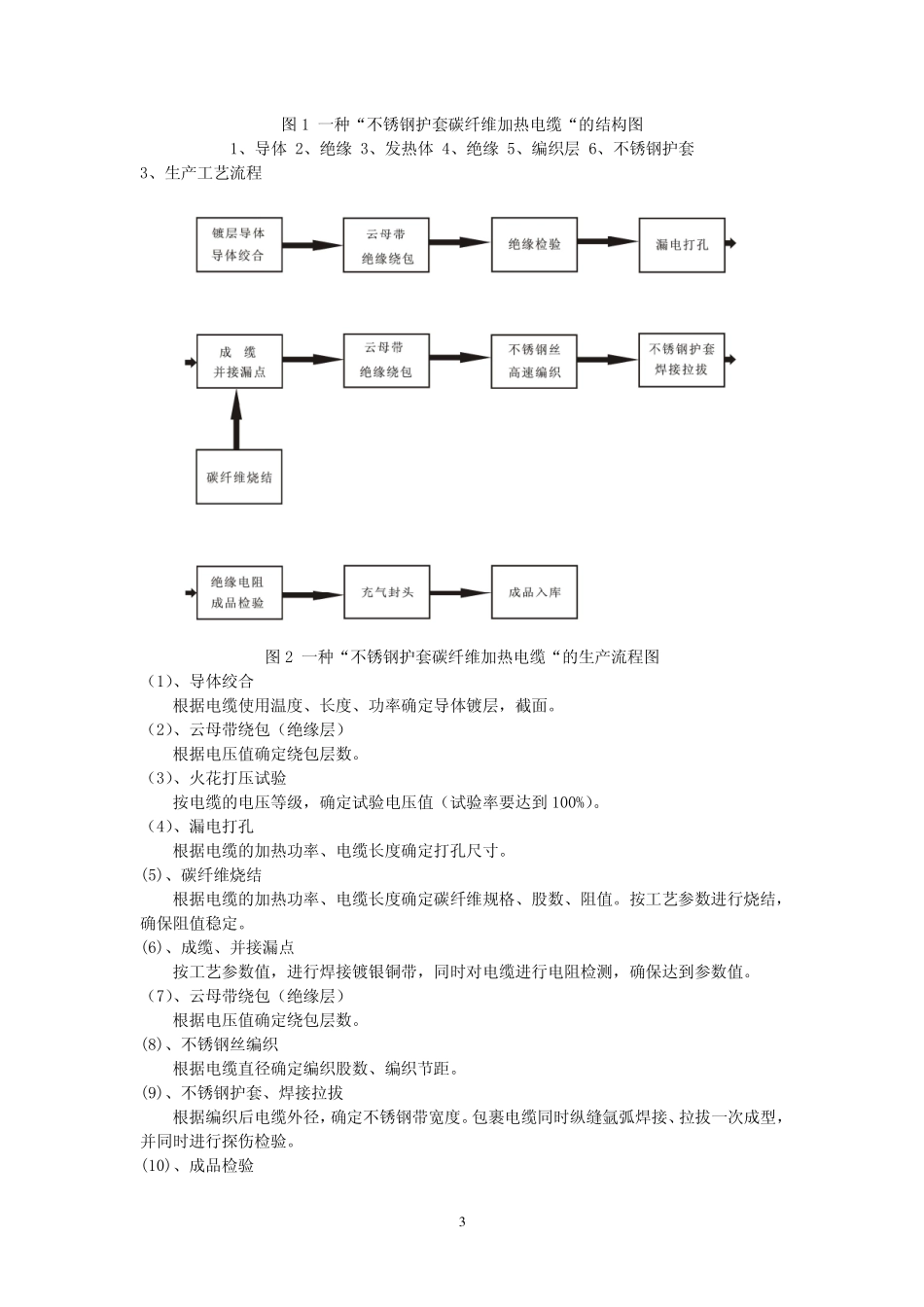

1“碳纤维”油井加热伴热电缆的应用李萌1党明芳2/1.辽宁铁道职业技术学院2.锦州铁道勘察设计院有限公司[摘要]本文介绍了碳纤维加热电缆产生的背景，着重论述了碳纤维加热电缆具有的技术特性，以及一种以作者为主要发明人的“不锈钢护套碳纤维加热电缆”（实用新型发明专利证书号第1946280号）的设计流程及其制造工艺，阐述了其与一般金属导体加热电缆相比较所具有的优势及其应用前景。[关键词]碳纤维；加热电缆；应用前景一、碳纤维油井加热伴热电缆产生的背景1、油井加热伴热电缆产生的背景分析电热电缆的出现源于油田原油开采，尤其是稠油的开采过程中。因地下原油中含有大量石蜡，随着原油接近地表，原油的温度下降，出现石蜡凝结，造成原油流动性下降，油井原油流量也相应降低。为了提高原油产量，需要在油井抽油杆内安装一根加热电缆，提升原油温度，提高原油的流动性能。近年来，由于国际上对石油资源的需求量越来越大，原高质油的储备越来越少，高蜡油勘测和开发逐渐成为石油开采的主流。以我国为例，截止目前我国境内共发现新油田400多处，大约2.6万口油井，80%是“三高”油品，即含腊高（20-30％）、凝固点高（25℃～30℃）、粘度高（10-20厘帕）。如何开发利用这些石油，成为迫切要解决的问题。2、传统稠油开采技术存在的缺陷传统的稠油开采技术主要指“蒸汽吞吐”、“化学降解”和电加热等技术，虽然在一定程度上满足了当时生产力的发展，但由于其本身的缺陷也阻碍了原油开采效率的提高。“蒸汽吞吐”、“化学降解”具有技术成本高，易破坏油层结构等缺点。而传统电加热技术由于其电缆电热体大多是金属材料，耗电量大、热转换效率低（仅有70％）、易烧断、易损耗，而且电缆使用寿命也较短，需一年左右更换一次，更换电缆施工复杂，耗费大量人力物力，大大增加了石油开采成本。即使是现在比较先进的高频感应电加热技术也存在着传输距离远、三相电耗电不平衡、无功损耗大的问题。二、碳纤维油井加热伴热电缆的技术特性经大量研究表明，与传统金属加热电缆相比较，碳纤维加热电缆具有以下几方面的特性：1、节能传统电热加温的电热体材料大多是合金材料，由于合金电热黑度系数小，电热转换过程中存在可见光而损耗大量电能，因此电加热过程中电热转换效率低。合金电热体电热转换效率最高仅有70%左右。高温状态下合金电热体表面易氧化，氧化层不断的增厚，氧化层的电阻不断的增大，造成了合金电热体有效单位面积的电流的负荷增大，易烧断。碳纤维加热电缆采用全黑体的碳纤维为加热体，加热过程中没有可见光，电热转换效率高达98%，高温状态下使用，不氧化，其单位面积的电流的负荷不发生改变。另外热传导速度与发热体表面积成正比，而碳纤维单根直径只有0.02mm，现碳纤维加热体要由几万根碳纤维组成，其表面积之大是合金电热体无法可比。因此，碳纤维加热电缆比传统的合金电热体比节能可达30%以上。2、超长用碳纤维发热材料制造的加热电缆长度可达1500m。而目前用合金发热材料制造加热产品很少能达到上述长度。3、轻质由于碳纤维加热体是非金属材料，密度是2.0g/cm3左右，而合金材料的密度一般是28.5g/cm3。在线径相同的情况下，碳纤维加热电缆比金属导体加热电缆轻一半以上。这样既有利于减少抽油设备的负载，有利于主电机节能，同时也便于安装维修。4、寿命长碳纤维可抗高温1000多度，强度高、体积轻、耐高温、耐油、耐酸碱、耐腐蚀。结构方面，碳纤维是柔软状态，在提放电缆反复作业的情况下，不会发生断裂，真正的延长了电缆的使用寿命。5、应用广范可以代替传统金属加热材料应用于油井、油罐、油管、化工、水汽管路等的加热伴热。三、“不锈钢护套碳纤维加热电缆“的生产工艺及技术流程下面以本文作者主持发明的一种“不锈钢护套碳纤维加热电缆“（实用新型发明专利证书号第1946280号）为例，说明其主要的生产工艺及流程。1、材料选择为了解决上述技术问题，首先设计选定材料。（1）、导电体根据使用条件可划分两个温度段；0—200℃和0—400℃。200℃以下使用镀锡铜导体，400℃以下使用镀银铜导体。（2）、绝缘材料根据使用温度选定了云母带绝缘，它可耐温达到600℃以上...
