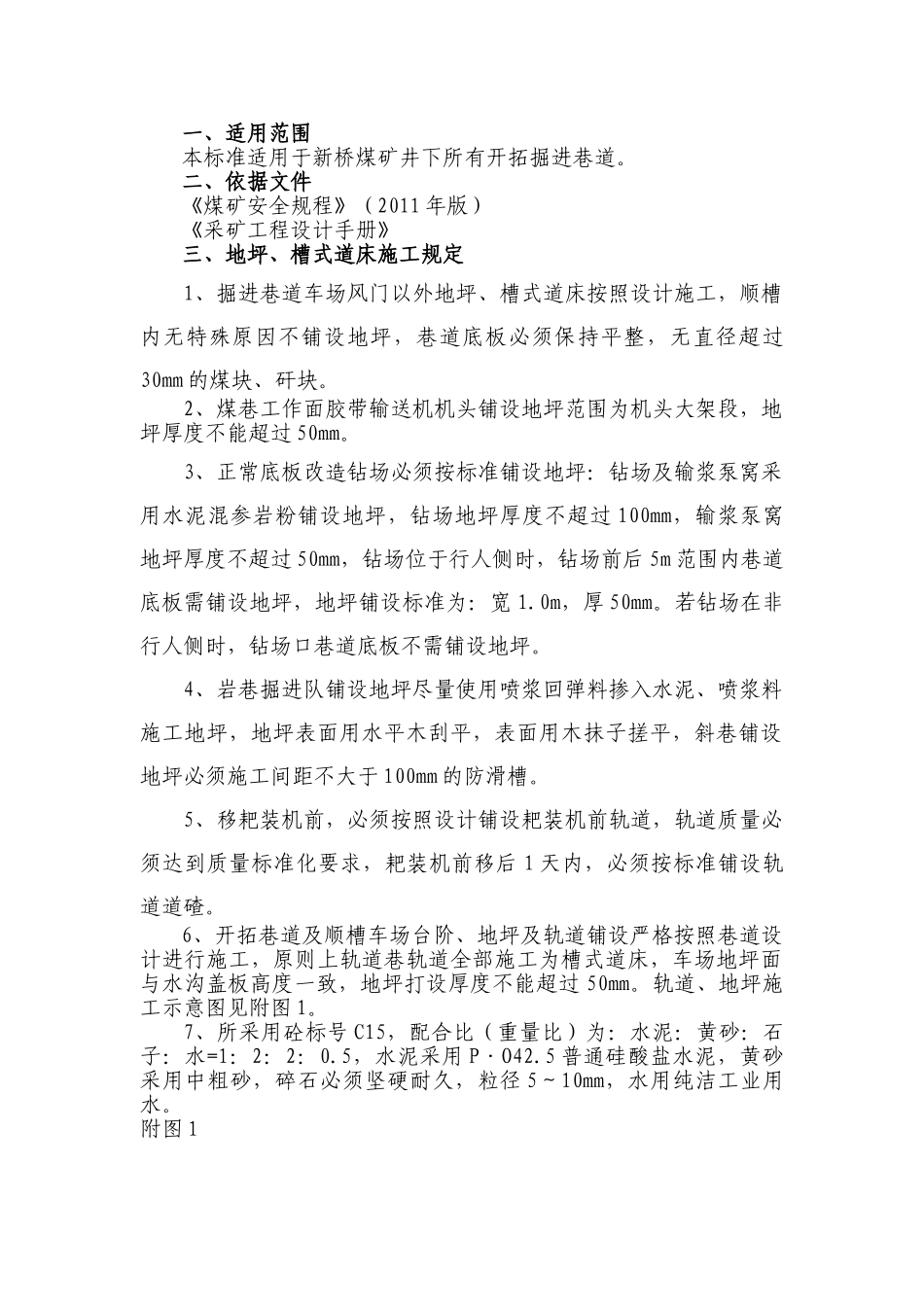

一、适用范围本标准适用于新桥煤矿井下所有开拓掘进巷道。二、依据文件《煤矿安全规程》（2011年版）《采矿工程设计手册》三、地坪、槽式道床施工规定1、掘进巷道车场风门以外地坪、槽式道床按照设计施工，顺槽内无特殊原因不铺设地坪，巷道底板必须保持平整，无直径超过30mm的煤块、矸块。2、煤巷工作面胶带输送机机头铺设地坪范围为机头大架段，地坪厚度不能超过50mm。3、正常底板改造钻场必须按标准铺设地坪：钻场及输浆泵窝采用水泥混参岩粉铺设地坪，钻场地坪厚度不超过100mm，输浆泵窝地坪厚度不超过50mm，钻场位于行人侧时，钻场前后5m范围内巷道底板需铺设地坪，地坪铺设标准为：宽1.0m，厚50mm。若钻场在非行人侧时，钻场口巷道底板不需铺设地坪。4、岩巷掘进队铺设地坪尽量使用喷浆回弹料掺入水泥、喷浆料施工地坪，地坪表面用水平木刮平，表面用木抹子搓平，斜巷铺设地坪必须施工间距不大于100mm的防滑槽。5、移耙装机前，必须按照设计铺设耙装机前轨道，轨道质量必须达到质量标准化要求，耙装机前移后1天内，必须按标准铺设轨道道碴。6、开拓巷道及顺槽车场台阶、地坪及轨道铺设严格按照巷道设计进行施工，原则上轨道巷轨道全部施工为槽式道床，车场地坪面与水沟盖板高度一致，地坪打设厚度不能超过50mm。轨道、地坪施工示意图见附图1。7、所采用砼标号C15，配合比（重量比）为：水泥：黄砂：石子：水=1：2：2：0.5，水泥采用P·O42.5普通硅酸盐水泥，黄砂采用中粗砂，碎石必须坚硬耐久，粒径5～10mm，水用纯洁工业用水。附图1四、水沟施工规定1、煤巷铺设铁皮水沟时：要求拉线铺设，确保铁皮水沟外沿前后成线；搭接处必须使用不低于14#铁丝绑扎牢固，多余铁丝握向底板，下山方向的铁皮水沟铺设在搭接的下层；且在横向水沟处留设流水槽，以保证积水能够顺利流向水沟；巷道底鼓变形导致铁皮水沟无法正常流水时，必须拉底，重新铺设水沟。2、盖板铺设标准：水沟盖板铺设后，前后成线，保证水沟两侧各留50mm余量，然后两侧砼硬化、抹平，保证水沟铺设牢固、平直，两侧硬化部分与盖板之间间隙为5mm、盖板与盖板之间不留间隙，相邻盖板上下错差不超过5mm，固定后表面清理干净、行人不响动。要求：施工水沟时，水沟沿较设计永久水沟沿低，铺设盖板时，拉线并用灰浆补充至设计高度。为防止后期水沟底鼓变形，铺设水沟盖板时，要求水沟盖板外侧要低于里侧20-30mm。铺设水沟盖板之前必须清理水沟内的所有杂物，保证水沟畅通。3、横向水沟施工标准1）在巷道出水点、喷雾下、上（下）山车场变坡处、胶带机头硐室的下方等地方，必须施工横向水沟，将水引至水沟内，横向水沟规格：长×宽×深=需要长度×（80～300）mm×（100～300）mm，同一地点的规格必须统一，水沟沿硬化整齐。2）横向水沟宽度大于80mm时，需施工盖板槽。水沟宽度80～300mm时，使用网格为70×70mm的钢筋网作为盖板进行盖设。3）横向水沟加设盖板后，可沿顶板淋水段或出水段地坪施工1～2道导水槽，将水导入横向水沟内，导水槽宽度根据导水量大小而定，一般不大于50mm，深度不大于100mm，长度根据需要施工，边沿整齐。4）横向水沟需跨轨道导水时，可沿轨道下底板布置暗水沟，上方使用厚度不小于50mm、宽度大于水沟宽度100mm的矩形木板掩盖。5）巷道底板有管线通过时，在硬化底板时必须在管线通过位置施工暗沟，将管线放置在暗沟内，暗沟的尺寸视管线的尺寸而定。暗沟使用盒子板固定后硬化，边沿整齐，并施工水泥盖板槽，敷设400mm宽、70mm厚水泥盖板。6）移耙装机后，按规定调整防尘水幕位置，安装好防尘水幕处的防护装置及施工横向水沟。7）所采用砼标号C15，配合比（重量比）为：水泥：黄砂：石子：水=1：2：2：0.5，水泥采用P·O42.5普通硅酸盐水泥。五、台阶施工亮化标准1）当巷道坡度超过5°时，底板需要硬化时必须施工防滑槽，防滑槽使用1钢管压出，防滑槽压出后再使用木抹子将表面重新吋抹平；巷道坡度15°～45°时，长度超过10m时，为方便行人，需在巷道行人侧施工人行台阶，台阶原则上设置在非水沟侧，若巷道断面较小，亦可在巷道一侧平行和重叠布置。踏步尺寸：2h+b=600～620h——踏面高度（一般为140～18...
