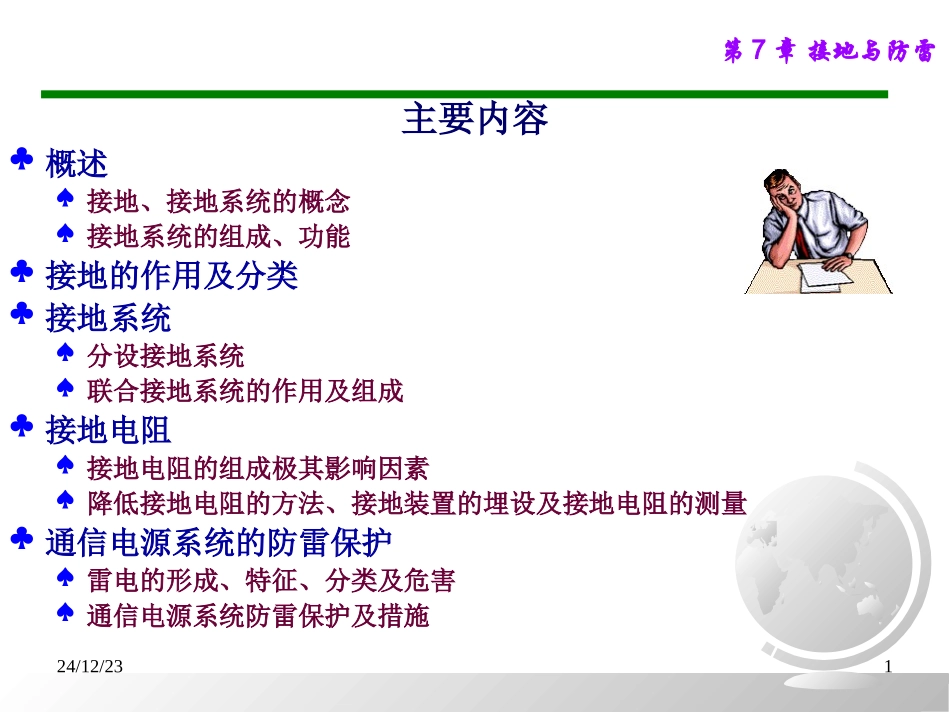

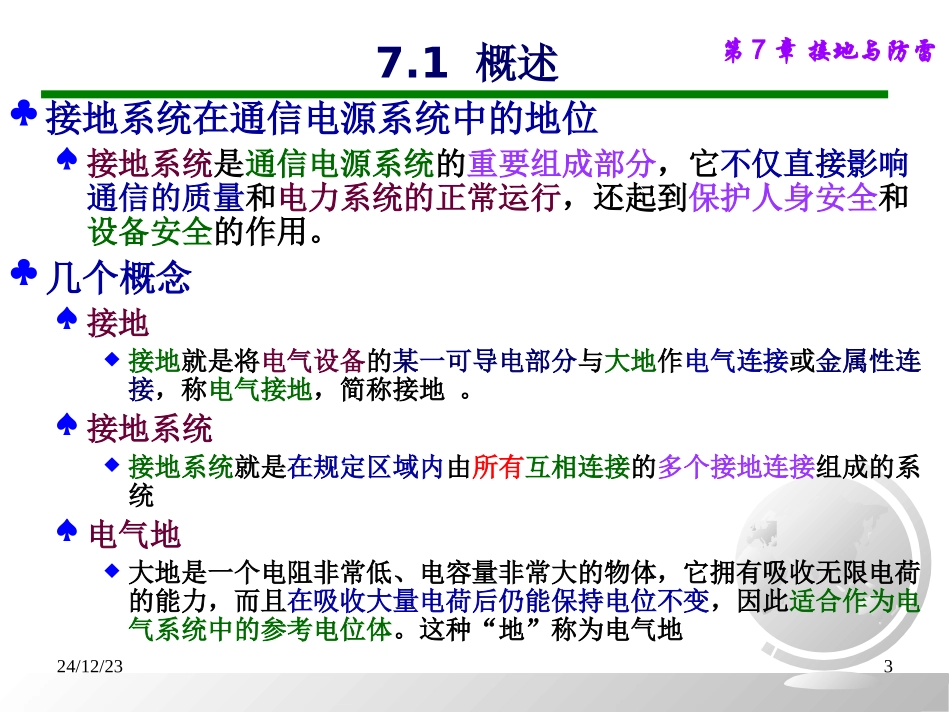

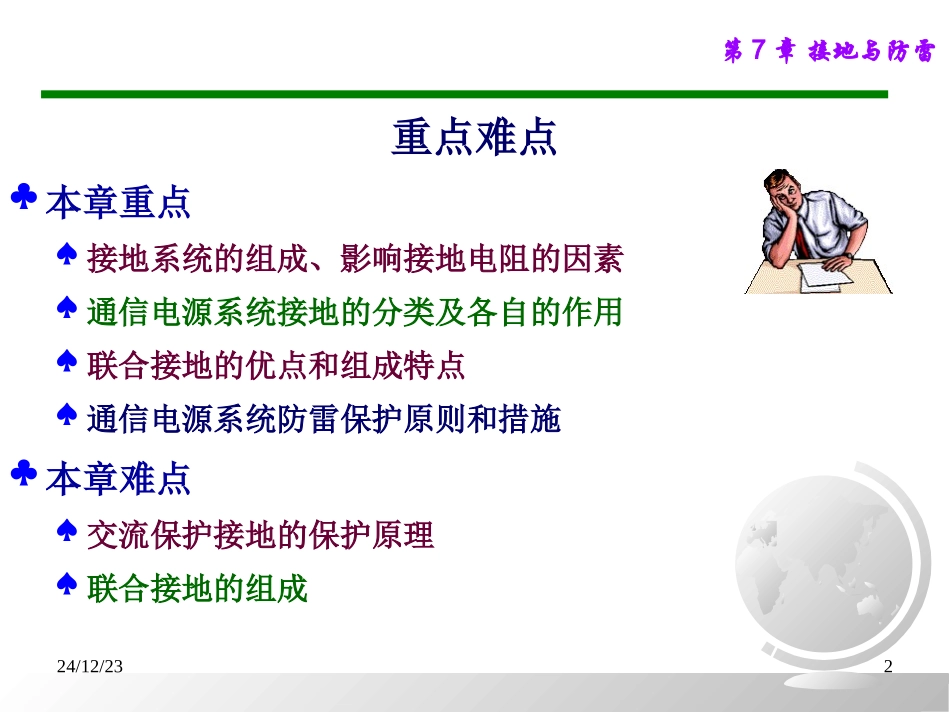

24/12/231第7章接地与防雷主要内容概述接地、接地系统的概念接地系统的组成、功能接地的作用及分类接地系统分设接地系统联合接地系统的作用及组成接地电阻接地电阻的组成极其影响因素降低接地电阻的方法、接地装置的埋设及接地电阻的测量通信电源系统的防雷保护雷电的形成、特征、分类及危害通信电源系统防雷保护及措施24/12/232第7章接地与防雷重点难点本章重点接地系统的组成、影响接地电阻的因素通信电源系统接地的分类及各自的作用联合接地的优点和组成特点通信电源系统防雷保护原则和措施本章难点交流保护接地的保护原理联合接地的组成24/12/233第7章接地与防雷7.1概述接地系统在通信电源系统中的地位接地系统是通信电源系统的重要组成部分，它不仅直接影响通信的质量和电力系统的正常运行，还起到保护人身安全和设备安全的作用。几个概念接地接地就是将电气设备的某一可导电部分与大地作电气连接或金属性连接，称电气接地，简称接地。接地系统接地系统就是在规定区域内由所有互相连接的多个接地连接组成的系统电气地大地是一个电阻非常低、电容量非常大的物体，它拥有吸收无限电荷的能力，而且在吸收大量电荷后仍能保持电位不变，因此适合作为电气系统中的参考电位体。这种“地”称为电气地24/12/234第7章接地与防雷地电位地电位是指流散区以外的土壤区域。在接地极分布很密的地方，很难存在电位等于零的电气地。试验证明：在距单根接地极或碰地处20m以外的地方，电位已趋于零。这个电位为零的电气地，在工程上就叫做地电位。逻辑地在电子设备中，各级电路电流的传输、信息转换要求有一个参考的电位，这个电位还可防止外界电磁场信号的侵入，常称这个电位为“逻辑地”。跨步电压跨步电压：就是指电器设备发生接地故障时，在接地电流入地点周围电位分布区行走的人，其两脚之间的电压。思考：电气地是否与地理地一样？思考：逻辑地是否与地理地一样？24/12/235第7章接地与防雷接地系统应具备的功能防止电气设备事故时故障电路发生危险的接触电位和使故障电路开路；保证系统的电磁兼容（EMC）的需要，保证通信系统所有功能不受干扰；提供以大地作回路的所有信号系统一个低的接地电阻；提高电子设备的屏蔽效果；减低雷击的影响，尤其在高层电信大楼和山上微波站的防雷影响更大。24/12/236第7章接地与防雷接地系统的组成接地系统由接地体、接地引线、地线排、接地配线、设备机房地线排、机房汇流排、接地分支和设备接地端等构成。地接地体接地引入线地线排接地配线接地系统由五部分组成图7.1接地系统的组成24/12/237第7章接地与防雷接地体接地体又称接地电极，它是指使通信局（站）各地线电流汇入大地扩散和均衡电位而设置的与土地物理结合形成电气接触的一个或一组导电体。它通常采用圆钢或角钢，也可采用铜棒或铜板接地引入线接地引入线就是把接地电极连接到地线盘（或地线汇流排）上去的导线。在室外与土壤接触的接地电极之间的连接导线则形成接地电极的一部分，不作为接地引入线地线排地线排又称地线汇流排，它是专供接地引入线汇集的小型配电板或母线汇接排，同时，地线排通过接地配线与设备机房地线排相连。接地配线接地配线就是把必须接地的建筑物内分布设备的各个部分连接到设备机房地线排并且将设备机房地线排连接到地线排上去的导线24/12/238第7章接地与防雷7.2接地的作用及分类接地的作用接地的作用是防止人身遭受电击、避免设备和线路遭受损坏，同时防止静电损害电子设备器件和防止雷电引入损坏各种电子设备，提高通信设备和其他电子设备的屏蔽效果，保障电源系统和通信系统正常运行。通信局站蓄电池正极或负极接地的作用电话局蓄电池组-48或-24V系正极接地，其原因是减少由于继电器或电缆金属外皮绝缘不良时产生的电蚀作用接地可避免触电对人体造成危害为了避免触电事故，需要采取各种安全措施，而其中最简单有效和可靠的措施是采用接地保护。就是将电气设备在正常情况下不带电的金属部分与接地体之间作良好的金属连接重复接地的作用以...
