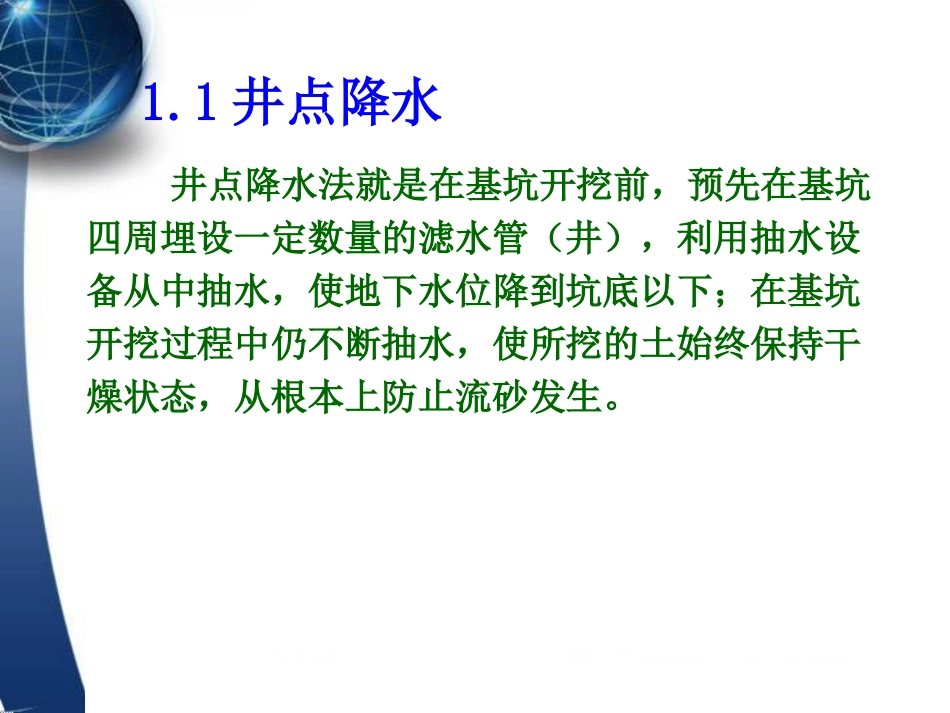

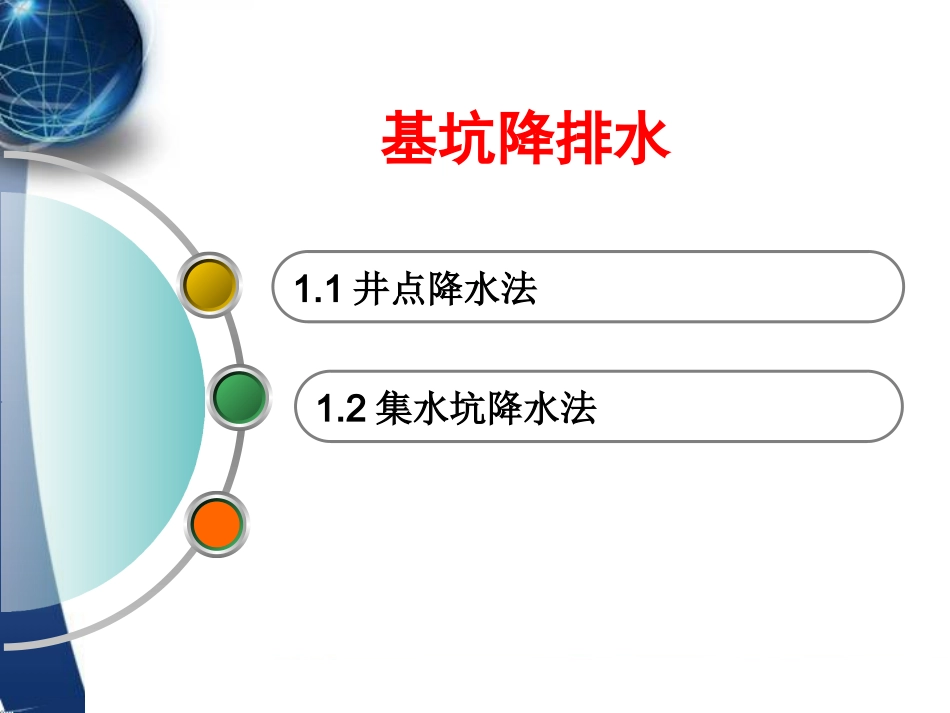

基坑降排水基础工程施工1.1井点降水法济南工程职业技术学院济南工程职业技术学院基坑降排水1.2集水坑降水法1.1井点降水井点降水法就是在基坑开挖前，预先在基坑四周埋设一定数量的滤水管（井），利用抽水设备从中抽水，使地下水位降到坑底以下；在基坑开挖过程中仍不断抽水，使所挖的土始终保持干燥状态，从根本上防止流砂发生。井点降水法有轻型井点、喷射井点、管井井点、深井井点及电渗井点等，可根据土的渗透系数、降低水位的深度、工程特点及设备条件综合选用。各井点降水法的适用范围见表1－1。井点类别土的渗透系数（m/d）降低水位深度/m单层轻型井点0.1～503～6多层轻型井点0.1～506～12电渗井点＜0.1根据选用的井点确定管井井点20～200＞10喷射井点0.1～28～20深井井点10～250＞15表1-1各种井点的适用范围轻型井点降水轻型井点降水1.1.1轻型井点降水概述轻型井点法就是沿基坑的四周将许多直径较细的井点管埋入地下蓄水层内，井点管的上端通过弯联管与总管相连接，利用抽水设备将地下水从井点管内不断抽出，可将原有地下水位降至坑底以下，如图1－39所示。1.1.1.1轻型井点设备组成1.轻型井点的设备组成轻型井点设备由管路系统和抽水设备组成。管路系统包括滤管、井点管、弯联管及总管等。◆滤管滤管是井点设备的一个重要部分。滤管的直径宜为38～50mm，长度为1.0～1.5m，管壁上钻有直径为13～19mm的按梅花状排列的滤孔，滤孔面积为滤管表面积的20％～25%。滤管外包两层滤网（图1－13），内层细滤网一采用每厘米30～80眼的铜丝布或尼龙丝布，外层粗滤网采用每厘米5～10眼的塑料纱布。为使水流畅通，避免滤孔淤塞影响水流进入滤管，在管壁与滤网间用小塑料管（或铁丝）绕成螺旋形将二者隔开。滤网的外面用带孔的薄铁管或粗铁丝网保护。滤管的上端与井点管连接，下端为一铸铁头。井点管宜采用直径为38～50mm的钢管，其长度为5～7m，可整根或分节组成。井点管的上端用弯联管与总管相连。◆井点管弯联管宜用透明塑料管（能随时看到井点管的工作情况）或橡胶软管。◆弯联管总管宜采用直径为100～127mm的钢管，每节长度为4m，其上每隔0.8m或1.2m设计有下个与井点管连接的短接头。◆总管1.1.1.2轻型井点布置轻型井点布置根据基坑大小与深度、土质、地下水位高低与流向、降水深度要求等确定。井点布置得是否恰当，对井点使用效果影响较大。◆单排布置当基坑或沟槽宽度小于6m且降水深度不超过5m时，一般可采用单排线状井点，布置在地下水流的上游一侧，其两端的延伸长度一般以不小于坑（槽）宽为宜（下图）。（1）平面布置双排布置如基坑宽度大于6m或土质不良，则宜采用双排井点。当基坑面积较大时，宜采用环形井点（见下图）；有时为了施工需要，也可留出一段（地下水流下游方向）不封闭。井点管距离基坑壁一般不宜小于0.7～1.0m，以防局部发生漏气。井点管间距应根据土质、降水深度、工程性质等按计算或经验确定，一般采用0.8～1.6m，靠近河流处与总管四角部位，井点应适当加密。环形布置（2）高程布置轻型井点的降水深度，一般以不超过6m为宜。井点管的埋置深度H（不包括滤管）可按下式计算：式中：H1——总管平台面至基坑底面的距离，m；h——基坑底面至降低后的地下水位线的距离，一般取0.5～1.0m；i——水力坡度，根据实测：环形井点为1/10，双排线状井点为1/7，单排线状井点为1/4；L——井点管至基坑中心的水平距离，m。1HHhiL▲根据上式算出的H值+井点外露长度（200mm)，如大于降水深度6m，则应降低总管平台面标高以适应降水深度要求。▲当一层轻型井点达不到降水深度要求时，可根据土质情况，先用其他方法降水（如集水坑降水），然后将总管安装在原有地下水位线以下，以增加降水深度；或采用二层轻型井点，即挖去第一层井点所疏干的土，然后再在底部装设第二层井点。3.轻型井点计算（1）井点系统涌水量计算（2）确定井点管数量与井距（3）抽水设备的选择（4）井点管的埋设与使用（5）实例（1）井点系统涌水量计算•井点系统所需井点的数量，是根据其涌水量来确定的；而井点系统的涌水量，则是按水井理论进行计算。▲水井分类•根据地下水有无压力，水井分为无压井和承...
