Visual探针广域网分析系统VIP免费

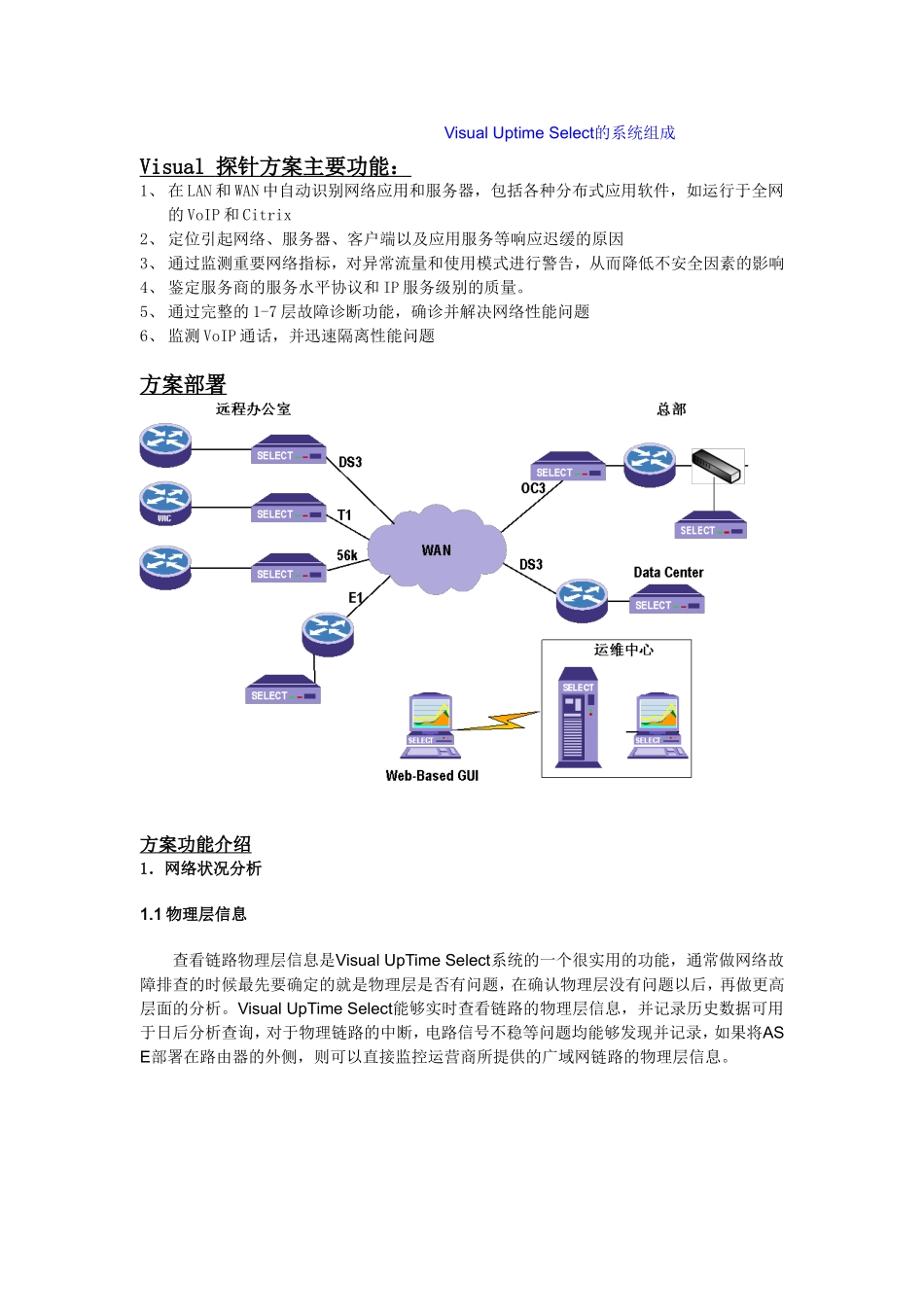

Visual探针广域网性能监测方案Visual探针方案在实时监控的同时，能够对网络，服务器和应用的数据进行后台存储，从而能够提供整个企业的性能分析。这个数据库提供的全网络的监测视角能够同时被多个用户分享，用于带宽规划，建立统计报表以及性能故障诊断等。企业能够监测整个网络结构中的问题，包括本地环路，端口，办事处间的电路，应用和服务器性能。系统概述Visual是部署在WAN/LAN上进行网络和应用管理的一个综合系统。VisualUpTimeSelect有助于用户管理各种应用和网络架构，深入监测整个网络中一层到七层的行为，解决网络中发生的各种问题，保障企业关键应用的正常运行。Visual通过探针（ASE）来收集网络和应用性能信息，与VisualUpTimeSelect的服务器配合，存取ASE获取的网络和应用性能数据，在客户端提供大量的各类视图信息，帮助用户监测网络和应用运行状况、生成报告、解决问题。VisualUpTimeSelect系统由数据库，Web服务器，Web客户端，基于Windows的客户端以及部署在网络中的硬件装置（ASEs）组成。探针AnalysisServiceElements（ASEs）：服务分析设备，安装在网络中用来收集网络和应用性能数据的器件。Server：VPM网络性能看管系统，存储了ASE采集的网络和应用性能数据，并提供接口给客户端来读取这些数据。Clients：呈现数据进行分析的桌面应用程序。客户端是Web或是基于Windows的，基于Windows的客户端被称为PAC（PlatformApplicableClient）。软件功能管理模块：Visual系统包含灵活的软件功能模块，用户可以根据当前需要选择合适的软件功能模块，未来根据新增的需求来增加新的软件功能模块。目前Visual系统包含AppFlows、AppSummary、Troubleshooting、Back-in-Time、TrafficCapture、Class-of-Service、SelectVoIP等。VisualUptimeSelect的系统组成Visual探针方案主要功能：1、在LAN和WAN中自动识别网络应用和服务器，包括各种分布式应用软件，如运行于全网的VoIP和Citrix2、定位引起网络、服务器、客户端以及应用服务等响应迟缓的原因3、通过监测重要网络指标，对异常流量和使用模式进行警告，从而降低不安全因素的影响4、鉴定服务商的服务水平协议和IP服务级别的质量。5、通过完整的1-7层故障诊断功能，确诊并解决网络性能问题6、监测VoIP通话，并迅速隔离性能问题方案部署方案功能介绍1．网络状况分析1.1物理层信息查看链路物理层信息是VisualUpTimeSelect系统的一个很实用的功能，通常做网络故障排查的时候最先要确定的就是物理层是否有问题，在确认物理层没有问题以后，再做更高层面的分析。VisualUpTimeSelect能够实时查看链路的物理层信息，并记录历史数据可用于日后分析查询，对于物理链路的中断，电路信号不稳等问题均能够发现并记录，如果将ASE部署在路由器的外侧，则可以直接监控运营商所提供的广域网链路的物理层信息。从上图可以看出端口的物理层状态非常好，可用性100%，链路状态稳定，没有任何问题发生。1.2端口利用率通常当网络质量不好时最有可能的原因就是链路的发生了拥塞，用户反映的主要问题之一就是网速慢，而网速慢的一个最有可能的原因就是链路发生了拥塞。VisualUpTimeSelect系统可以看到端口的利用率，来确定流量是否拥塞，端口利用率用百分比的方式来表示。图例的网络出口为10兆，通常当端口利用率超过80%，即达到8兆的水平就会导致网络不稳定。在上图中，可以看出在工作时间网络上传和下载的流量都比较高，下载流量瞬间超过了100%,而上传流量也经常性的达到90%以上，这样高的端口利用率说明网络是非常拥塞的，会严重影响网络的性能。很可能是由于网络中有人进行海量数据的上传和下载，需要考虑采取限制应用流量或者增加带宽的方式来保障网络出口的性能。1.3端口突发流量（burst）分布突发流量burst，表明网络中有瞬间的流量突发，VisualUpTimeSelect系统能够记录下一秒钟的瞬间流量爆发，帮助用户来发现网络中的流量状态。通过上图可以看出，红色和浅红的比例非常大，说明网络相当长的时间利用率处于60%-100%之间，负载很重，而代表网络利用率在40%以下的绿色和浅绿色占的比例不高，说明网络空闲的时刻不多。2.流量回溯分析分析系统还具...
