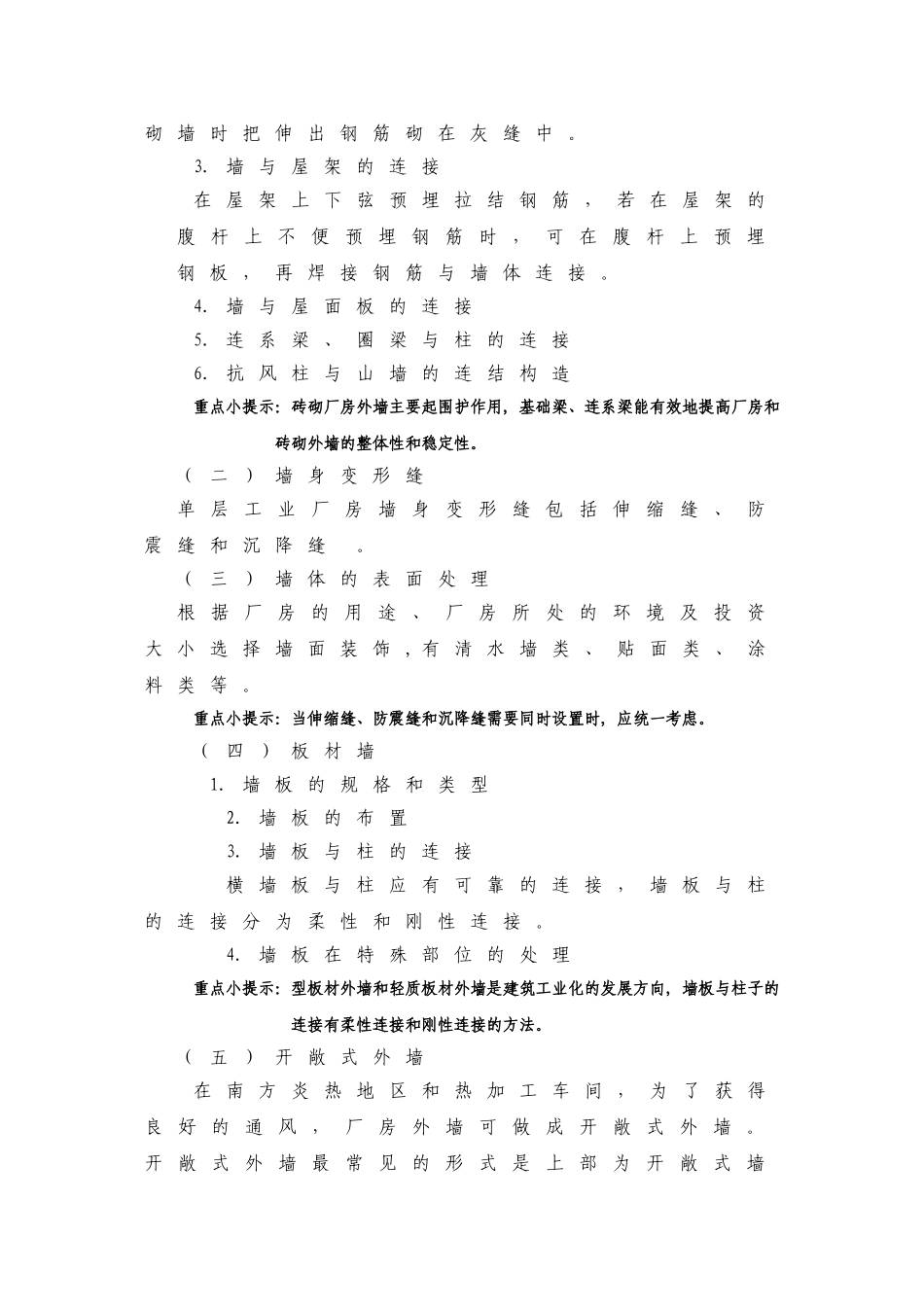

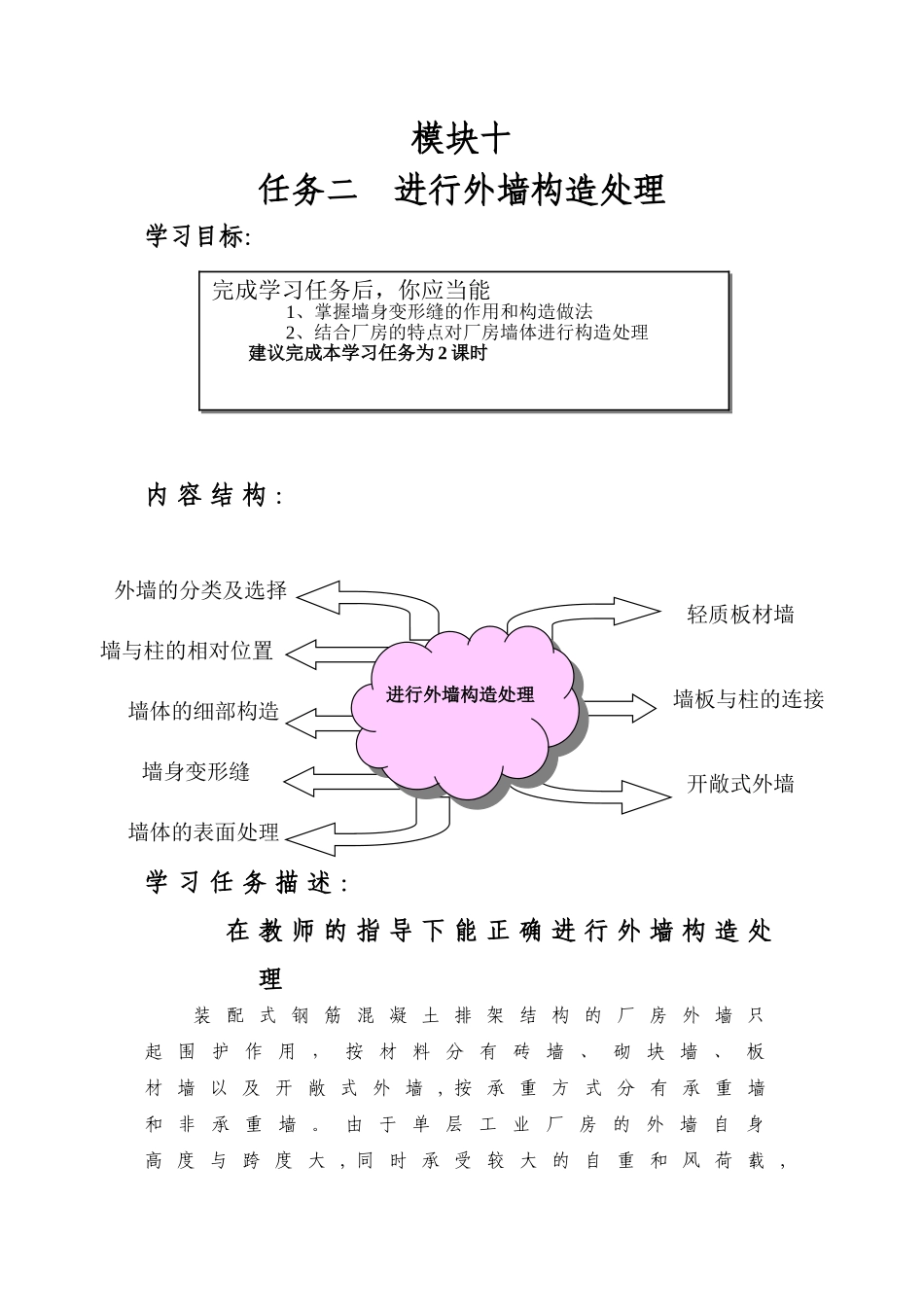

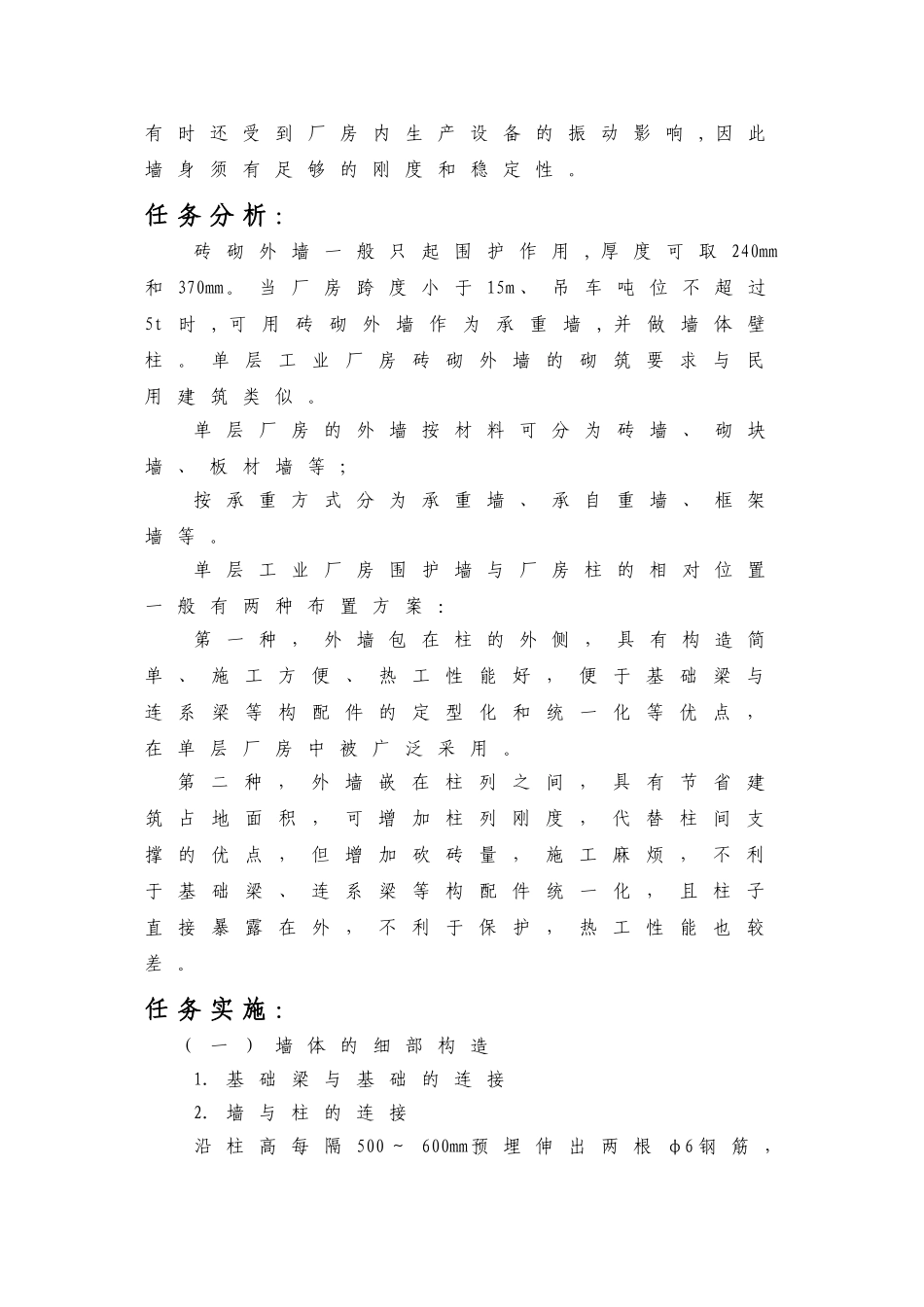

模块十任务二进行外墙构造处理学习目标：内容结构：学习任务描述：在教师的指导下能正确进行外墙构造处理装配式钢筋混凝土排架结构的厂房外墙只起围护作用，按材料分有砖墙、砌块墙、板材墙以及开敞式外墙,按承重方式分有承重墙和非承重墙。由于单层工业厂房的外墙自身高度与跨度大,同时承受较大的自重和风荷载,完成学习任务后，你应当能1、掌握墙身变形缝的作用和构造做法2、结合厂房的特点对厂房墙体进行构造处理建议完成本学习任务为2课时进行外墙构造处理轻质板材墙墙板与柱的连接开敞式外墙外墙的分类及选择墙与柱的相对位置墙体的细部构造墙身变形缝墙体的表面处理有时还受到厂房内生产设备的振动影响,因此墙身须有足够的刚度和稳定性。任务分析：砖砌外墙一般只起围护作用,厚度可取240mm和370mm。当厂房跨度小于15m、吊车吨位不超过5t时,可用砖砌外墙作为承重墙,并做墙体壁柱。单层工业厂房砖砌外墙的砌筑要求与民用建筑类似。单层厂房的外墙按材料可分为砖墙、砌块墙、板材墙等；按承重方式分为承重墙、承自重墙、框架墙等。单层工业厂房围护墙与厂房柱的相对位置一般有两种布置方案：第一种，外墙包在柱的外侧，具有构造简单、施工方便、热工性能好，便于基础梁与连系梁等构配件的定型化和统一化等优点，在单层厂房中被广泛采用。第二种，外墙嵌在柱列之间，具有节省建筑占地面积，可增加柱列刚度，代替柱间支撑的优点，但增加砍砖量，施工麻烦，不利于基础梁、连系梁等构配件统一化，且柱子直接暴露在外，不利于保护，热工性能也较差。任务实施：（一）墙体的细部构造1.基础梁与基础的连接2.墙与柱的连接沿柱高每隔500～600mm预埋伸出两根φ6钢筋，砌墙时把伸出钢筋砌在灰缝中。3.墙与屋架的连接在屋架上下弦预埋拉结钢筋，若在屋架的腹杆上不便预埋钢筋时，可在腹杆上预埋钢板，再焊接钢筋与墙体连接。4.墙与屋面板的连接5.连系梁、圈梁与柱的连接6.抗风柱与山墙的连结构造重点小提示：砖砌厂房外墙主要起围护作用,基础梁、连系梁能有效地提高厂房和砖砌外墙的整体性和稳定性。（二）墙身变形缝单层工业厂房墙身变形缝包括伸缩缝、防震缝和沉降缝。（三）墙体的表面处理根据厂房的用途、厂房所处的环境及投资大小选择墙面装饰,有清水墙类、贴面类、涂料类等。重点小提示：当伸缩缝、防震缝和沉降缝需要同时设置时,应统一考虑。（四）板材墙1.墙板的规格和类型2.墙板的布置3.墙板与柱的连接横墙板与柱应有可靠的连接，墙板与柱的连接分为柔性和刚性连接。4.墙板在特殊部位的处理重点小提示：型板材外墙和轻质板材外墙是建筑工业化的发展方向,墙板与柱子的连接有柔性连接和刚性连接的方法。（五）开敞式外墙在南方炎热地区和热加工车间，为了获得良好的通风，厂房外墙可做成开敞式外墙。开敞式外墙最常见的形式是上部为开敞式墙面，下部设矮墙和窗。为了防止太阳光和雨水通过开敞口进入厂房，一般要在开敞口处设置挡雨遮阳板重点小提示：开敞式外墙主要是挡雨板构造,适用于炎热地区的热工车间及某些化工车间。评价考核：（一）自我评价：1、简述单层厂房的外墙的类别？2、绘图表示砖砌厂房外墙与柱子的相对位置?并解释它们各有什么特点?3、绘图表示连系梁与柱子的连接方式?4、简述单层厂房的墙身变形缝有哪些作用，并绘制其构造做法?5、讨论板材墙有什么特点?常用的有哪几类板材墙?6、简述板材外墙的墙板布置有几种方式?它们各有什么特点?7、绘图表示板材外墙的墙板在特殊部位（檐口、勒脚等）如何连接?8、简述开敞式外墙的特点?它们适用于什么情况?9、你对这个学习任务的学习是否满意？与小组其他同学合作是否愉快？哪些方面还有待于进一步改善？签名：时间：（二）小组评价评价项目（1）与其他同学口头交流学习内容是否顺畅（2）学习态度是否积极主动（3）是否服从教师的教学安排（4）着装是否符合标准（5）能否正确领会他人提出的学习问题（6）能否识别工作环境中哪些是危险因素（7）能否保持学习环境的干净整洁（8）是否遵守学习场所的规章制度（9）是否有工作岗位的责任心（10）是否达到全勤（11）学习是否积极主动（12）能否理论联系实际（13）是否能正确对待肯定和...
