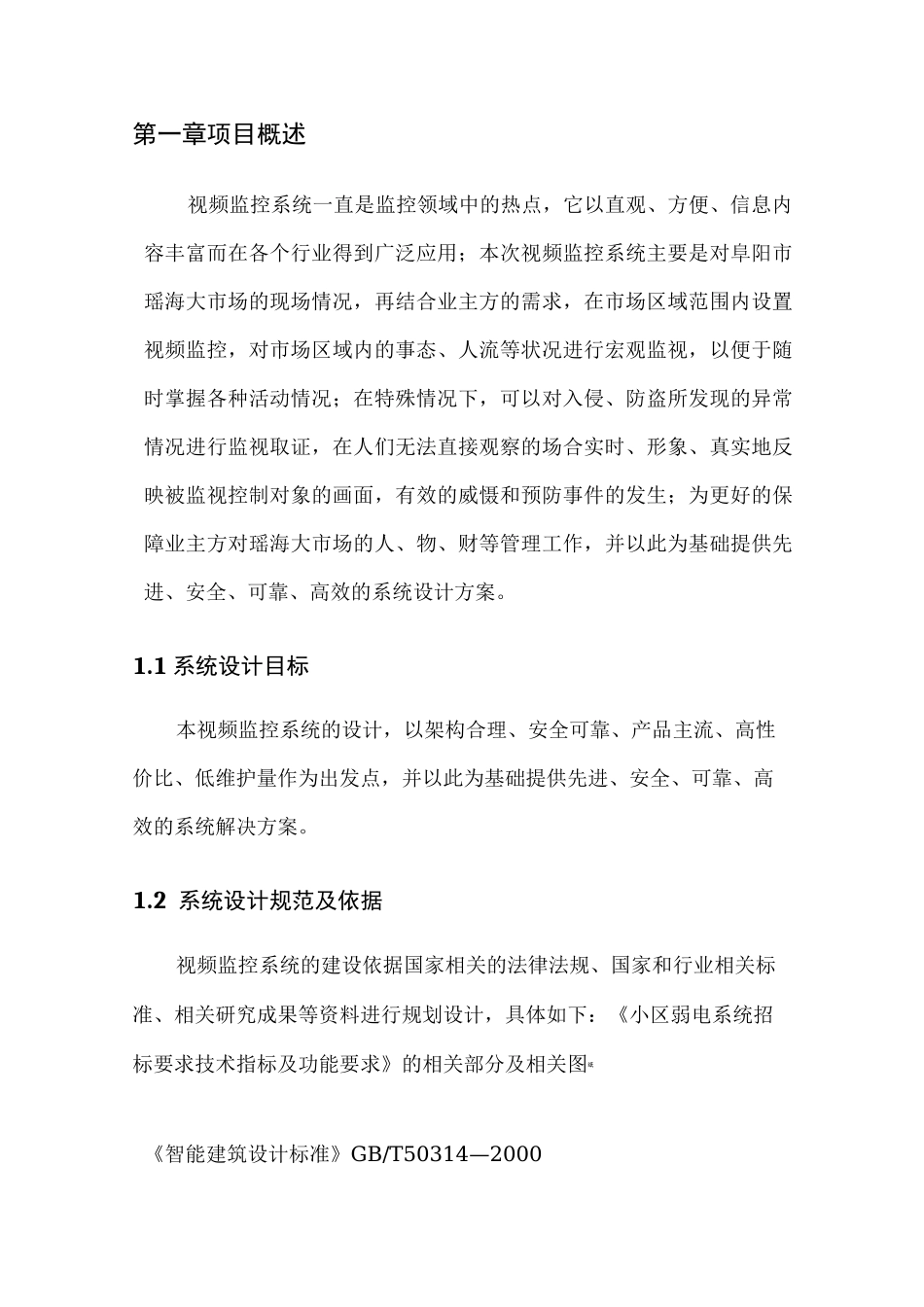

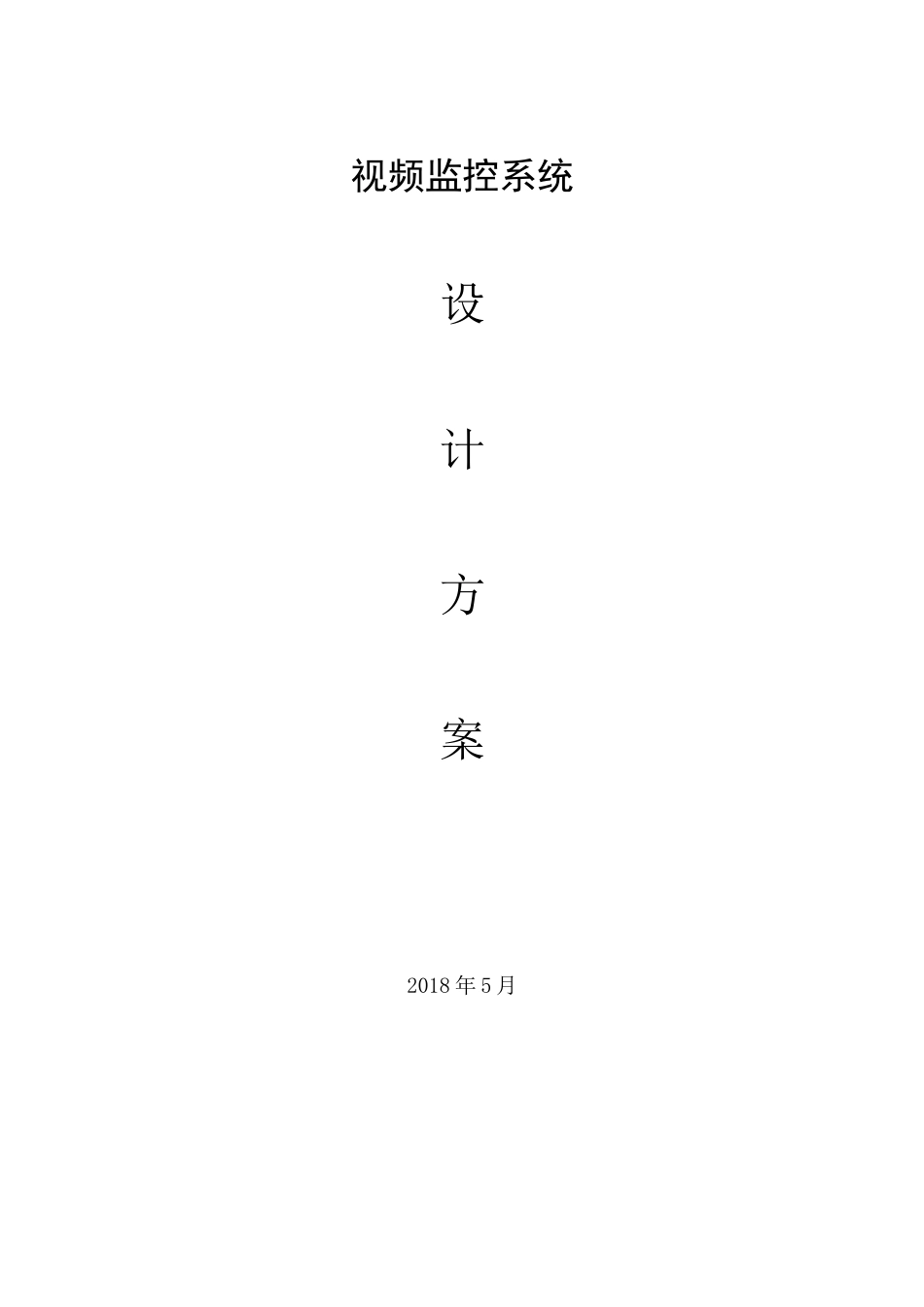

视频监控系统设计方案2018年5月目录第一章项目概述31.1系统设计目标31.2系统设计原则错误!未定义书签。1.3系统设计依据错误!未定义书签。第二章系统设计需求52.1项目建设需求52.2摄像机的位置需求52.3系统功能需求6第三章整体系统设计63.1视频监控总体架构原理图63.2系统说明73.3系统功能83.4主要设备功能介绍93.4.1前端设备93.4.2公共区域设备11第四章主要工程量（详细见合同清单）13第一章项目概述视频监控系统一直是监控领域中的热点，它以直观、方便、信息内容丰富而在各个行业得到广泛应用；本次视频监控系统主要是对阜阳市瑶海大市场的现场情况，再结合业主方的需求，在市场区域范围内设置视频监控，对市场区域内的事态、人流等状况进行宏观监视，以便于随时掌握各种活动情况；在特殊情况下，可以对入侵、防盗所发现的异常情况进行监视取证，在人们无法直接观察的场合实时、形象、真实地反映被监视控制对象的画面，有效的威慑和预防事件的发生；为更好的保障业主方对瑶海大市场的人、物、财等管理工作，并以此为基础提供先进、安全、可靠、高效的系统设计方案。1.1系统设计目标本视频监控系统的设计，以架构合理、安全可靠、产品主流、高性价比、低维护量作为出发点，并以此为基础提供先进、安全、可靠、高效的系统解决方案。1.2系统设计规范及依据视频监控系统的建设依据国家相关的法律法规、国家和行业相关标准、相关研究成果等资料进行规划设计，具体如下：《小区弱电系统招标要求技术指标及功能要求》的相关部分及相关图纸《智能建筑设计标准》GB/T50314—2000《智能建筑工程质量验收规范》GB50339—2004《建筑安防系统工程设计标准》GB/T13-32-2000《民用建筑电气设计规范》JGJ/T16-92《民用建筑照明设计标准》GBJ133—90《供配电系统设计规范》GB50052—95《低压配电设计规范》GB50054—95《建筑电气工程施工质量验收规范》GB507—2002《安全防范工程技术规范》GB50348-2004《安全防范系统验收规则》GA308-2001《民用闭路监视系统工程技术规范》GB50198-94《安全防范工程程序与要求》GA/T75-94《防盗报警控制器通用技术条件》GB12663-1990《电子计算机机房设计规范》GB50174-931.3设计原则及要求在方案设计及建设过程中要充分考虑现场的特殊要求，系统方案设计时紧密结合业主方对阜阳市瑶海大市场的实际使用需要，要求视频监控系统设计时应遵循技术先进、功能齐全、性能稳定、节约成本的原则，综合考虑维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。要求监控系统前端设备与后端存储设备均使用国内知名品牌海康威视产品。其要求必须具备以下原则：1）先进性与适用性2）经济性与实用性3）可靠性与安全性4）开放性5）追求最优化的系统设备配置6）提高监管力度与综合管理水平第二章系统设计需求2.1项目建设需求阜阳市瑶海大市场占地面积约6万平米；本次视频监控系统设计了44个监控点，覆盖阜阳市瑶海大市场重要路段，实现7*24小时全天候监控，设备选型全部采用国内领先的设备，传输部分采用六类室外阻水网线和光纤传输，监控系统设置监控中心，图像集中存储在监控中心，视频管理客户端对监控中心的图像进行管理和实时观看。2.2摄像机的位置需求根据业主对阜阳市瑶海大市场内重要路段和位置的监控要求，结合现场实际情况进行摄像机定位配置。（详见点位设计图）2.3系统功能需求本视频监控方案充分考虑了今后监控系统扩容需求，所有技术规范、接口标准及通信协议符合监控系统国家标准等有关规定，能够保障院方对其功能的的要求。第三章整体系统设计3.1视频监控总体架构原理图（图一•视频监控总体架构原理图）整个监控系统主要由前端摄像机部分、传输部分和监控中心等几部分组成。1、前端设备：采用红外筒型摄像机、一体化摄像机和一体化球机，主要实现视频信号采集。2、传输部分：所有前端信号通过室外防水六类网线和光纤分别接入到NVR视频录像机中。3、监控管理端：监控管理端主要实现对来自前端的视频流进行实时显示、存储和回放，并提供系统管理功能。4、视频显示...
