大功率UPS工程实施VIP免费

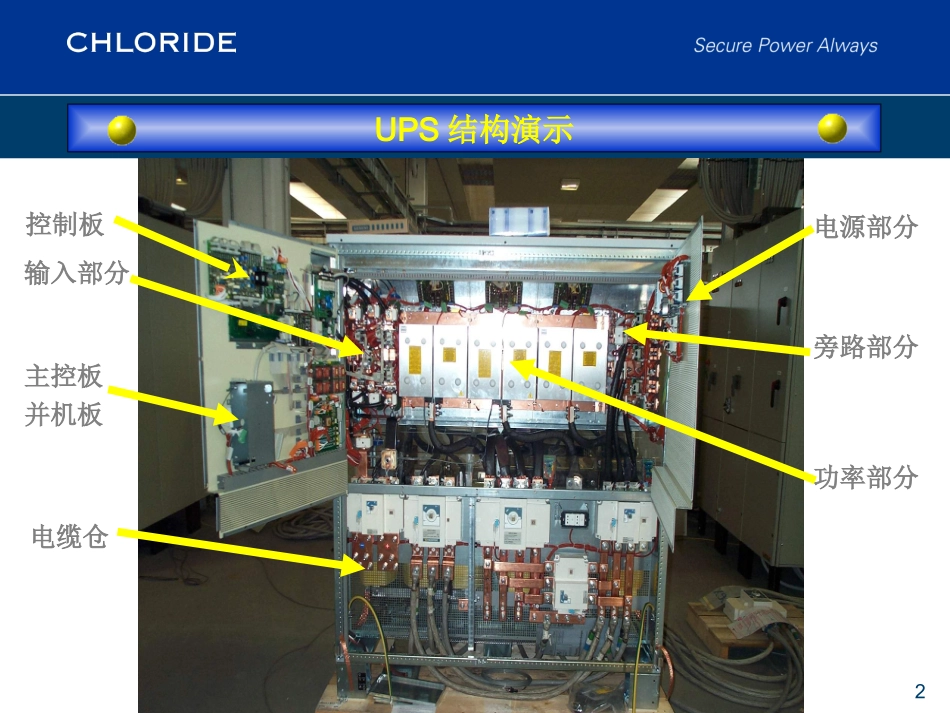

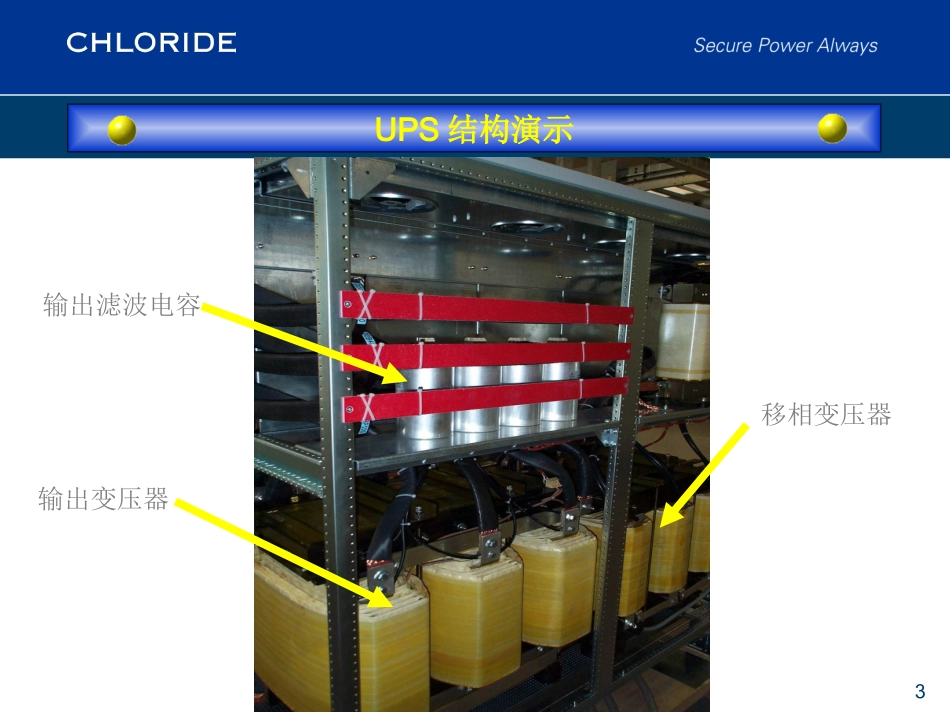

大功率UPS工程实施April200990net系列2UPS结构演示控制板电缆仓并机板主控板输入部分电源部分旁路部分功率部分3输出滤波电容输出变压器移相变压器UPS结构演示4UPS运输、拆包、就位5UPS运输、拆包、就位尺寸(mm)250/300/400500600/800a150100150b600600600c575+575770+770575+575d1501501506UPS主机UPS运输、拆包、就位操作手册底板测试报告机柜钥匙LCD钥匙7注意：UPS只能安装在封闭操作区内依照HD384.4.42S1A2第42章(对应DINVDE0100的第420部分）---热效应防护如果操作区域内有任何含有超过25升易燃液的设备，则必须确保燃烧的液体或其燃烧物不会在建筑物内扩散震动灰尘过多温度过高或过低湿度过高安装地的选择8安装地的选择250300400500600800风量m3/h5400720015300最大损耗KW18.721.127.934.845.660.8制冷量Kcal/h16086181562400299403923052305环境温度UPS设备的允许环境温度在0°C到+40°C之间.若在+50°C的温度下连续工作，则环境温度每升高5°C，UPS允许最大负荷将比额定值降低12%.电池柜的允许环境温度为+15°C到+25°C9安装地的选择UPS散热10安装地的选择UPS散热地板高度11安装地的选择安装高度12承重问题安装地的选择250300400500600800重量Kg1860209524952000I/P2050O/P地板承重Kg/m21455164015601530I/P1570O/P13机柜顶部和屋顶之间的最小距离为50厘米。如果电缆穿过双层地板不用留墙距，否则墙距至少要与所用的电缆弯曲半径相同。遮板与地面之间的距离为150毫米。设备的两侧没有距离限制安装地的选择空间要求14250/300/400KVA尺寸UPS的物理信息15500KVA尺寸UPS的物理信息16250/300/400KVA底脚图UPS的物理信息17UPS的物理信息18500KVA底脚图UPS的物理信息19UPS的物理信息20、、600/800KVA尺寸UPS的物理信息21UPS的物理信息22250/300KVA电缆连接图UPS的电气连接信息23400KVA电缆连接图UPS的电气连接信息24500KVA电缆连接图UPS的电气连接信息25600KVA电缆连接图UPS的电气连接信息26600KVA电缆连接图UPS的电气连接信息27开关和接线端子说明UPS的电气连接信息QS1主市电输入开关U、V、W主市电连接QS2旁路市电输入开关U1、V1、W1旁路市电连接QS3维护旁路开关U2、V2、W2输出连接QS4输出开关N旁路输入和输出零线连接QS9蓄电池开关C+,D-蓄电池连接QS14零线开关PE地线连接XS1电源插座XT1远程信号板28UPS的电气连接信息250300400500600800最大输入电流/400VA49559279098011541600推荐电缆线径mm22x1202x180(3x120)4x120(2x240)5x120(3x240)3x2404x240螺栓尺寸mmM12输出电流/400VA3604355807258701160推荐电缆线径mm22x952x120(3x70)2x180(3x120)4x120(2x240)3x240螺栓尺寸mmM12蓄电池A537641855106912831710推荐电缆线径mm22X1203x120(2x180)4x120(2x240)5x120(3x240)3x2404x240螺栓尺寸mmM12推荐地线电缆线径mm21202x952x120(240)3x120(2x240)4x120(2x240)螺栓尺寸mmM10M1229说明：(1)额定电压380V,电流值×1.05;额定电压415V,电流值×0.95.(2)电缆接头参照DIN46235.(3)对非线性负载，中线的尺寸必须是推荐尺寸的1.7倍(4)旁路输入必须是三相四线系统（L1、L2、L3＋N）UPS的电气连接信息30额定电流的计算：输出电流Iout=S/3/230输入电流Iin=S/3/(230X0.75)/η蓄电池放电最大电流Ibatt=S*0.8/0.945/40/9.9UPS的电气连接信息311,7xILrmsIL1=IL2=IL3IL(pp)=2,5xILrmsIN=2,5xILrms/1,41IL1UL1UL2IL2IL3UL3L1L2L3NUPS的电气连接信息32远程信号线连接UPS的电气连接信息33远程信号线连接—选件UPS的电气连接信息34600/800KVA就位安装特殊UPS的电气连接信息35600/800KVA就位安装特殊UPS的电气连接信息36特殊UPS的电气连接信息物理连接电缆连接信号线连接用M8×30的六角螺栓连接“A”点用M6×16的六角螺栓连接“B”点用M8×50的六角螺栓连接“C”点用M8×25的六角螺栓连接“D”点拆掉输入柜右侧面的安全挡板。拆掉输出柜左侧和右侧的安全挡板拆调开关区底部的网栅。连接电缆绞线到输出变压器的端子（G标识）将电缆用线卡（E点标识）固定好沿着“F”标识的路径进行电缆敷设。逆变器静态开关触发板AP43－2K逆变器静态开关触发板AP43－3K旁路静态开关触发板AP44－2K驱动板D的AP45－1K驱动板D的AP45－2K驱动板D的AP46－1K驱动板D的AP46－2K驱动板D的AP47－1K驱动板D的AP47－2KAP50×101和×102X20接头连接起来X9接头连接起来37并联安装38并联安装39UPS内部连接并联安装40并机电缆连接并联安装412个RS232串口计算机干接点接口2个通讯插槽EPO紧急关机接口通讯接口42通讯接口43通讯接口44通讯接口45通讯接口Anyquestions?www.chloridepower.com
