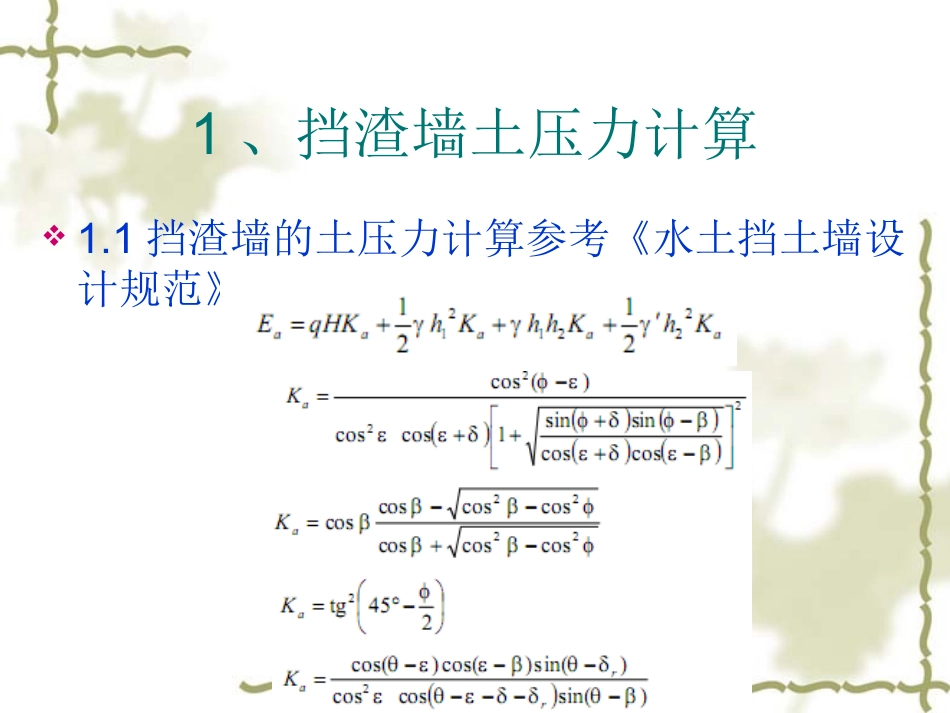

挡渣墙稳定性分析欢迎多提意见2009年7月26日目录1、挡渣墙土压力计算2、抗滑稳定安全系数Ks分析3、抗倾覆稳定安全系数Kt分析4、基底应力分析5、挡渣墙的级别6、其他1、挡渣墙土压力计算1.1挡渣墙的土压力计算参考《水土挡土墙设计规范》3m高挡渣墙（单位：cm）5m高挡渣墙（单位：cm）土壤容重γ一般为18.6KN/m3。挡渣墙墙身容重γk取26KN/m3。地基承载力一般土壤为250KN/m2。填料的坡比取1：1.5，β=33.3°，内摩擦角φ取35°，墙摩擦角δ取0.5φ即17.5°，墙背坡度为1：0.4，倾斜角度ε=22°。采用浆砌石挡墙可以利用工程施工产生的石渣，造价低、方便施工等优点。2、抗滑稳定安全系数Ks分析式中，Ks—抗滑稳定安全系数；W—墙体自重，KN；Py—主动土压力的垂直分力，Py=Psin(δ+ε),KN；μ—挡渣墙基底与地基的摩擦系数，根据《开发建设项目水土保持技术规范》（P96），μ可参照表1选取。Px—主动土压力的水平分力，Px=Pcos(δ+ε),KN；P—主动土压力，KN；δ—墙摩擦角；ε—墙背倾斜角度。公式：3、抗倾覆稳定安全系数Kt分析公式：式中，Kt—抗倾覆稳定安全系数；W•a—墙体自重W对O点的力矩，KN•m；Py•b—主动土压力的垂直分力对O点的力矩，KN•m；Px•h—主动土压力的水平分力对O点的力矩,KN•m；其他符号同前4、基底应力分析minmax)61(BeBV式中，—挡渣墙基底应力最大值及最小值；—作用于墙身上全部竖向荷载总和；B一墙底宽度；e—墙底压力的偏心矩。公式：VminmaxV基底应力最大值应该小于地基承载力5、挡渣墙的级别参考《水土挡土墙设计规范》，建议挡渣墙为1级抗滑稳定安全系数Ks应大于1.35抗倾覆稳定安全系数Kt应大于1.606、基他构件强度安全分析抗浮稳定分析以上所说，只是日全食后露出的一个角你们的意见是我最好的财富
