单层厂房建筑结构抗震VIP免费

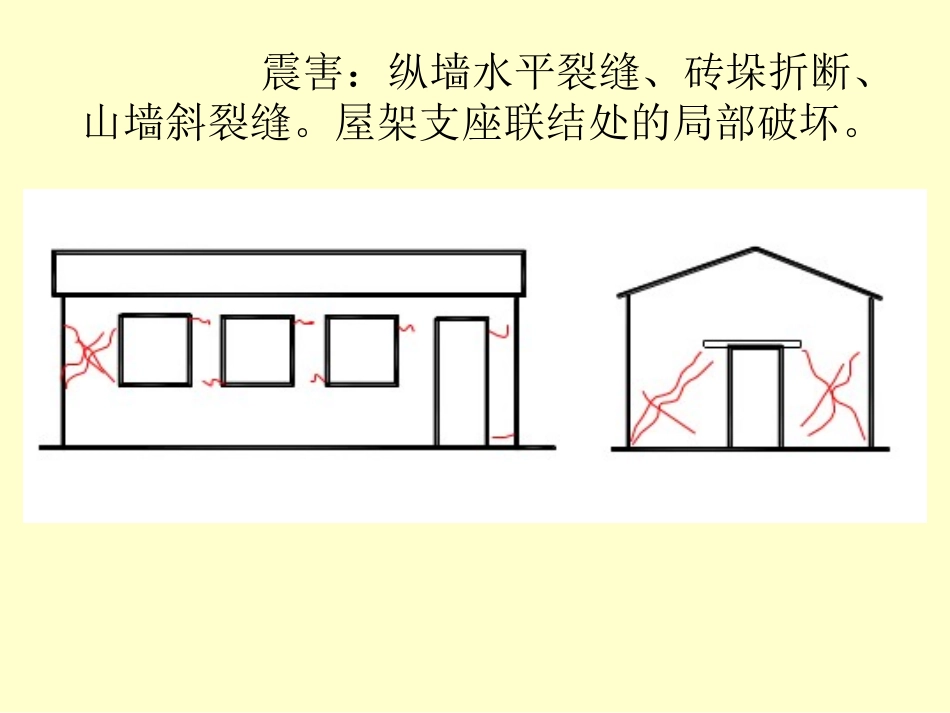

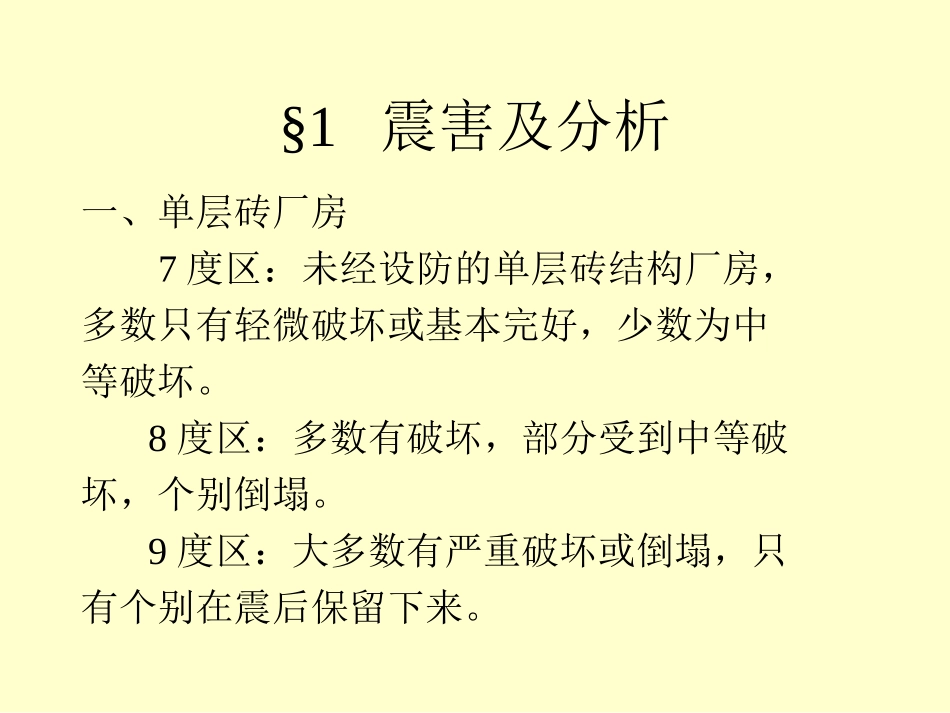

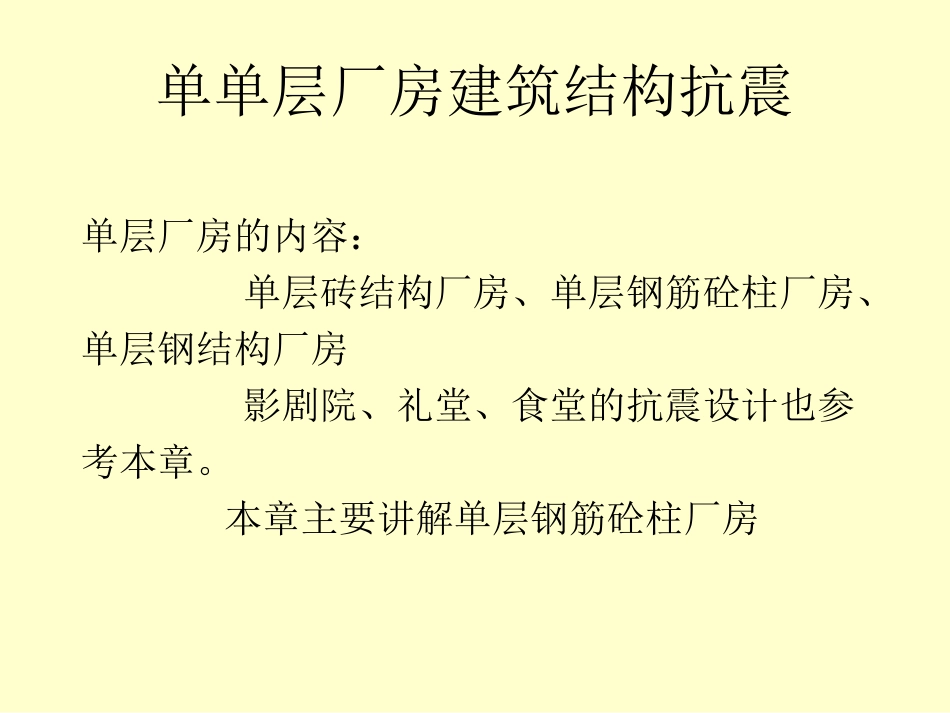

单单层厂房建筑结构抗震单层厂房的内容：单层砖结构厂房、单层钢筋砼柱厂房、单层钢结构厂房影剧院、礼堂、食堂的抗震设计也参考本章。本章主要讲解单层钢筋砼柱厂房§1震害及分析一、单层砖厂房7度区：未经设防的单层砖结构厂房，多数只有轻微破坏或基本完好，少数为中等破坏。8度区：多数有破坏，部分受到中等破坏，个别倒塌。9度区：大多数有严重破坏或倒塌，只有个别在震后保留下来。震害：纵墙水平裂缝、砖垛折断、山墙斜裂缝。屋架支座联结处的局部破坏。二、单层钢筋砼柱厂房6、7度区，主体结构完好，少数围护砖墙开裂外闪，突出屋面的π形天窗局部破坏。8度区，主体结构不同程度破坏，上柱裂缝，柱与屋盖的连接破坏π形天窗倾倒，个别屋盖塌落。9度区：砖围护墙大量倒塌，π形天窗架大量倾倒，不少屋盖塌落。10、11度区，大多数厂房倒塌破坏。震害表明：通过设防的厂房，对7度地震作用有足够的抗震能力，也存在一些薄弱环节。对7度以上地震作用抵抗力不足。弱点：纵向抗震能力差、构件连接单薄、支撑体系弱等。1、屋盖体系7度区，柱间支撑处屋面板支座酥裂。8度区，屋面板错动、震落、倒塌。9度区，屋面大面积倒塌。2、天窗架突出屋面的π形天窗架在8度以上会造成大面积的倾倒，是厂房的薄弱部分。下沉式天窗震后基本完好。3、柱上柱根部，吊车梁顶面，高低跨中柱牛腿劈裂，下柱根部。4、连接厂房是装配式结构，连接很重要，屋面板与屋架，天窗架与屋架、屋架与柱、吊车梁与柱、支撑连接等。5、支撑系统厂房的重要构件，天窗架支撑——屋盖垂直支撑——柱间支撑破坏形式：压曲，节点扭折、焊缝撕开、锚件拉脱等。6、围护墙开裂、外闪、脱落、倒塌。§2厂房结构的抗震措施一、体型与防震缝平面宜规则。单层砖柱厂房：屋盖较轻时（轻型钢屋架等）可不设防震缝，屋盖较重时（钢筋砼）与贴建的建筑之间，设50~70mm的防震缝。单层砼柱厂房：多跨宜为等高，体型复杂时，宜设缝。纵横跨交接处的100~150mm，其它为50~90mm。二、屋盖体系1、单层砖柱厂房6~8度宜用轻型屋盖9度应为轻型屋盖2、单层砼柱厂房，屋架L>24m8度III，IV类场地9度3、屋面板与屋架焊接（三点焊接）4、规范对屋架截面和配筋的构造作出要求钢屋架三、天窗架1、突出屋面的天窗架宜采用钢天窗架2、9度时，可采用下沉式天窗3、突出屋面的钢筋砼天窗，侧板与天窗架柱宜采用螺栓连接四、柱单层砖柱房屋6、7度时可采用十字形无筋砖柱，8度ⅠⅡ类场地采用竖向配筋组合砖柱，9度时和8度（III，IV类场地）中柱采用钢筋砼柱。单层钢筋砼柱厂房，截面选取，箍筋加密，加密区最小间距和直径要求柱顶与屋架连接8度时宜用螺栓连接，9度时宜用钢板铰连接钢板铰宜于耗能，在苏联近期地震中经受了考验。100@10100@8五、支撑系统屋盖支撑见表5-2、5-3、5-4上弦横向端部竖向下弦横向跨中竖向柱间支撑：设置位置，最大长细比，节点连接。六、围护墙与隔墙墙板优于砖墙，砖围护墙应设置圈梁，设拉筋于柱连接。§3横向抗震计算计算要点：单层厂房的抗震计算包括横向和纵向两个方向的计算。当满足有关抗震构造措施时，规范规定：7度时，ⅠⅡ类场地，柱高不超过4.5m且两端均有山墙的单跨及等高多跨砖柱厂房，和柱高不超过10m且两端均有山墙的单跨及等高多跨钢筋砼柱厂房可不进行抗震计算。计算简图的取法，自振周期的计算，内力计算，强度计算等。一、自振周期1、计算简图基本假设：1、设厂房的屋盖为有限刚性的物体。2、设厂房每一榀排架为一各独立隔离的计算单元，按单榀平面排架进行地震作用分析。3、将质量集中于柱顶，按单质点及多质点体系计算。4、排架在地震作用下的变形以剪切变形为主，地震作用沿高度为倒三角形分布。自振周期计算简图集中于屋盖处的质点等效重力荷载代表值的计算：——屋盖部分重量，自重，雪荷载，积灰荷载——柱自重——吊车梁自重——纵墙重檐墙纵墙柱吊车梁积灰雪屋盖）GGGGGGGGi0.125.025.05.05.05.0(0.1iG3210.125.05.025.00.1、、iGGGGGGwwlbcRirGcGbGwlGwG——高低跨封墙重系数1.0、0.5、0.25时按动能等效折算质量的折减系数。吊车桥架的影响：吊车...
