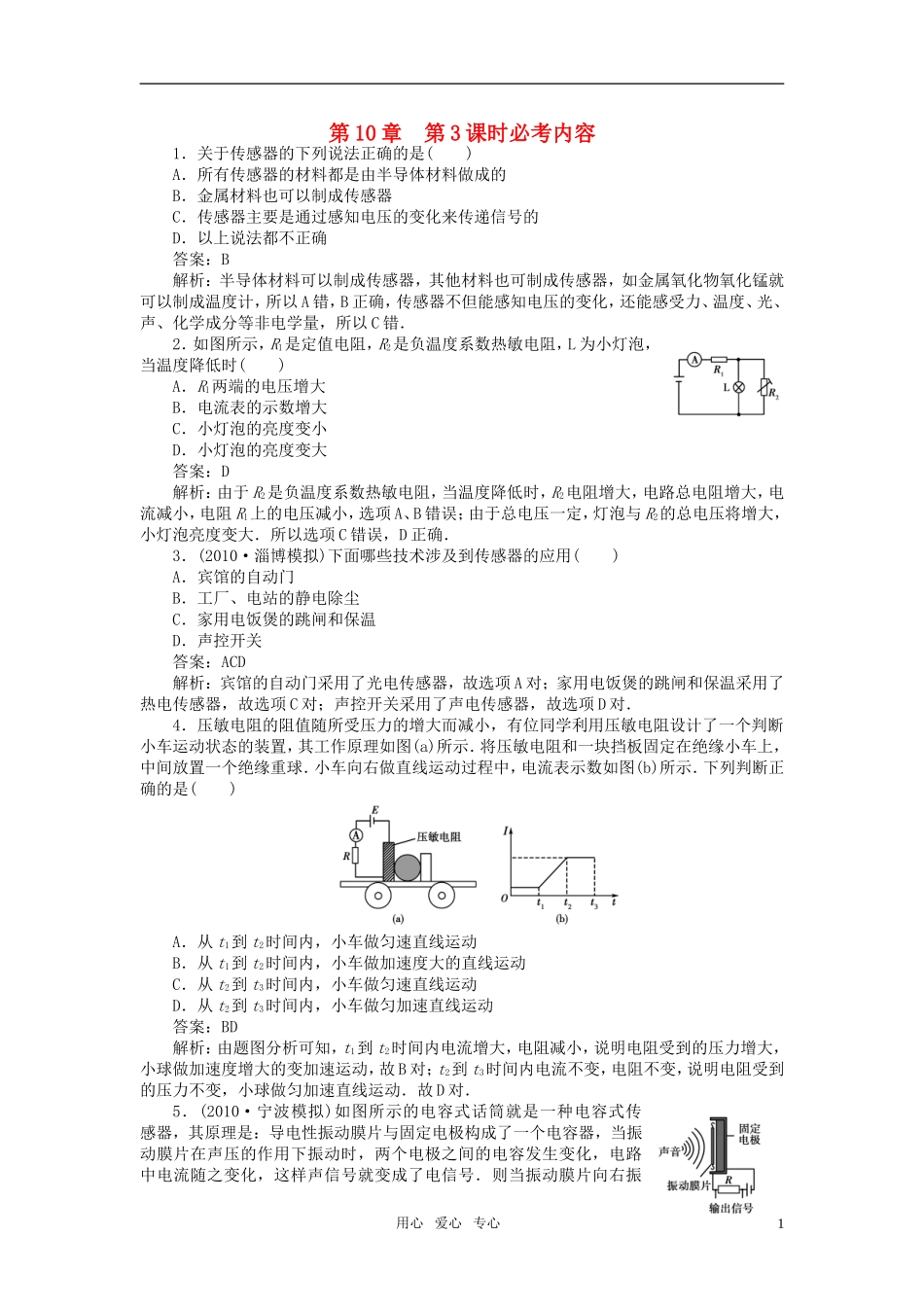

第10章第3课时必考内容1．关于传感器的下列说法正确的是()A．所有传感器的材料都是由半导体材料做成的B．金属材料也可以制成传感器C．传感器主要是通过感知电压的变化来传递信号的D．以上说法都不正确答案：B解析：半导体材料可以制成传感器，其他材料也可制成传感器，如金属氧化物氧化锰就可以制成温度计，所以A错，B正确，传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量，所以C错．2．如图所示，R1是定值电阻，R2是负温度系数热敏电阻，L为小灯泡，当温度降低时()A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变小D．小灯泡的亮度变大答案：D解析：由于R2是负温度系数热敏电阻，当温度降低时，R2电阻增大，电路总电阻增大，电流减小，电阻R1上的电压减小，选项A、B错误；由于总电压一定，灯泡与R2的总电压将增大，小灯泡亮度变大．所以选项C错误，D正确．3．(2010·淄博模拟)下面哪些技术涉及到传感器的应用()A．宾馆的自动门B．工厂、电站的静电除尘C．家用电饭煲的跳闸和保温D．声控开关答案：ACD解析：宾馆的自动门采用了光电传感器，故选项A对；家用电饭煲的跳闸和保温采用了热电传感器，故选项C对；声控开关采用了声电传感器，故选项D对．4．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了一个判断小车运动状态的装置，其工作原理如图(a)所示．将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图(b)所示．下列判断正确的是()A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做加速度大的直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动答案：BD解析：由题图分析可知，t1到t2时间内电流增大，电阻减小，说明电阻受到的压力增大，小球做加速度增大的变加速运动，故B对；t2到t3时间内电流不变，电阻不变，说明电阻受到的压力不变，小球做匀加速直线运动．故D对．5．(2010·宁波模拟)如图所示的电容式话筒就是一种电容式传感器，其原理是：导电性振动膜片与固定电极构成了一个电容器，当振动膜片在声压的作用下振动时，两个电极之间的电容发生变化，电路中电流随之变化，这样声信号就变成了电信号．则当振动膜片向右振用心爱心专心1动时()A．电容器电容值增大B．电容器带电荷量减小C．电容器两极板间的场强增大D．电阻R上电流方向自左向右答案：AC解析：考查电容器的有关知识，电容器的电容大小的决定因素等．电容器的电容大小与两极板间的距离成反比，所以A对；因电容器所带电荷量Q＝CU，而电压U不变，所以电荷量Q应该变大，电容器将被继续充电，电阻R上的电流方向向左，BD错误；根据匀强电场中场强和电势差的关系可得E＝，故C对．本题难度中等．6．如图所示，图甲为热敏电阻的Rt图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100Ω.当线圈的电流大于或等于20mA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E＝9.0V，内阻可以不计．图中的“电源”是恒温箱加热器的电源．则(1)应该把恒温箱内的加热器接在________(填“A、B端”或“C、D端”)；(2)如果要使恒温箱内的温度保持50℃，可变电阻R′的阻值应调节为________Ω.答案：(1)A、B端(2)260解析：(1)恒温箱内的加热器应接在A、B端．当线圈中的电流较小时，继电器的衔铁在上方，恒温箱的加热器处于工作状态，恒温箱内温度升高．(2)随着恒温箱内温度升高，热敏电阻R的阻值变小，则线圈中的电流变大，当线圈的电流大于或等于20mA时，继电器的衔铁被吸到下方来，则恒温箱加热器与电源断开，加热器停止工作，恒温箱内温度降低．随着恒温箱内温度降低，热敏电阻R的阻值变大，则线圈中的电流变小，当线圈的电流小于20mA时，继电器的衔铁又被释放到上方，则恒温箱加热器又开始工作，这样就可以使恒温箱内保持在某一温度．要使恒温箱内的温度保持50℃，即50℃时线圈内的电流为20mA.由闭合电路欧姆定律I＝，r为继电器的电阻．由图甲可知，50℃时热敏电阻的阻值为90Ω，所以R′＝－R－r＝260Ω.7．(2010·大连模拟)...
