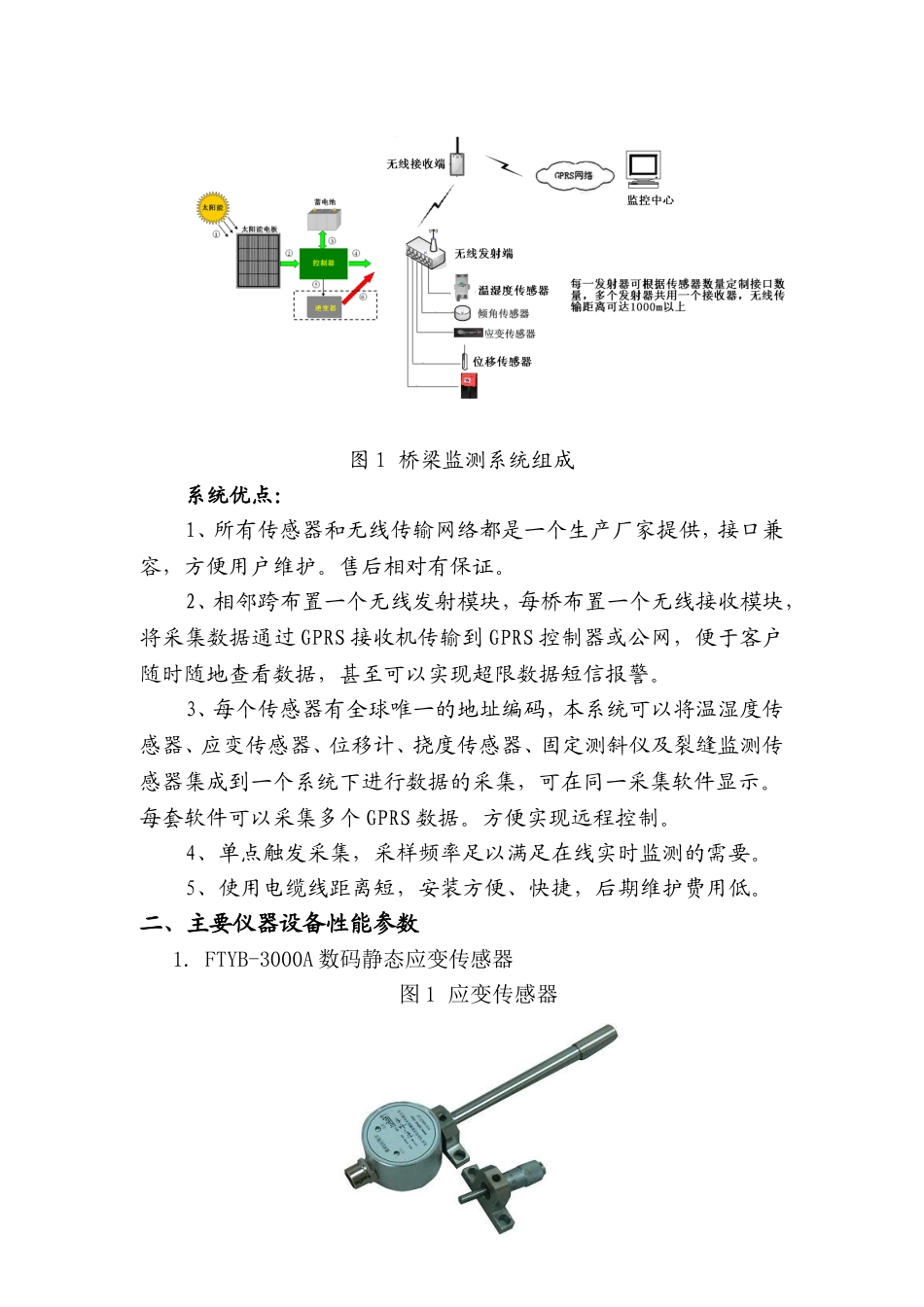

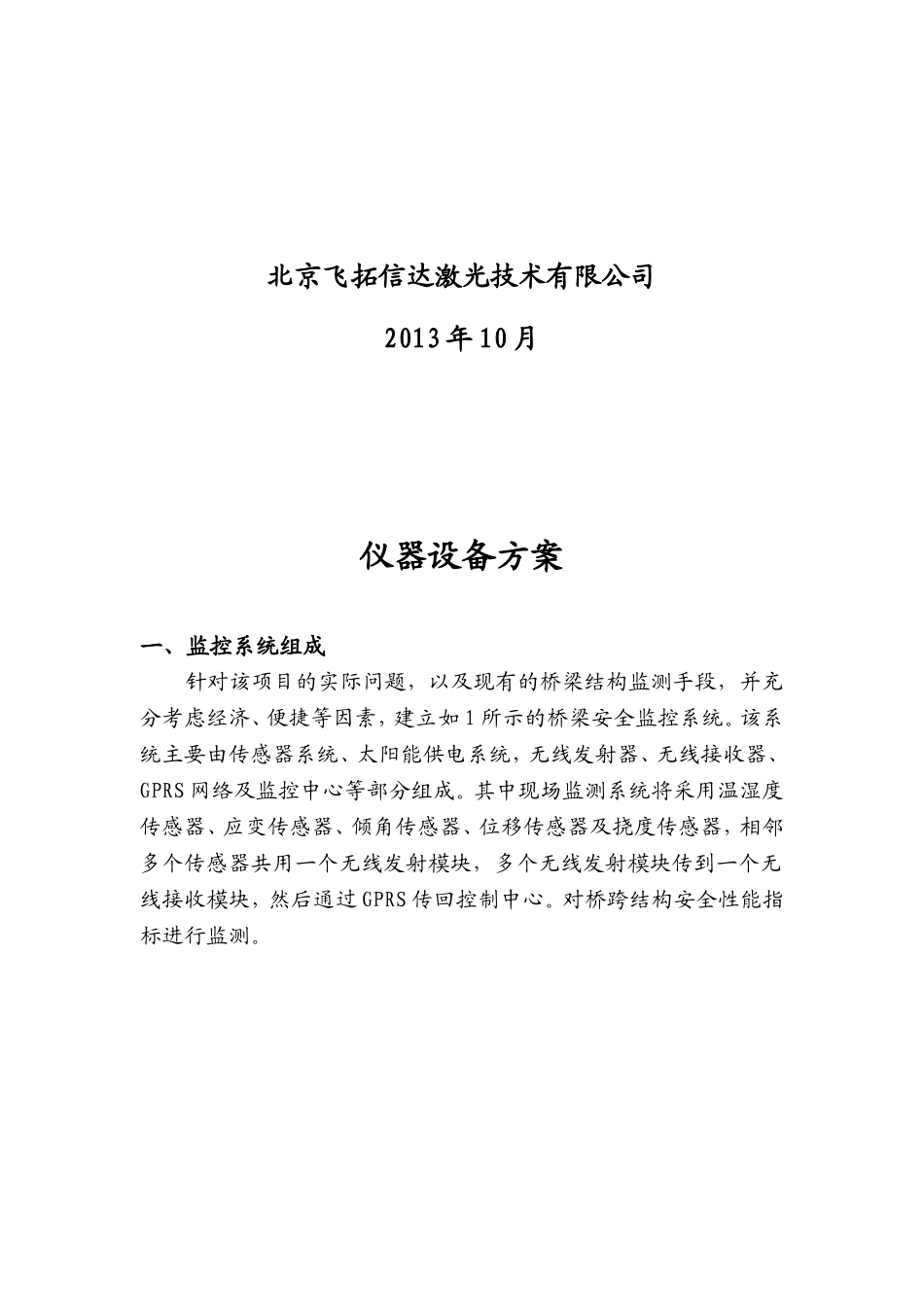

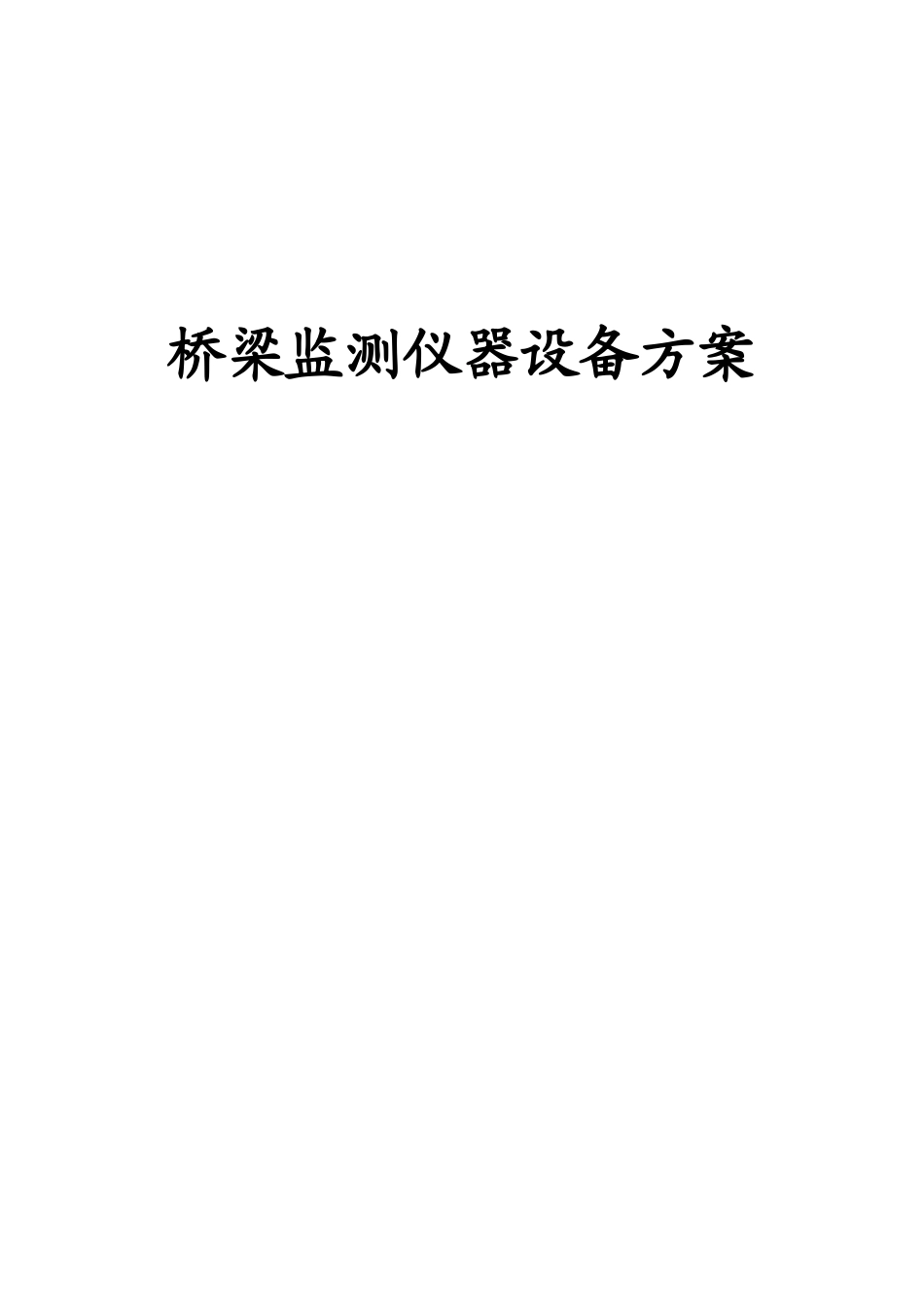

桥梁监测仪器设备方案北京飞拓信达激光技术有限公司2013年10月仪器设备方案一、监控系统组成针对该项目的实际问题，以及现有的桥梁结构监测手段，并充分考虑经济、便捷等因素，建立如1所示的桥梁安全监控系统。该系统主要由传感器系统、太阳能供电系统，无线发射器、无线接收器、GPRS网络及监控中心等部分组成。其中现场监测系统将采用温湿度传感器、应变传感器、倾角传感器、位移传感器及挠度传感器，相邻多个传感器共用一个无线发射模块，多个无线发射模块传到一个无线接收模块，然后通过GPRS传回控制中心。对桥跨结构安全性能指标进行监测。图1桥梁监测系统组成系统优点：1、所有传感器和无线传输网络都是一个生产厂家提供，接口兼容，方便用户维护。售后相对有保证。2、相邻跨布置一个无线发射模块，每桥布置一个无线接收模块，将采集数据通过GPRS接收机传输到GPRS控制器或公网，便于客户随时随地查看数据，甚至可以实现超限数据短信报警。3、每个传感器有全球唯一的地址编码，本系统可以将温湿度传感器、应变传感器、位移计、挠度传感器、固定测斜仪及裂缝监测传感器集成到一个系统下进行数据的采集，可在同一采集软件显示。每套软件可以采集多个GPRS数据。方便实现远程控制。4、单点触发采集，采样频率足以满足在线实时监测的需要。5、使用电缆线距离短，安装方便、快捷，后期维护费用低。二、主要仪器设备性能参数1.FTYB-3000A数码静态应变传感器图1应变传感器产品介绍：数码应变表面传感器用来测量结构体在静荷载作用下产生的微应变。它是一种采用磁感位置编码技术研制而成新型应变传感器；无需接二次仪表，直接以数码方式将测量值传送给专门配置的数显表或计算机显示。有线/无线传送距离可达1km或更远。工作原理：通过直接测量物体某个标长范围（如标距150mm)内的微小长度变化来测应变，因此本应变传感器相当于是一个测微小位移电子装置（它的位移分辨力为0.015μm，相当于电子式十万分表)。与下图的机械式千分表应变测量装置测量原理类似传统自制的标矩为400mm的机械式千分表应变测量装置（通过千分表测量标长范围内的长度变化）产品应用：工程结构（如砼及构件）、钢结构、岩体以及土木程结构中桥梁、板、柱等应变的量测。产品优势：应变传感器是测量钢结构或混凝土结构微应变的传感器，在150mm标距内，全部采用钢材料，膨胀系数和混凝土接近，测量更精确。特别提示：目前国内存在仿造产品，产品结构不是纯钢材料，圆形传感腔体放置在标距内，温度变化时将引起较大误差。我公司产品为全钢结构，腔体在标距外，温度膨胀影响较小，测量更精准。技术指标：符合混凝土结构实验方法标准；应变量程范围：±1500με；应变最小分辨率：0.1με；动态响应频率：0～100Ηz；标距：150mm非线性及准度：≤1.0﹪F.S.零点漂移：≤4με/4h；温度漂移：≤0.1με/℃；输出方式：RS485/无线；工作电压电流：DC+8～12V<30mA；工作温度：-30～+60℃；湿度≤85﹪RH；防护等级：IP65。2、FTYB-3000B数码动静态应变传感器产品介绍：数码动静态应变传感器基本原理与数码静态应变传感器大致相同，但它内置有高速数字采集、存储芯片，动态频率响应0-100赫兹，完全满足大型桥梁结构的静态、动态冲击响应。同时它灵敏度高，线性度好，性能稳定，抗干忧能力强，安装方便,适宜长期观测，有线/无线传送距离可达1km或更远。产品应用：工程结构(如砼及构件)以及土木工程中桥梁、板、柱等表面应变的动、静态应变量测。技术参数：技术指标：符合混凝土结构实验方法标准应变量程范围：±1500με；应变最小分辨率：0.1με；动态响应频率：0～100Ηz；标距：150mm；非线性及准度：≤1.0﹪F.S.；重复性及滞后：≤0.5﹪F.S.；零点漂移：≤4με/4h；温度漂移：≤1με/℃；输出方式：RS485/无线；工作电压电流：DC+8～12V；<30mA；抗强磁能力：2000A/m；工作温度：-30～+60℃（湿度≤85﹪RH）；防护等级：IP65。3、FTWY-50数码直线位移传感器图2位移传感器产品介绍：测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。测量过程是由...
