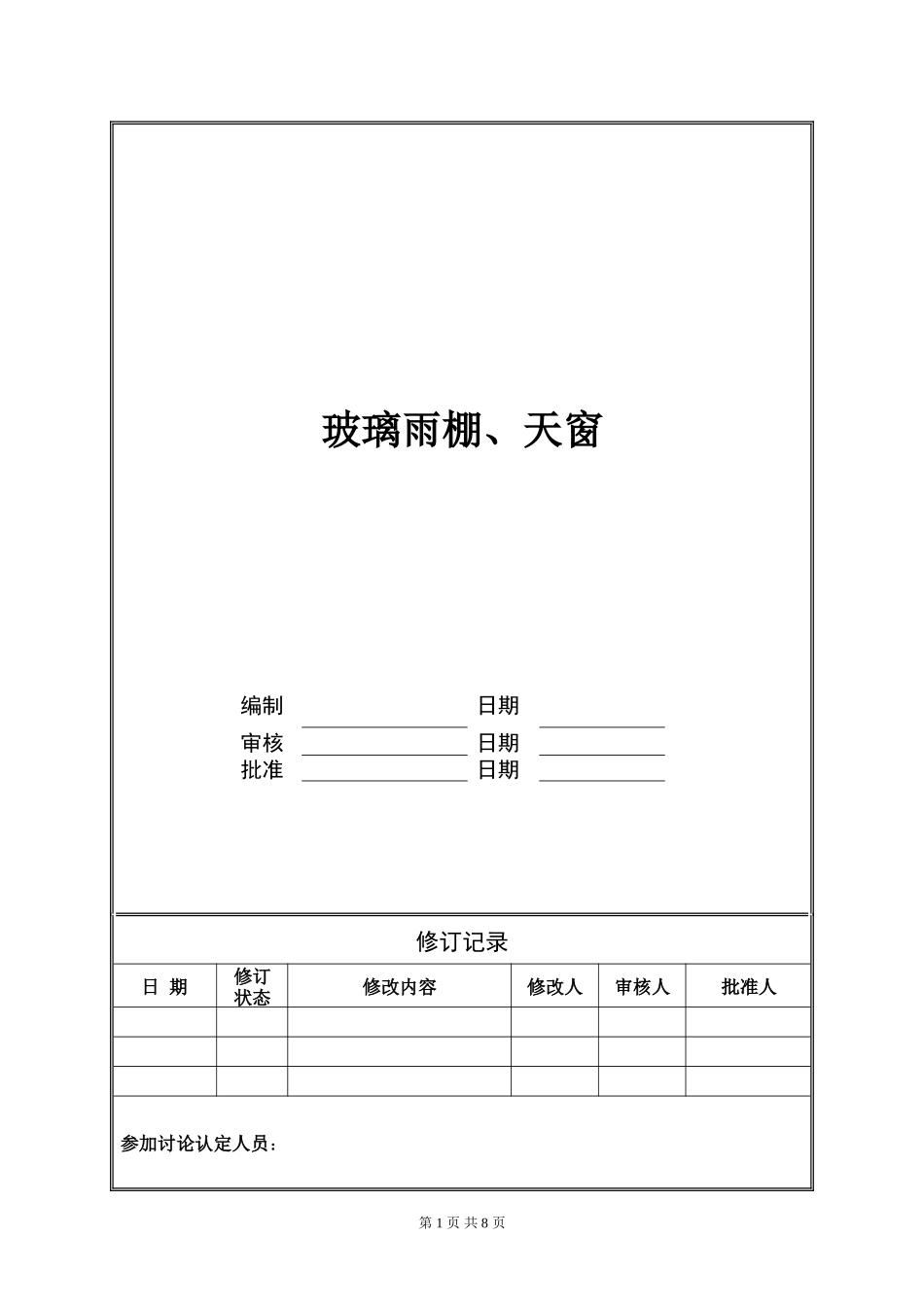

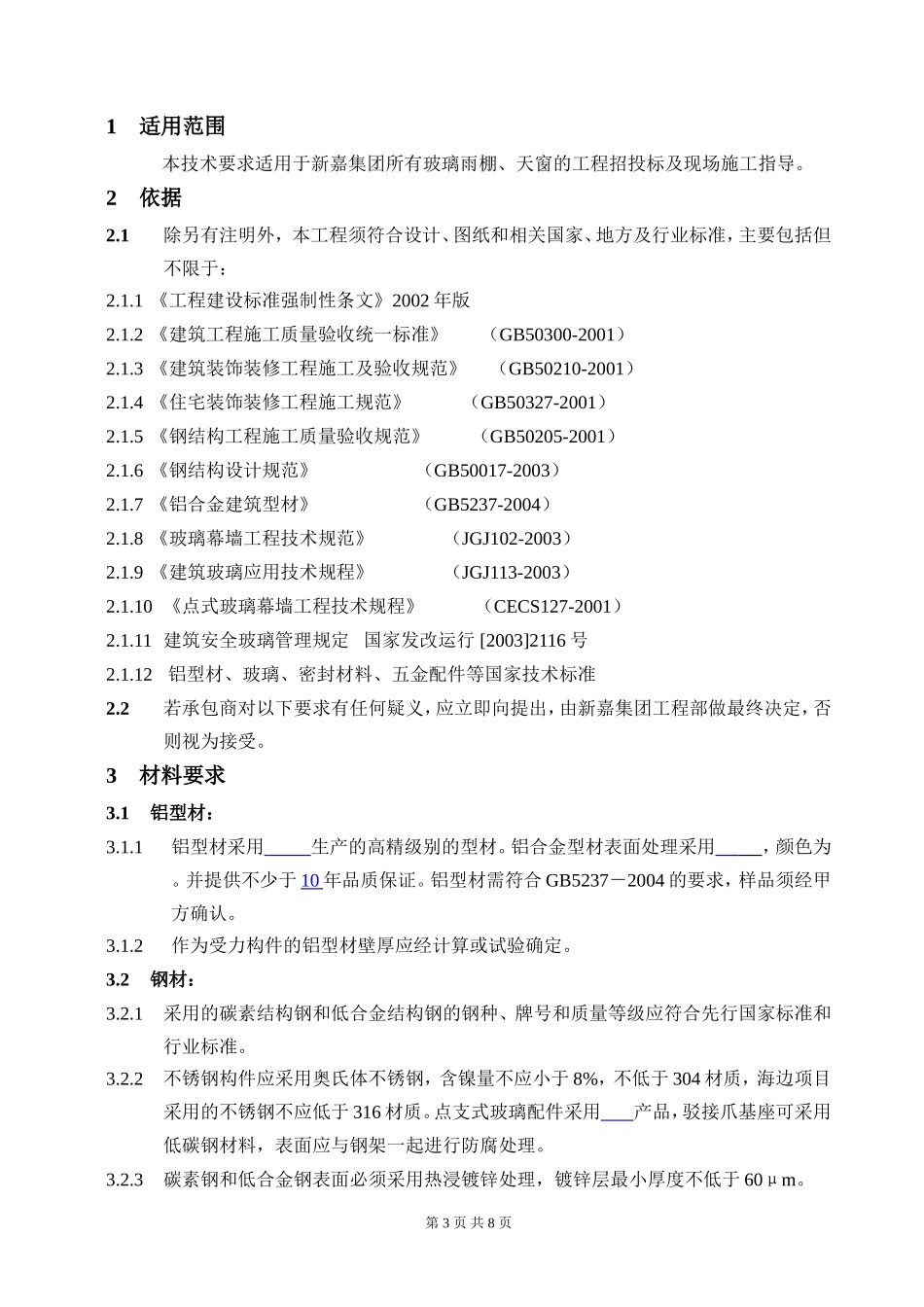

第1页共8页玻璃雨棚、天窗编制日期审核日期批准日期修订记录日期修订状态修改内容修改人审核人批准人参加讨论认定人员：第2页共8页第3页共8页1适用范围本技术要求适用于新嘉集团所有玻璃雨棚、天窗的工程招投标及现场施工指导。2依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：2.1.1《工程建设标准强制性条文》2002年版2.1.2《建筑工程施工质量验收统一标准》（GB50300-2001）2.1.3《建筑装饰装修工程施工及验收规范》（GB50210-2001）2.1.4《住宅装饰装修工程施工规范》（GB50327-2001）2.1.5《钢结构工程施工质量验收规范》（GB50205-2001）2.1.6《钢结构设计规范》（GB50017-2003）2.1.7《铝合金建筑型材》（GB5237-2004）2.1.8《玻璃幕墙工程技术规范》（JGJ102-2003）2.1.9《建筑玻璃应用技术规程》（JGJ113-2003）2.1.10《点式玻璃幕墙工程技术规程》（CECS127-2001）2.1.11建筑安全玻璃管理规定国家发改运行[2003]2116号2.1.12铝型材、玻璃、密封材料、五金配件等国家技术标准2.2若承包商对以下要求有任何疑义，应立即向提出，由新嘉集团工程部做最终决定，否则视为接受。3材料要求3.1铝型材：3.1.1铝型材采用生产的高精级别的型材。铝合金型材表面处理采用，颜色为。并提供不少于10年品质保证。铝型材需符合GB5237－2004的要求，样品须经甲方确认。3.1.2作为受力构件的铝型材壁厚应经计算或试验确定。3.2钢材：3.2.1采用的碳素结构钢和低合金结构钢的钢种、牌号和质量等级应符合先行国家标准和行业标准。3.2.2不锈钢构件应采用奥氏体不锈钢，含镍量不应小于8%，不低于304材质，海边项目采用的不锈钢不应低于316材质。点支式玻璃配件采用产品，驳接爪基座可采用低碳钢材料，表面应与钢架一起进行防腐处理。3.2.3碳素钢和低合金钢表面必须采用热浸镀锌处理，镀锌层最小厚度不低于60μm。第4页共8页3.2.4碳素钢和低合金钢表面采用氟炭喷涂或聚氨酯漆喷涂时，涂膜厚度应不小于35μm，海边项目涂膜厚度应不小于45μm。3.2.5作为受力构件的钢材截面尺寸、壁厚应经计算或试验确定。3.3玻璃：（各投标单位均须在投标前送样，并须经我公司设计师确认）3.3.1必须采用双钢化夹胶玻璃或其组合玻璃，夹胶玻璃厚度不低于6+0.76PVB+6mm。3.3.2玻璃原片采用、金晶生产的浮法玻璃，钢化玻璃、中空、夹胶玻璃的深加工厂家为。3.3.3夹胶玻璃胶片采用产品，磨砂玻璃采用普通喷砂处理。3.3.4夹胶Low-E玻璃必须采用汽车级以上浮法原片，在线Low-E玻璃原片产品。3.4密封、防水材料：（各投标单位均须在投标前将所有配件送样，并须经我公司设计师确认）3.4.1密封胶采用，点式玻璃与玻璃之间的密封连接采用。3.4.2结构胶采用。3.4.3防水涂膜采用。4设计要求4.1防水节点要求4.1.1天窗、雨棚的玻璃不能与砌体外墙直接接触，应在玻璃周边设置排水沟或混凝土反坎。4.1.2天窗、雨棚应有可靠的排水措施，玻璃表面排水坡度不低于2%。4.1.3天窗标准节点作法如下图：第5页共8页4.1.4玻璃挑出建筑完成面的距离不小于25mm，玻璃排水下口节点应设置滴水线，或有可靠的防雨水倒流措施。4.1.5屋面上人孔盖板应采用铝板，标准作法如下：第6页共8页第7页共8页屋面上人孔盖板标准作法详图4.2其它设计要求4.2.1雨棚、天窗骨架必须可靠固定在主体结构上，砌体、轻质填充墙不能作为受力支承结构。4.2.2骨架与混凝土结构之间应通过预埋件连接，后埋件的拉拔力应符合设计要求。4.2.3采用膨胀螺栓后植埋件时，螺栓不能少于4个。4.2.4混凝土结构上后植埋件位置，应采取措施避免钢板与混凝土接缝、螺栓孔渗漏。4.2.5采用钢骨架时，不允许在表面镀锌等处理的钢材表面直接打注结构胶，应加一层2mm厚铝板，或加工成铝框玻璃组件安装。4.2.6雨棚、天窗所用的紧固件都必须为不锈钢材质。4.2.7玻璃之间的接缝宽度不小于10mm，并采用硅酮密封胶密封。4.2.8硅酮结构胶的粘结厚度不应小于6mm，不应大于12mm第8页共8页4.2.9玻璃与型材之间应设置不小于4mm厚的双面胶条。4.2.10四边形玻璃板采用四点支承，不允许采用六点支承。4.2.11点式驳接爪宜采用活动浮头式。4.2.12隐框玻璃悬挑长度不应...
