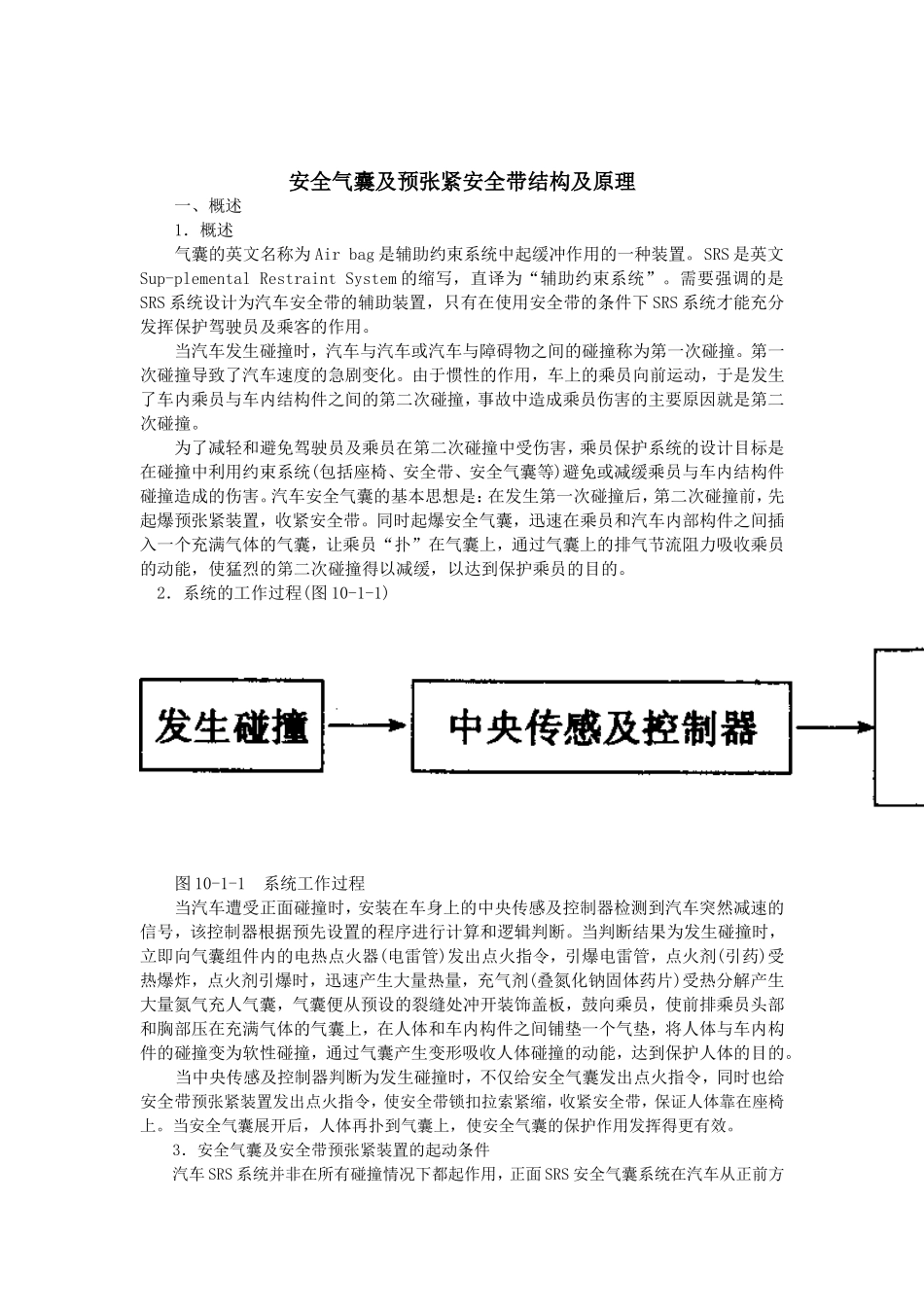

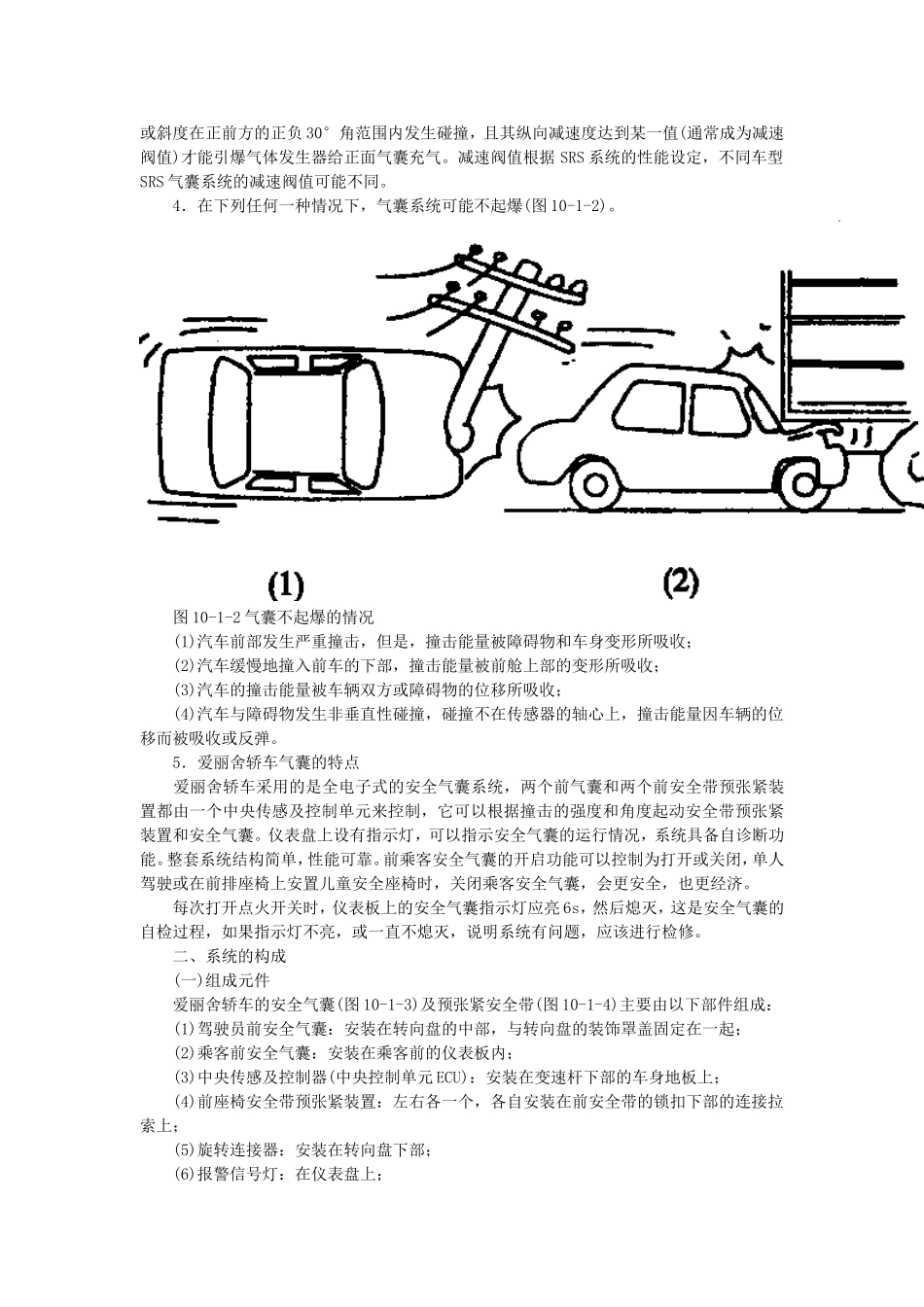

安全气囊及预张紧安全带结构及原理一、概述1．概述气囊的英文名称为Airbag是辅助约束系统中起缓冲作用的一种装置。SRS是英文Sup-plementalRestraintSystem的缩写，直译为“辅助约束系统”。需要强调的是SRS系统设计为汽车安全带的辅助装置，只有在使用安全带的条件下SRS系统才能充分发挥保护驾驶员及乘客的作用。当汽车发生碰撞时，汽车与汽车或汽车与障碍物之间的碰撞称为第一次碰撞。第一次碰撞导致了汽车速度的急剧变化。由于惯性的作用，车上的乘员向前运动，于是发生了车内乘员与车内结构件之间的第二次碰撞，事故中造成乘员伤害的主要原因就是第二次碰撞。为了减轻和避免驾驶员及乘员在第二次碰撞中受伤害，乘员保护系统的设计目标是在碰撞中利用约束系统(包括座椅、安全带、安全气囊等)避免或减缓乘员与车内结构件碰撞造成的伤害。汽车安全气囊的基本思想是：在发生第一次碰撞后，第二次碰撞前，先起爆预张紧装置，收紧安全带。同时起爆安全气囊，迅速在乘员和汽车内部构件之间插入一个充满气体的气囊，让乘员“扑”在气囊上，通过气囊上的排气节流阻力吸收乘员的动能，使猛烈的第二次碰撞得以减缓，以达到保护乘员的目的。2．系统的工作过程(图10-1-1)图10-1-1系统工作过程当汽车遭受正面碰撞时，安装在车身上的中央传感及控制器检测到汽车突然减速的信号，该控制器根据预先设置的程序进行计算和逻辑判断。当判断结果为发生碰撞时，立即向气囊组件内的电热点火器(电雷管)发出点火指令，引爆电雷管，点火剂(引药)受热爆炸，点火剂引爆时，迅速产生大量热量，充气剂(叠氮化钠固体药片)受热分解产生大量氮气充人气囊，气囊便从预设的裂缝处冲开装饰盖板，鼓向乘员，使前排乘员头部和胸部压在充满气体的气囊上，在人体和车内构件之间铺垫一个气垫，将人体与车内构件的碰撞变为软性碰撞，通过气囊产生变形吸收人体碰撞的动能，达到保护人体的目的。当中央传感及控制器判断为发生碰撞时，不仅给安全气囊发出点火指令，同时也给安全带预张紧装置发出点火指令，使安全带锁扣拉索紧缩，收紧安全带，保证人体靠在座椅上。当安全气囊展开后，人体再扑到气囊上，使安全气囊的保护作用发挥得更有效。3．安全气囊及安全带预张紧装置的起动条件汽车SRS系统并非在所有碰撞情况下都起作用，正面SRS安全气囊系统在汽车从正前方或斜度在正前方的正负30°角范围内发生碰撞，且其纵向减速度达到某一值(通常成为减速阀值)才能引爆气体发生器给正面气囊充气。减速阀值根据SRS系统的性能设定，不同车型SRS气囊系统的减速阀值可能不同。4．在下列任何一种情况下，气囊系统可能不起爆(图10-1-2)。图10-1-2气囊不起爆的情况(1)汽车前部发生严重撞击，但是，撞击能量被障碍物和车身变形所吸收；(2)汽车缓慢地撞入前车的下部，撞击能量被前舱上部的变形所吸收；(3)汽车的撞击能量被车辆双方或障碍物的位移所吸收；(4)汽车与障碍物发生非垂直性碰撞，碰撞不在传感器的轴心上，撞击能量因车辆的位移而被吸收或反弹。5．爱丽舍轿车气囊的特点爱丽舍轿车采用的是全电子式的安全气囊系统，两个前气囊和两个前安全带预张紧装置都由一个中央传感及控制单元来控制，它可以根据撞击的强度和角度起动安全带预张紧装置和安全气囊。仪表盘上设有指示灯，可以指示安全气囊的运行情况，系统具备自诊断功能。整套系统结构简单，性能可靠。前乘客安全气囊的开启功能可以控制为打开或关闭，单人驾驶或在前排座椅上安置儿童安全座椅时，关闭乘客安全气囊，会更安全，也更经济。每次打开点火开关时，仪表板上的安全气囊指示灯应亮6s，然后熄灭，这是安全气囊的自检过程，如果指示灯不亮，或一直不熄灭，说明系统有问题，应该进行检修。二、系统的构成(一)组成元件爱丽舍轿车的安全气囊(图10-1-3)及预张紧安全带(图10-1-4)主要由以下部件组成：(1)驾驶员前安全气囊：安装在转向盘的中部，与转向盘的装饰罩盖固定在一起；(2)乘客前安全气囊：安装在乘客前的仪表板内；(3)中央传感及控制器(中央控制单元ECU)：安装在变速杆下部的车身地板上；(4)前座椅安全带预张紧装置：左右各一个，各自安装在前安全带的锁扣下部的连接拉索上...
