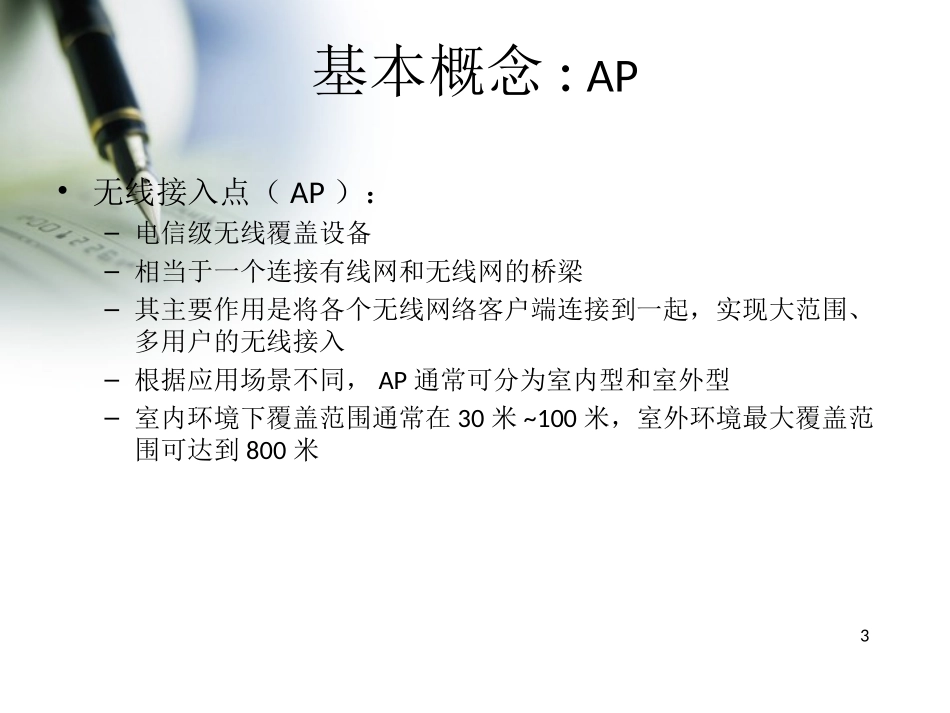

AP与AC知识介绍SignalSky2010年12月11号2提纲•基本概念•WLAN演进•AP与AC通讯•CAPWAP协议3基本概念:AP•无线接入点（AP）：–电信级无线覆盖设备–相当于一个连接有线网和无线网的桥梁–其主要作用是将各个无线网络客户端连接到一起，实现大范围、多用户的无线接入–根据应用场景不同，AP通常可分为室内型和室外型–室内环境下覆盖范围通常在30米~100米，室外环境最大覆盖范围可达到800米4基本概念:AC•接入控制器（AC）：–无线局域网接入控制设备–负责将来自不同AP的数据进行汇聚并接入Internet–同时完成AP设备的配置管理和无线用户的认证、管理，以及带宽、访问、切换、安全等控制功能。–AC强大的管理和控制功能，能够构建出个性化、专业化的WLAN解决方案。5基本概念:瘦AP•“瘦”AP：无线接入点也称无线网桥、无线网关。–此无线设备的传输机制相当于有线网络中的集线器–在无线局域网中不停地接收和传送数据;–任何一台装有无线网卡的PC均可通过AP来分享有线局域网络甚至广域网络的资源。–理论上，当网络中增加一个无线AP之后，即可成倍地扩展网络覆盖直径;还可使网络中容纳更多的网络设备。–每个无线AP基本上都拥有一个以太网接口，用于实现无线与有线的连接。6基本概念:胖AP•胖AP：其学名应该称之为无线路由器。–一般具备WAN、LAN两个接口，多支持DHCP服务器、DNS和MAC地址克隆，以及VPN接入、防火墙等安全功能。7基本概念:胖瘦AP比较•有些生产商用瘦AP代表只有少数先进功能的入门级/住宅级别产品。与之相对，胖AP拥有很多企业网络功能，如标识和基于SNMP管理等。•有些生产商使用瘦AP代表自身不能单独配置或者使用的AP产品，这种产品仅仅是一个WLAN交换系统的一部分，负责管理安装和操作。在这种情况下，胖AP就是任意的独立AP，无论这个AP的功能集是什么样的。•有些生产商则使用瘦AP代表那些将一些选定的任务交托给上层服务器的产品，这些任务例如与一个802.1X认证服务器通讯，产生一个加密密钥，作为一个VPN的网关，或者针对跨网络移动性进行重新路由，这些功能都可以由一个胖AP执行，而不需要交托给上层的服务器。8WLAN演进：胖AP到瘦AP•最早的WLAN设备，将多种功能集为一身，如：物理层、链路层、用户数据加密、用户的认证、QoS、安全策略、用户的管理及其他应用层功能集为一体，传统将这类WLAN设备俗称为“胖”AP。•“胖”AP的特点是配置灵活、安装简单、性价比高，但AP之间相互独立，无法适合用户密度高、多个AP连续覆盖等环境复杂的场所。•为此产生集中控制型AC+AP设备，通过集中控制器AC和轻量级AP配合，实现“胖”AP设备的功能。其中，轻量级AP只保留物理链路层和MAC功能，提供可靠、高性能的射频管理，包括802.11协议的无线连接；集中控制器AC集中所有的上层功能，包括安全、控制和管理等功能，与传统的AP相比，轻量级AP实现的功能大大减弱，故俗称为“瘦”AP。9WLAN演进：协议与分类•轻量级AP与集中控制器AC之间是通过隧道来传输控制信令和用户业务数据。由于集中控制型AC+AP架构的国际标准(CAPWAP协议)出现的比较迟，因此各厂家的隧道均是私有协议，不同厂家设备之间不能互通。在实际应用中，建议一个区域只用一个厂家的集中控制型AC+AP设备。•从WLAN设备的实现方式来看，WLAN设备可分为三类：桥接型WLAN设备、路由型WLAN设备、集中控制型WLAN设备。•从WLAN设备的应用环境来看，WLAN设备可分为室内型WLAN设备和室外型WLAN设备，依据应用方式和发射功率又可将这室内型和室外型WLAN设备进一步作如下细分：10WLAN演进：AC+AP架构优势•总体而言，集中控制型AC+AP架构，其最大的优点在于管理简单化–WLAN设备的网管平台只需管理集中控制器AC，就可间接地管理到轻量级AP，这大大减轻后台(如网管平台)的压力。–当使用基于WAPI技术的WLAN网络安全策略，当数字证书安装在“胖”AP上，由于“胖”AP数量众多，所发起的众多的认证报文Session数会对认证服务器产生很大压力；而采用“瘦”AP时，数字证书安装在AC上，由于AC数量较少，因此AC发起的认证报文Session数大大少于“胖”AP发起的认证报文Session数，因此大大减轻WAPI认证服务器的压力；–同时，...
