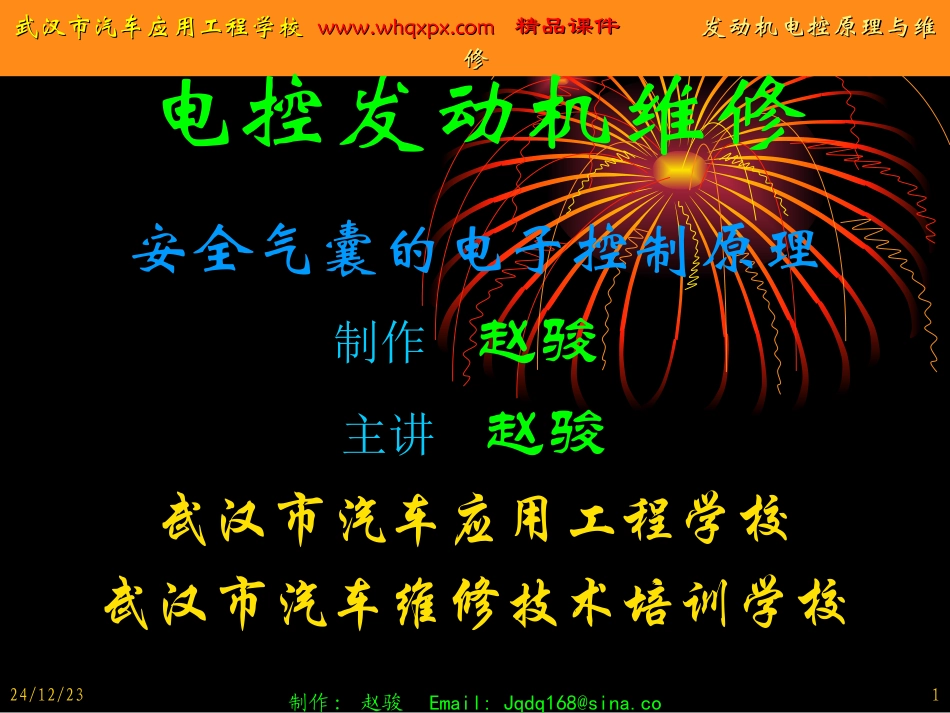

安全气囊的电子控制原理VIP免费

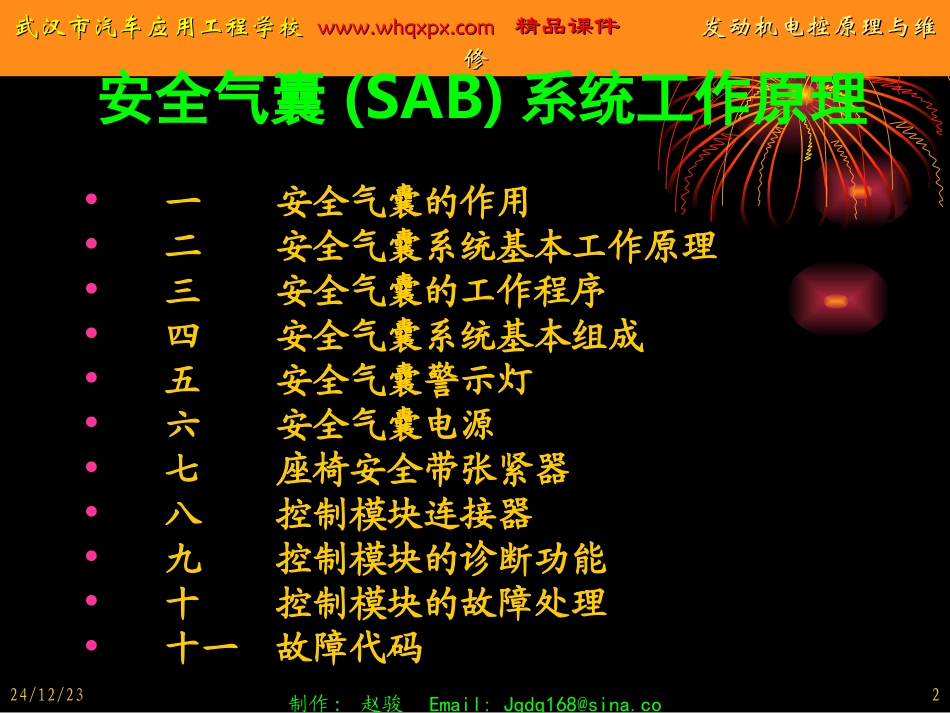

24/12/231制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修电控发动机维修安全气囊的电子控制原理制作赵骏主讲赵骏武汉市汽车应用工程学校武汉市汽车维修技术培训学校24/12/232制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修安全气囊(SAB)系统工作原理•一安全气囊的作用•二安全气囊系统基本工作原理•三安全气囊的工作程序•四安全气囊系统基本组成•五安全气囊警示灯•六安全气囊电源•七座椅安全带张紧器•八控制模块连接器•九控制模块的诊断功能•十控制模块的故障处理•十一故障代码24/12/233制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修•为了减少汽车发生碰撞时由于巨大的惯性力所造成的对驾驶员和乘员的伤害，现代汽车普遍装有安全气囊。安全气囊的安装位置在方向盘中央、助手席前工具箱上端以及前排座椅后部。•当汽车发生碰撞事故时，安全气囊控制系统检测到冲击力（减速度）超过设定值时，安全气囊电子控制装置立即接通充气元件中的传爆管电路，点燃传爆管内的点火介质，火焰引燃点火药粉和气体发生剂，产生大量气体，在0.03秒的时间内将气囊充气，使气囊急剧膨胀，缓冲因惯性力原因对驾驶员和乘员的冲击，减少事故对驾驶员和乘员的伤害程度。安全气囊的作用24/12/234制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修安全气囊(SafeAirBag)安全气囊是当车辆发生碰撞事故时保护乘员的安全带补助装置。24/12/235制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修辅助安全防护系统(SRS)(SupplementalRestraintSystem)24/12/236制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修辅助安全防护系统(SRS)(SupplementalRestraintSystem)24/12/237制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修安全气囊(SafeAirBag)驾驶席安全气囊助手席安全气囊驾驶席侧面安全气囊助手席侧面安全气囊24/12/238制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修24/12/239制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修安全气囊□双气囊□侧气囊□张紧装置□PPD传感器□护膝气囊24/12/2310制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修•安全系统由SRS控制模块、驾驶席安全气囊、助手席安全气囊、驾驶席安全带拉紧器、助手席安全带拉紧器、PPD传感器、故障警告灯、时钟弹簧、线束等组成。安全系统基本组成SRS控制模块驾驶席安全气囊助手席安全气囊安全带拉紧器时钟弹簧PPD传感器24/12/2311制作:赵骏Email:Jqdq168@sina.com武汉市汽车应用工程学校武汉市汽车应用工程学校www.whqxpx.comwww.whqxpx.com精品课件精品课件发动机电控发动机电控原理原理与维与维修修安全气囊系统基本工作原理•安全气囊在车速14.4km/h以下时不起作用，在14.4-19.2km/h时少动作或不动作，在19....
