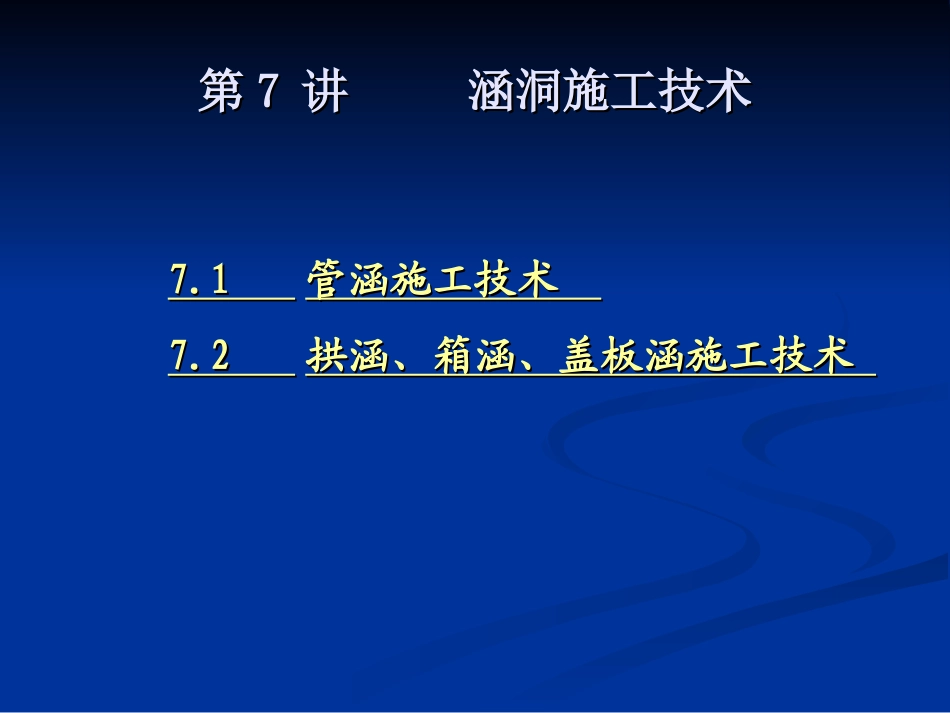

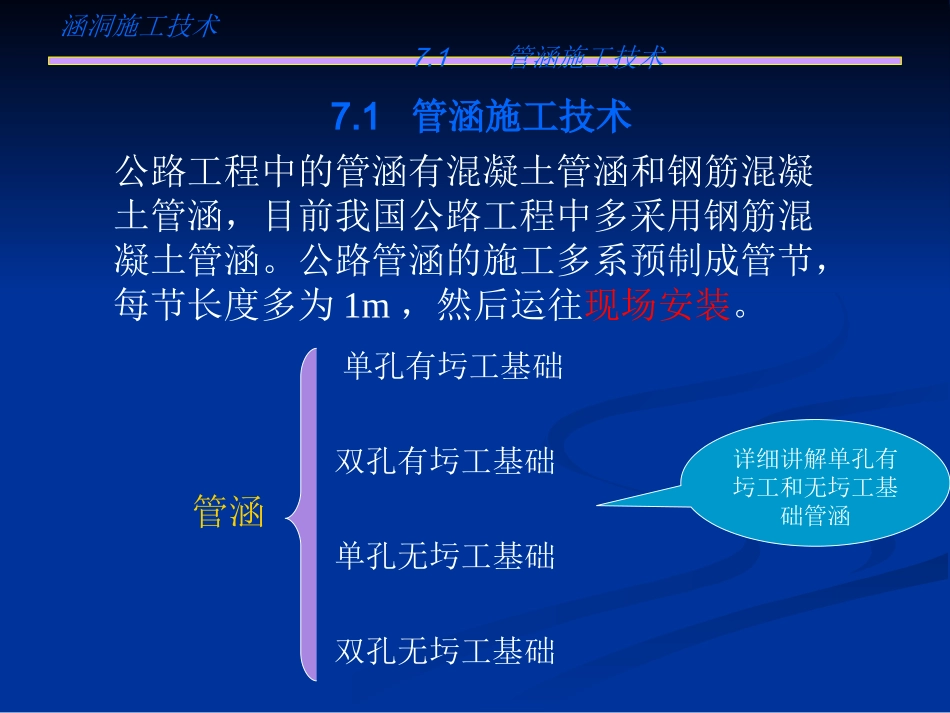

第第77讲涵洞施工技术讲涵洞施工技术7.17.1管涵施工技术管涵施工技术7.27.2拱涵、箱涵、盖板涵施工技术拱涵、箱涵、盖板涵施工技术7.1管涵施工技术公路工程中的管涵有混凝土管涵和钢筋混凝土管涵，目前我国公路工程中多采用钢筋混凝土管涵。公路管涵的施工多系预制成管节，每节长度多为1m，然后运往现场安装。涵洞施工技术7.1管涵施工技术管涵单孔有圬工基础双孔有圬工基础单孔无圬工基础双孔无圬工基础详细讲解单孔有圬工和无圬工基础管涵涵洞施工技术7.1管涵施工技术涵洞施工技术7.1管涵施工技术⑴单孔有圬工基础管涵①挖基坑并准备修筑管涵基础的材料；②砌筑圬工基础或浇筑混凝土基础；③安装涵洞管节，修筑涵管出人口端墙、翼墙及涵底(端墙外涵底铺装)；④铺设管涵防水层及修整；⑤铺设管涵顶部防水粘土(设计需要时)，填筑涵洞缺口填土及修建加固工程。施工程序涵洞施工技术7.1管涵施工技术混凝土基础涵洞施工技术7.1管涵施工技术夯实机涵洞施工技术7.1管涵施工技术单孔有圬工基础管涵施工工序涵洞施工技术7.1管涵施工技术(2)单孔无圬工基础管涵施工程序①挖基与备料与单孔有圬工基础管涵相同。②在捣固夯实的天然土表层或矿砂垫层上，修筑截面为圆弧状的管座，其深度等于管壁的厚度。③在圆弧管座上铺设垫层的防水层，然后安装管节，管节间接缝宜留lcm宽。④在管节的下侧再用天然土或砂砾垫层材料作培填料，并捣实至设计高程(如图所示)，再将防水层向上包裹管节，防水层外再铺设粘质土，并保证其与管节密贴。在严寒地区这部分特别填土必须填筑不冻胀土料。⑤修筑管涵出人口端墙、翼墙及两端涵底和进行整修工作。涵洞施工技术7.1管涵施工技术单孔无圬工基础管涵洞身安装程序注：砂垫层底宽，非严重冰冻地区为b，严重冰冻地区为a，即上下同宽碎石基础涵洞施工技术7.1管涵施工技术涵洞施工技术7.1管涵施工技术⑶涵底陡坡台阶式基础管涵施工特点陡坡台阶管涵沟底纵坡很陡时，为防止涵洞基础和管节向下滑移，每段长度一般为3～5m，台阶高差一般不超过相邻涵节最小壁厚的3/4。如破度较大可按2～3m分段或加大台阶高度，但不应大于0.7m，且台阶处的净空高度不小于1.0m此时在低处的涵顶上应设挡墙，以掩盖可能产生的缝隙。无圬工基础的陡坡管涵，只可采用管节斜置的办法，斜置的坡度不得大于5％。涵洞施工技术7.1管涵施工技术⑷管涵基础修筑地基土为岩石地基土为砾石土地基土为粘性土地基土为软性土无圬工基础、挖去风化层或软层无圬工基础、用砂填充地基土空隙并压实采用0.5m厚的圬工基础换填、粉喷拌和、木桩基础修筑涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术7.2拱涵、箱涵、盖板涵施工技术拱涵、盖板涵、箱涵的施工——现场浇筑——工地预制安装涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术⑴就地浇筑的拱涵和盖板涵钢拱架拱涵钢拱架图示是用钢轨制成的跨径1．5～3．0m拱涵的钢拱架涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术土牛拱胎在水流不大的情况下，小桥涵施工可以用土牛拱胎代替拱架，这种方法既能节省木料，又有经济、安全的特点。涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术安装要求支立牢固、拆卸方便、纵向连接稳定、拱架外弧平顺涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术拆卸要求a.拱圈圬工强度达到设计值的70％时，拆除拱架后方可填土b.拱涵拆除拱架可用木楔。c.拆卸拱架时应沿桥涵整个宽度上将拱架同时均匀降落，从跨径中点开始逐步向边拆除。涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术⑵就地浇筑的箱涵①箱涵基础涵身基础分为有圬工基础和无圬工基础两种涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术②箱涵身和底板混凝土的浇筑现场浇筑应连续进行，尽量避免施工缝，当涵身较长时，可沿涵长方向分段进行，每段应连续一次浇筑完成，施工缝应设在涵身沉降缝处。涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术涵洞施工技术7.2拱涵、箱涵。盖板涵施工技术⑶.装配式拱涵、盖板涵和箱涵（自学）思...
