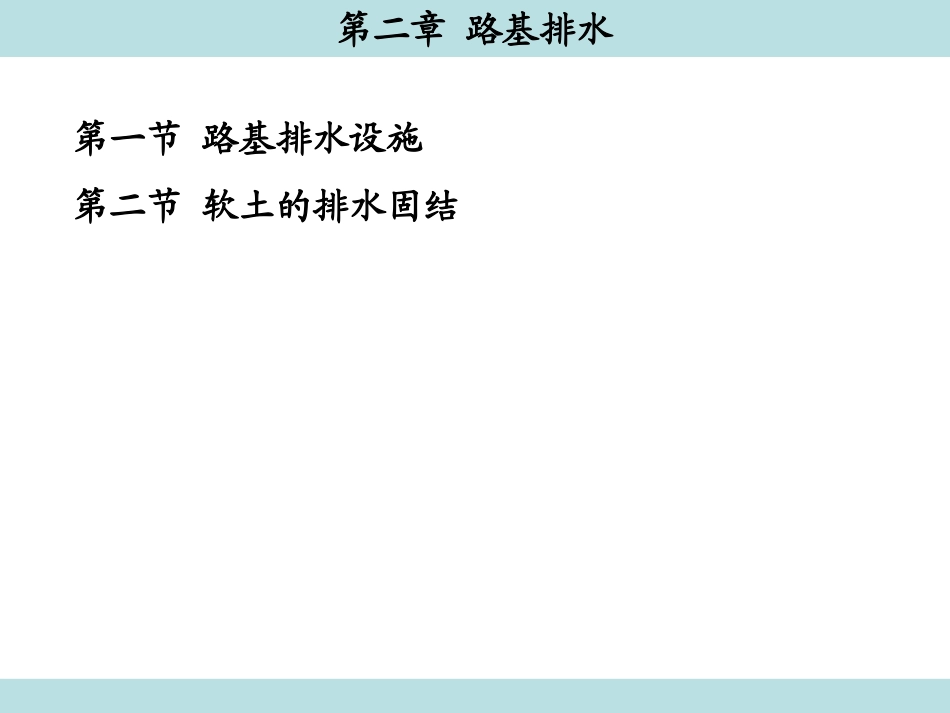

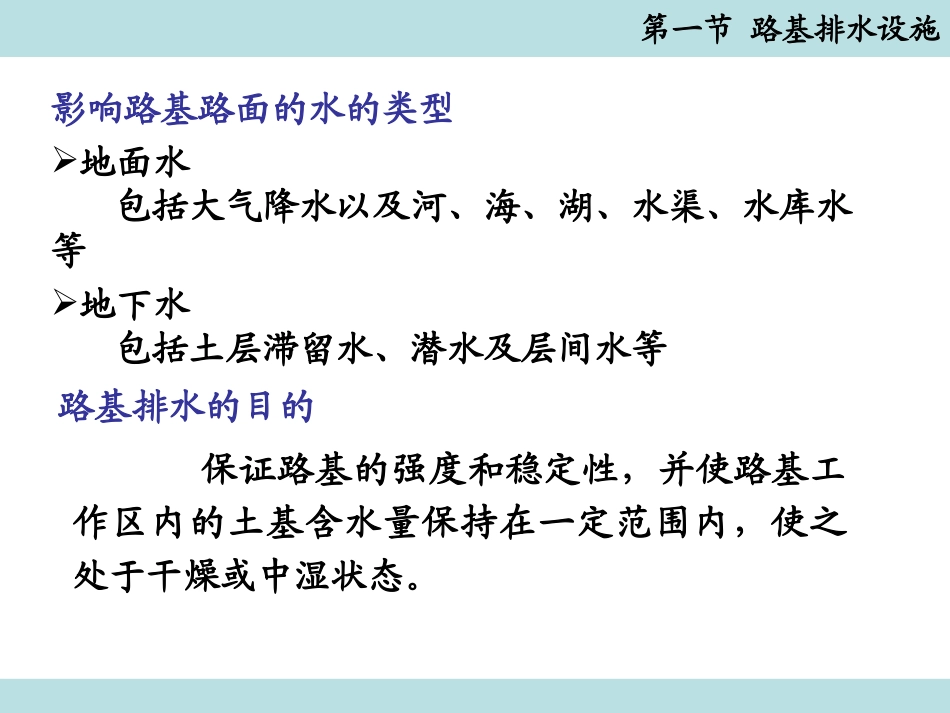

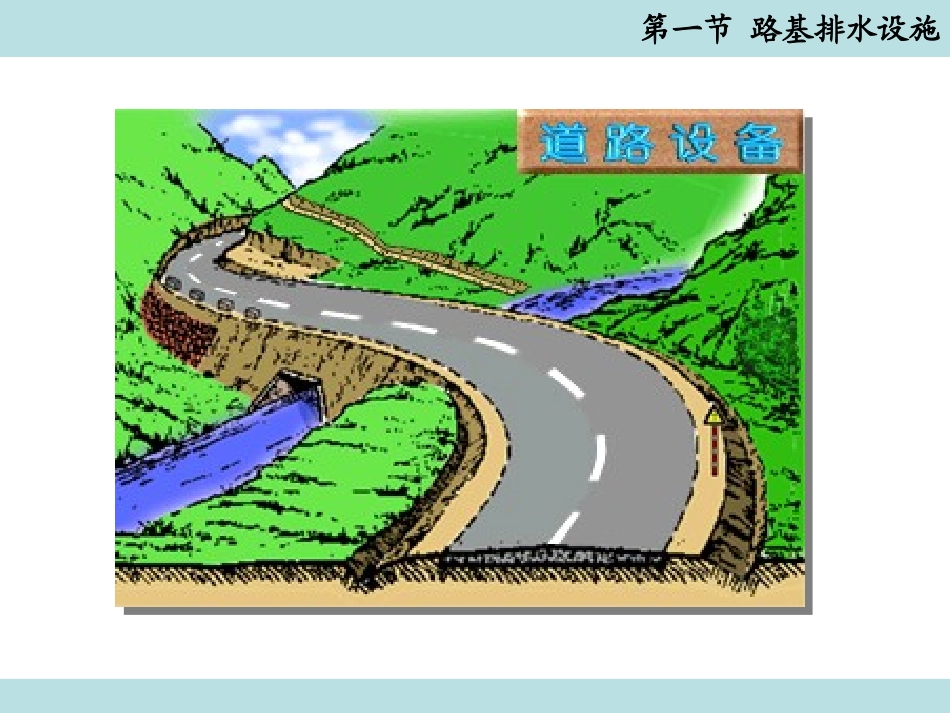

第二章路基排水第一节路基排水设施第二节软土的排水固结第一节路基排水设施影响路基路面的水的类型地面水包括大气降水以及河、海、湖、水渠、水库水等地下水包括土层滞留水、潜水及层间水等路基排水的目的保证路基的强度和稳定性，并使路基工作区内的土基含水量保持在一定范围内，使之处于干燥或中湿状态。第一节路基排水设施1.边沟边沟的横断面形式示意图：a)、b)梯形；c)、d)流线形；e)三角形；f)矩形一、地面排水设施第一节路基排水设施边沟设置的相关要求设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水。边沟断面形式及尺寸应根据地形地质条件、边坡高度及汇水面积等确定。边沟不宜过长。边沟的纵坡（出水口附近除外）一般与路线纵坡一致，并不宜小于0.3%。困难情况下，可减小至0.1%。一、地面排水设施第一节路基排水设施一、地面排水设施第一节路基排水设施•从安全和视觉效果角度，一般认为，矩形边沟加盖板型式对于汇水面积较大的挖方路基边沟（与狭长的路基及高陡边坡配合）适应性较好，可具有路基视觉增宽、防止车轮卡陷和边坡碎落堵塞等功能。一、地面排水设施第一节路基排水设施•从安全和景观角度，浅碟式排水沟（边沟）或放缓边坡漫流排水型式对于地形平坦、纵坡平缓的低填、浅挖路段适应性较好。边沟可与原地面舒缓自然衔接，克服沿路基边缘设置规则深排水沟所带来的行车不安全隐患，同时形成流畅优美的视觉效果。一、地面排水设施第一节路基排水设施•浆砌梯形边沟适应于防止水流冲刷要求高的路段，但生硬不美观，与环境适应性差，因此最好设于高路堤或其他视线以外的路段。一、地面排水设施第一节路基排水设施植草边沟2.截水沟挖方段截水沟:1-截水沟；2-土台；3-边沟一、地面排水设施第一节路基排水设施(1)截水沟的功能用以拦截并排除路基上方流向路基的地面径流，减轻边沟的水流负担，保证挖方边坡和填方坡脚不受流水冲刷。(2)截水沟的布置a.横向位置截水沟一般布置在路堑边坡或陡坡路堤上侧，垂直于山坡水流方向或基本与等高线平行。视降雨量，可以不设或设计多道。填方截水沟截水沟挖方截水沟>5m一、地面排水设施第一节路基排水设施b.截水沟的纵坡与长度截水沟的纵坡不宜小于0.3％，长度的考虑以汇水既不造成过大的冲刷，又不淤积为原则。(3)截水沟的横断面一般为梯形，沟的边坡坡度，因岩土条件而定，一般采用1：1.0～1：1.5。沟底宽度b不小于0.5m，沟深h按设计流量而定，亦不应小于0.5m。土质石质一、地面排水设施第一节路基排水设施将路基范围内各种水源的水流（如边沟、截水沟、取土坑、边坡和路基附近积水），引排至桥涵或路基范围以外的指定地点。3.排水沟排水沟与水道衔接示意图1—排水沟；2—其它渠道；3—路基中心线；4—桥涵一、地面排水设施第一节路基排水设施4.跌水的功能在陡坡或深沟地段设置的沟底为阶梯，水流呈瀑布式跌落的沟槽称作跌水，跌水的作用是在较短的距离内，降低水流流速，消减水流能量，进而防止冲刷（用于坡度大于10％，水头高差大于1.0m的陡坡地段）边沟与涵洞单级跌水连接图1-边沟；2-路基；3-跌水井；4-涵洞多级跌水纵剖面图1—沟顶线；2—沟底线一、地面排水设施第一节路基排水设施跌水的基本构造：分为进水口、消力池和出水口三个组成部分。跌水构造示意图1-护墙，2－消力坎一、地面排水设施第一节路基排水设施5.急流槽在陡坡或深沟地段设置的坡度较陡、水流不离开槽底的沟槽称作急流槽。急流槽的作用是在较短的距离内以沟渠的方式引排水流、降低水头，进而防止冲刷（可用于比跌水更陡的坡度,可达60°）一、地面排水设施第一节路基排水设施倒虹吸的设置往往是因路基横跨原有沟渠，且沟渠水位高于路基设计标高，不能按正常条件下设置涵洞，此时采用倒虹吸是可行的方案之一。6.倒虹吸一、地面排水设施第一节路基排水设施沟内分层填以大小不同的颗粒材料，利用渗水材料透水性将地下水汇集于沟内，并沿沟排泄至指定地点。一侧边沟下设盲沟二侧边沟下设盲沟1盲沟；2层间水；3毛细水；1原地下水位；2降低后地下水位；4可能滑坡线3盲沟二、地下排水设施...
