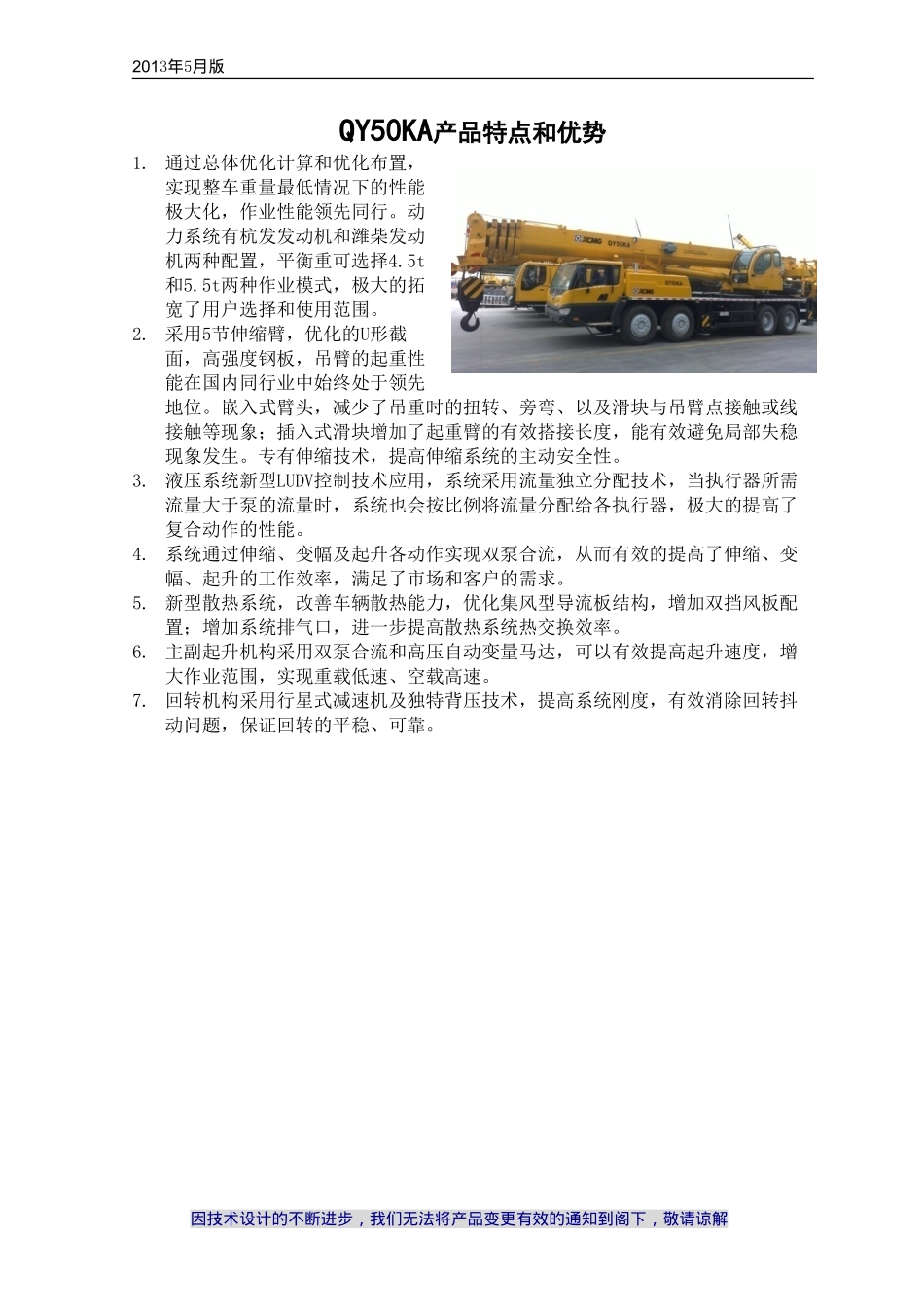

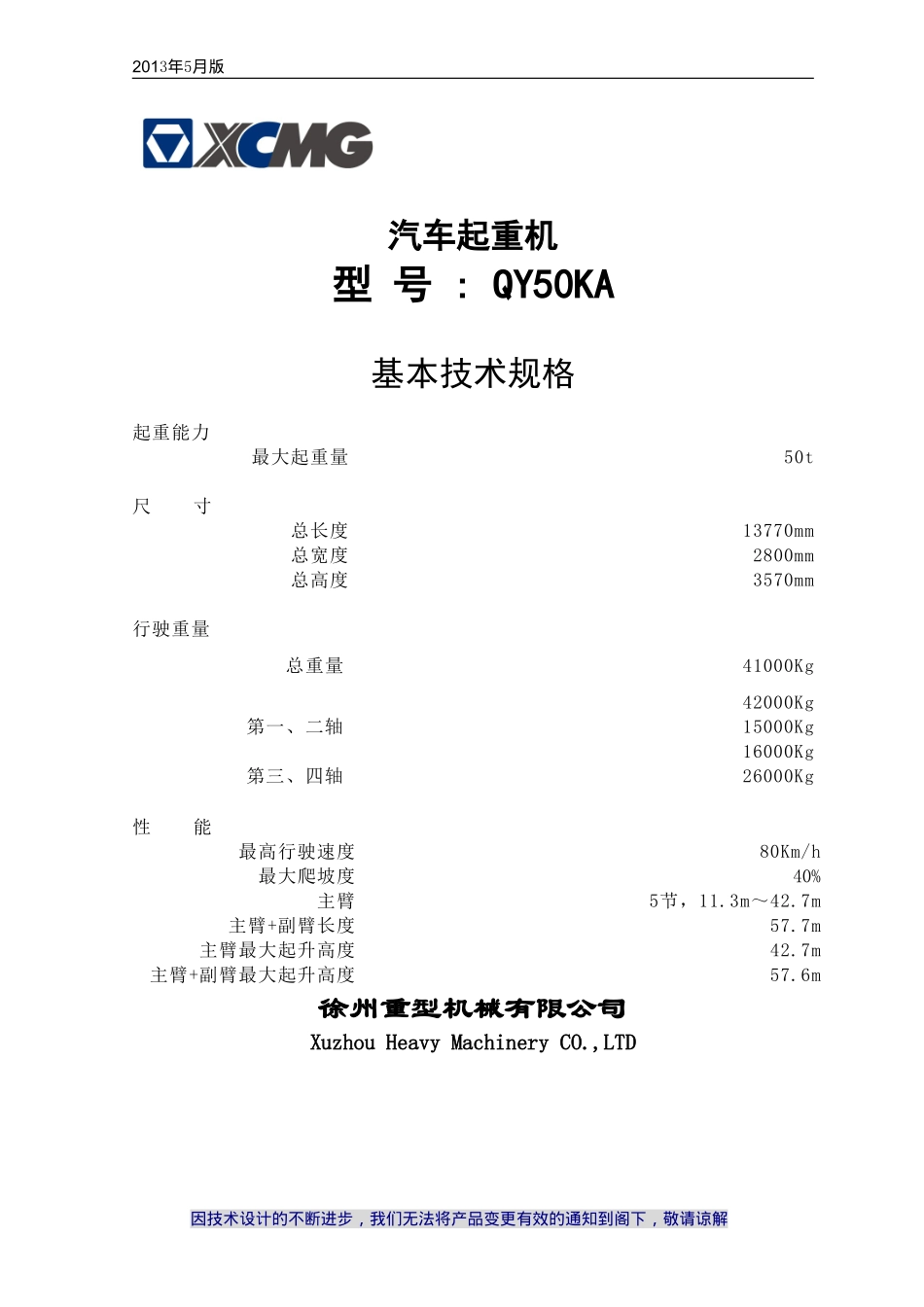

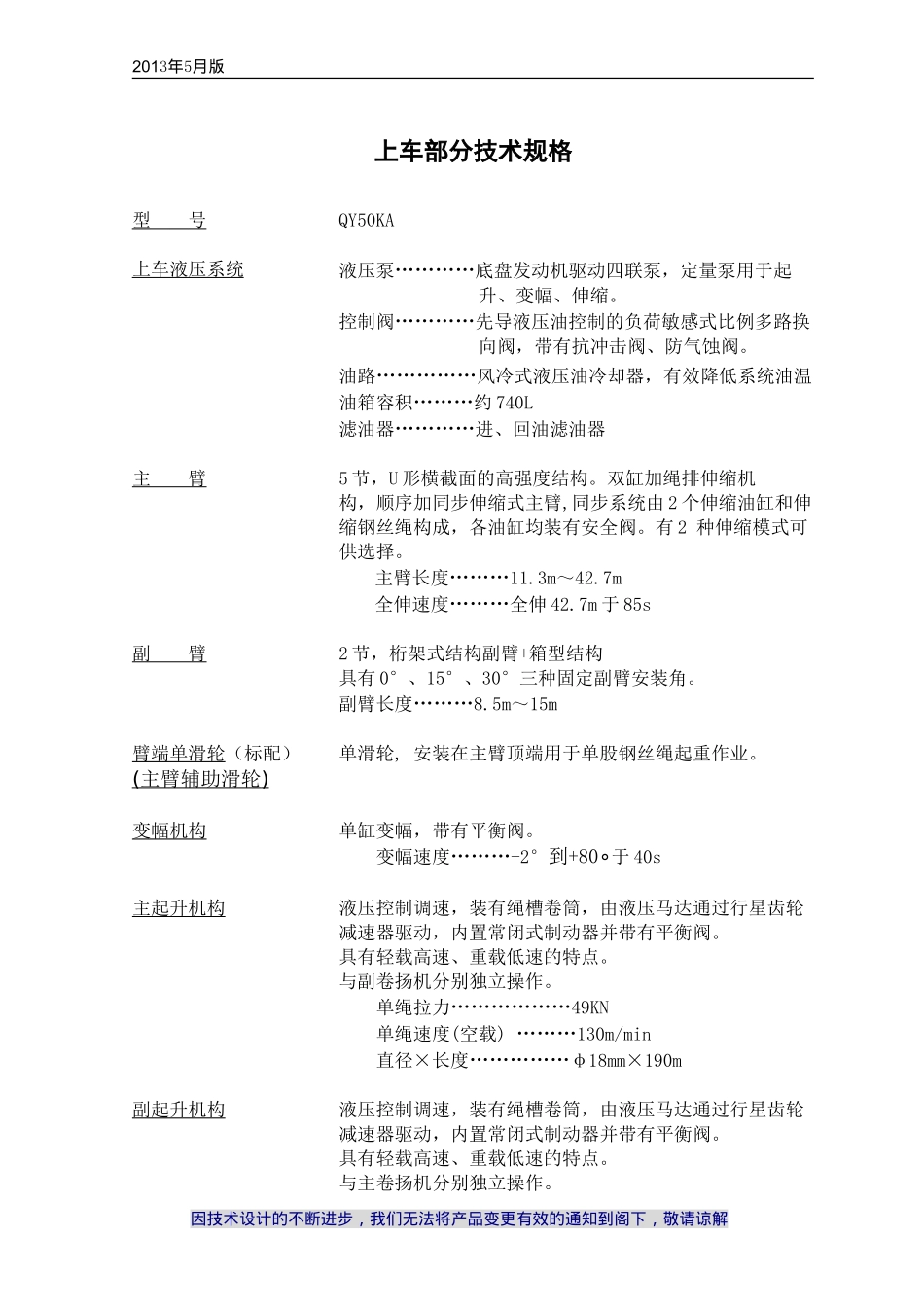

2013年5月版汽车起重机型号:QY50KA基本技术规格起重能力最大起重量50t尺寸总长度13770mm总宽度2800mm总高度3570mm行驶重量总重量41000Kg42000Kg第一、二轴15000Kg16000Kg第三、四轴26000Kg性能最高行驶速度80Km/h最大爬坡度40%主臂5节，11.3m～42.7m主臂+副臂长度57.7m主臂最大起升高度42.7m主臂+副臂最大起升高度57.6m徐州重型机械有限公司XuzhouHeavyMachineryCO.,LTD因技术设计的不断进步，我们无法将产品变更有效的通知到阁下，敬请谅解2013年5月版QY50KA产品特点和优势1.通过总体优化计算和优化布置，实现整车重量最低情况下的性能极大化，作业性能领先同行。动力系统有杭发发动机和潍柴发动机两种配置，平衡重可选择4.5t和5.5t两种作业模式，极大的拓宽了用户选择和使用范围。2.采用5节伸缩臂，优化的U形截面，高强度钢板，吊臂的起重性能在国内同行业中始终处于领先地位。嵌入式臂头，减少了吊重时的扭转、旁弯、以及滑块与吊臂点接触或线接触等现象；插入式滑块增加了起重臂的有效搭接长度，能有效避免局部失稳现象发生。专有伸缩技术，提高伸缩系统的主动安全性。3.液压系统新型LUDV控制技术应用，系统采用流量独立分配技术，当执行器所需流量大于泵的流量时，系统也会按比例将流量分配给各执行器，极大的提高了复合动作的性能。4.系统通过伸缩、变幅及起升各动作实现双泵合流，从而有效的提高了伸缩、变幅、起升的工作效率，满足了市场和客户的需求。5.新型散热系统，改善车辆散热能力，优化集风型导流板结构，增加双挡风板配置；增加系统排气口，进一步提高散热系统热交换效率。6.主副起升机构采用双泵合流和高压自动变量马达，可以有效提高起升速度，增大作业范围，实现重载低速、空载高速。7.回转机构采用行星式减速机及独特背压技术，提高系统刚度，有效消除回转抖动问题，保证回转的平稳、可靠。因技术设计的不断进步，我们无法将产品变更有效的通知到阁下，敬请谅解2013年5月版上车部分技术规格型号QY50KA上车液压系统液压泵…………底盘发动机驱动四联泵，定量泵用于起升、变幅、伸缩。控制阀…………先导液压油控制的负荷敏感式比例多路换向阀，带有抗冲击阀、防气蚀阀。油路……………风冷式液压油冷却器，有效降低系统油温油箱容积………约740L滤油器…………进、回油滤油器主臂5节，U形横截面的高强度结构。双缸加绳排伸缩机构，顺序加同步伸缩式主臂,同步系统由2个伸缩油缸和伸缩钢丝绳构成，各油缸均装有安全阀。有2种伸缩模式可供选择。主臂长度………11.3m～42.7m全伸速度………全伸42.7m于85s副臂2节，桁架式结构副臂+箱型结构具有0°、15°、30°三种固定副臂安装角。副臂长度………8.5m～15m臂端单滑轮（标配）(主臂辅助滑轮)单滑轮,安装在主臂顶端用于单股钢丝绳起重作业。变幅机构单缸变幅，带有平衡阀。变幅速度………-2°到+80∘于40s主起升机构液压控制调速，装有绳槽卷筒，由液压马达通过行星齿轮减速器驱动，内置常闭式制动器并带有平衡阀。具有轻载高速、重载低速的特点。与副卷扬机分别独立操作。单绳拉力………………49KN单绳速度(空载)………130m/min直径×长度……………φ18mm×190m副起升机构液压控制调速，装有绳槽卷筒，由液压马达通过行星齿轮减速器驱动，内置常闭式制动器并带有平衡阀。具有轻载高速、重载低速的特点。与主卷扬机分别独立操作。因技术设计的不断进步，我们无法将产品变更有效的通知到阁下，敬请谅解2013年5月版单绳拉力………49KN单绳速度(空载)………130m/min直径×长度………φ18mm×125m起重吊钩序号吊钩类型起重量（t）滑轮组重量（kg）数量备注1主吊钩5065171单钩2副吊钩401001单钩回转机构单排四点接触球内齿式回转支承（或可选三排滚柱式），可连续回转360°，回转支承滚柱轨道密封可防水防尘。定量马达，行星齿轮减速，内置常闭式制动器，可无级调速。回转速度………0～2.0r/min操纵方式液控先导操纵系统，整机具有良好的操控性。主操纵阀为负载敏感控制多路换向阀，先导操作系统具有良好的舒适性。上车操纵室人机工程学设计，安全舒适，配备安全玻璃、顶部保护栏、遮阳帘、外开式车门、可调式座椅等。标配...
