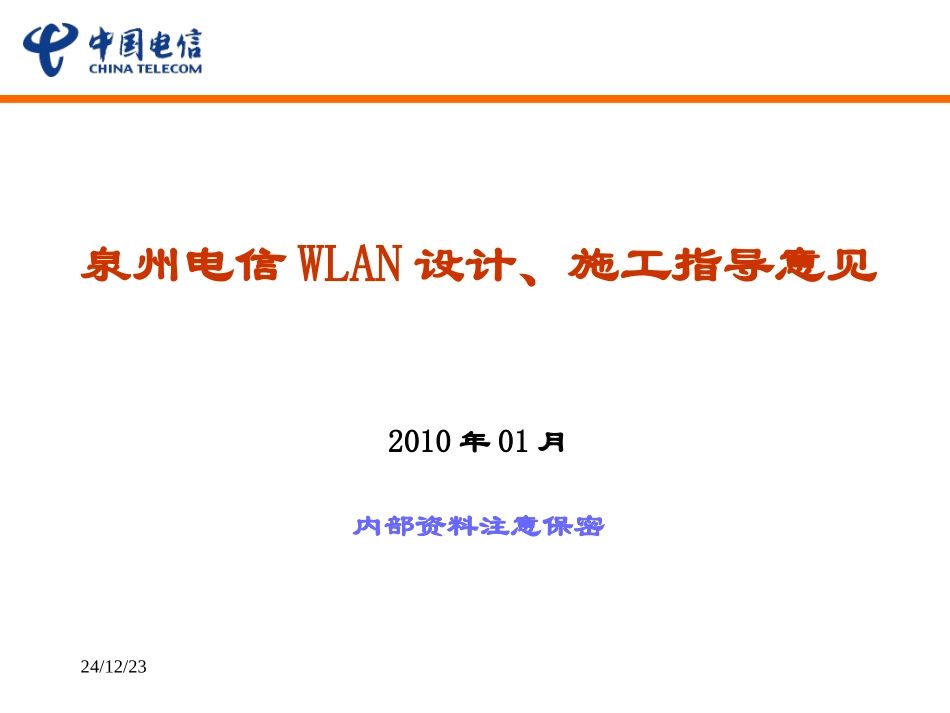

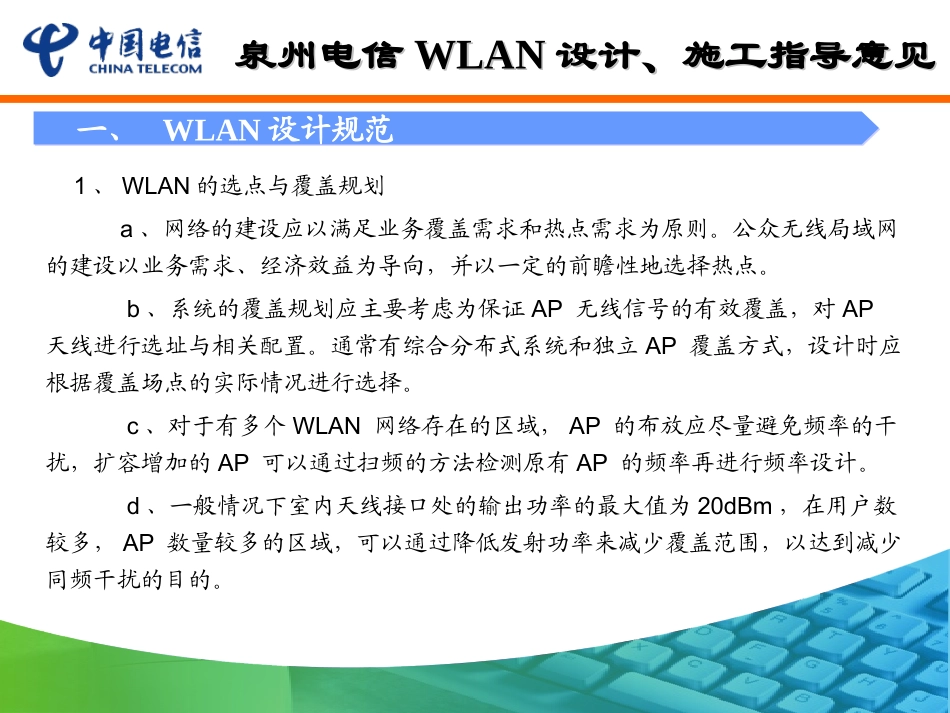

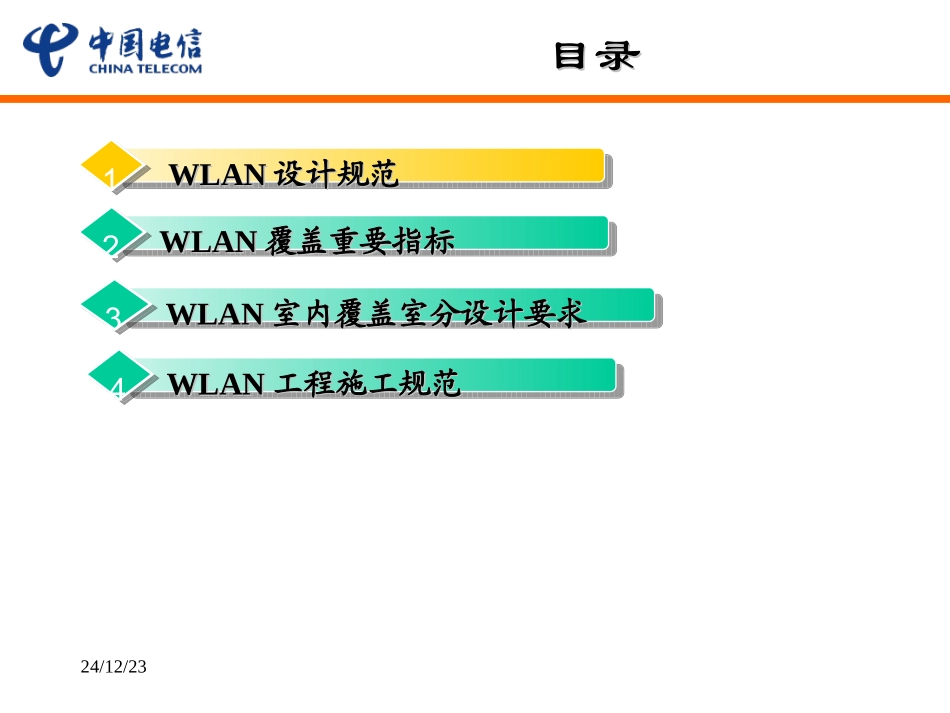

24/12/23泉州电信WLAN设计、施工指导意见2010年01月内部资料注意保密24/12/23目录目录WLANWLAN设计规范设计规范1WLANWLAN室内覆盖室分设计要求室内覆盖室分设计要求3WLANWLAN工程施工规范工程施工规范4WLANWLAN覆盖重要指标覆盖重要指标224/12/23泉州电信泉州电信WLANWLAN设计、施工指导意见设计、施工指导意见一、WLAN设计规范1、WLAN的选点与覆盖规划a、网络的建设应以满足业务覆盖需求和热点需求为原则。公众无线局域网的建设以业务需求、经济效益为导向，并以一定的前瞻性地选择热点。b、系统的覆盖规划应主要考虑为保证AP无线信号的有效覆盖，对AP天线进行选址与相关配置。通常有综合分布式系统和独立AP覆盖方式，设计时应根据覆盖场点的实际情况进行选择。c、对于有多个WLAN网络存在的区域，AP的布放应尽量避免频率的干扰，扩容增加的AP可以通过扫频的方法检测原有AP的频率再进行频率设计。d、一般情况下室内天线接口处的输出功率的最大值为20dBm，在用户数较多，AP数量较多的区域，可以通过降低发射功率来减少覆盖范围，以达到减少同频干扰的目的。24/12/23泉州电信泉州电信WLANWLAN设计、施工指导意设计、施工指导意见见一、WLAN设计规范2、室内覆盖设计原则系统室内覆盖采用新建（改造）综合分布系统或室内独立AP放装方式进行覆盖。已有室内分布系统的楼宇，宜改造原有系统，引入WLAN信号合路覆盖。设计应遵循以下原则：a、室内综合分布系统应做到结构简单，工程实施容易，不影响目标建筑物原有的结构和装修。b、室内无线综合分布系统应具有良好的兼容性和可扩充性，应满足CDMA、PHS、WLAN等系统接入要求。c、目标覆盖区域内应避免与室外信号之间过多的切换和干扰、避免对室外AP布局造成过多的调整。24/12/23泉州电信泉州电信WLANWLAN设计、施工指导意设计、施工指导意见见一、WLAN设计规范d、系统拓扑结构应易于拓展与组合，便于后续改造引入移动业务、增加AP等。应根据链路预算和原室内分布系统结构，合理选择合路点的安装位置，在满足WLAN覆盖/容量要求的前提下，尽量减少合路节点。e、室内分布系统信源AP安装位置应满足便于调测、维护和散热需要，设备周围的净空要求按设备的相关规范执行。f、室内分布系统信源AP供电宜采用本地供电方式。h、对于覆盖面积小且布放线缆传输困难的热点区域，宜采用多AP直接覆盖热点域，AP可视现场环境外置挂放或内置于吊顶中。吊顶中安装应注意满足维护需要。i、对于已有分布系统需合路WLAN的，应确认现有系统对WLAN频段的兼容性：若原系统不支持该频段，应进行改造。24/12/23泉州电信泉州电信WLANWLAN设计、施工指导意见设计、施工指导意见一、WLAN设计规范3、室内AP的选型与应用室内分布型AP设备和室内放装型AP设备a、室内分布型AP设备对于建筑面积较大、用户分布较广且已建有多系统合用的室内分布系统的场合，如大型办公楼、商住楼、酒店、宾馆、机场、车站等场景宜选用室内分布型AP设备，该类型设备接入室内分布系统作为WLAN系统的信号源，以实现对室内WLAN信号的覆盖。对于此类型如酒店、宾馆、学校宿舍楼覆盖信号应尽量考虑不要穿透两堵墙。对于房间结构比较特殊，门的材质为铁门且无窗户及玻璃窗，应尽量把天线引入室内。天线安装位置无障碍物阻挡且天线口输出需基本达到11DBM以上，才能达到覆盖指标要求。以下是通过对几所学校的宿舍楼覆盖实测例子如下：经贸学校6，7号楼泉州电信泉州电信WLANWLAN设计、施工指导意设计、施工指导意见见一、WLAN设计规范1.1场景一：普通宿舍楼宇1.1.1户型图1.1.2户型结构说明经贸学校6，7号楼为长走廊，宿舍靠走廊一侧，宿舍门为铁门，铁门上方有玻璃窗，两侧也有玻璃窗，并带铁栏杆，外观图详见左图。经贸学院6，7号楼平面图泉州电信泉州电信WLANWLAN设计、施工指导意设计、施工指导意见见一、WLAN设计规范1.1.3设计要求当天线口输出为11DB时，进入天线下方两侧房间（即示意图中7-516和7-517号房）信号约为-57至-65：平面结构图如下图：（红色点表示测试天线的位置）对于宿舍靠走廊一侧，宿舍门为铁门，铁门上方有玻璃窗，两侧也有玻璃窗，并带铁栏杆，单侧普通宿舍楼两个房间需一个天线覆盖，...
