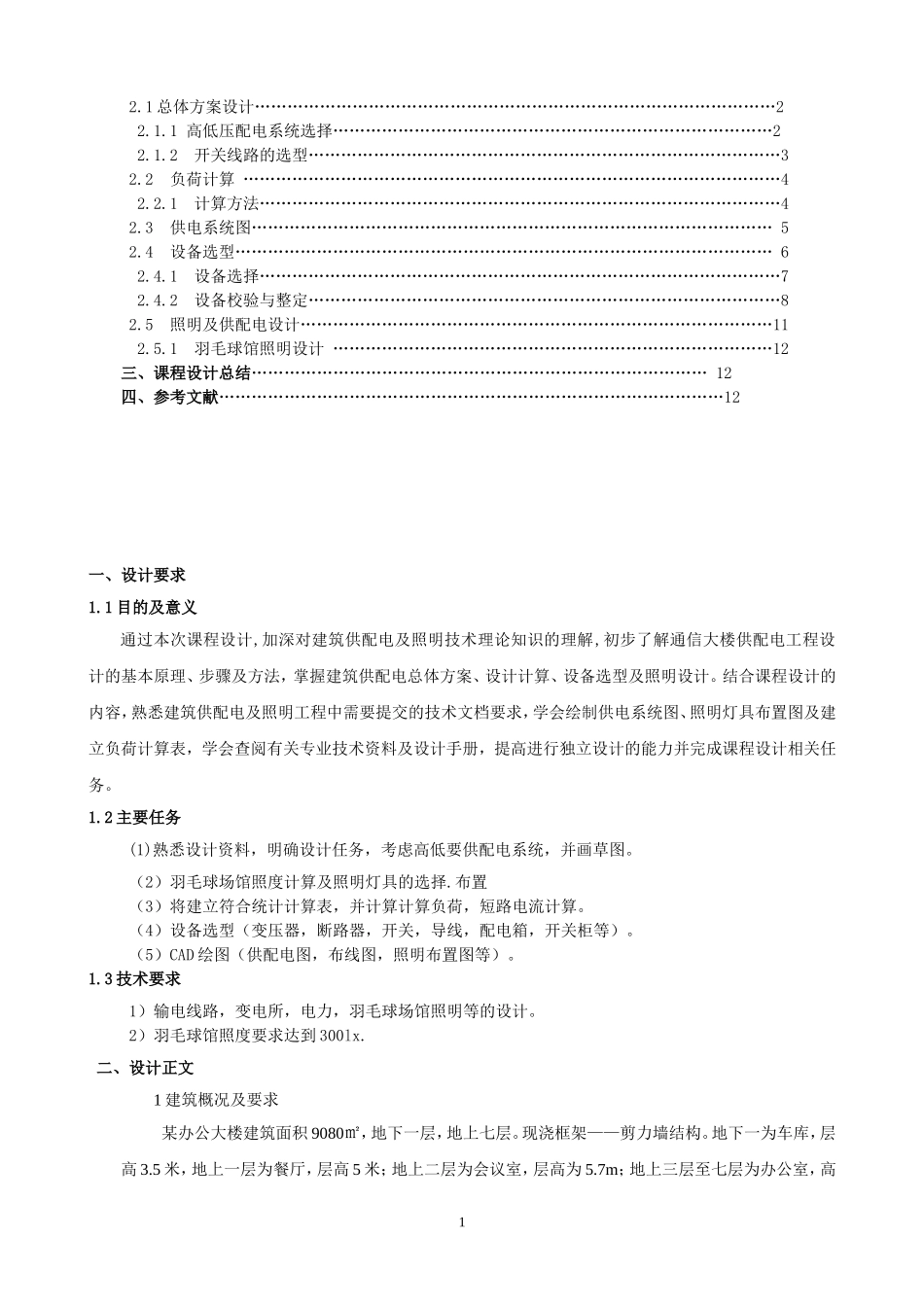

课程设计说明书（2011/2012学年第一学期）课程名称：建筑供配电及照明技术题目：某办公大楼建筑供配电及羽毛球馆照明设计专业班级：电气工程及其自动化4班姓名：刘福来学号：080060414指导教师：岑毅南王静爽设计周数：两周2011年12月23日目录一、设计要求1.1目的及意义………………………………………………………………………………………11.2主要任务…………………………………………………………………………………………11.3技术要求…………………………………………………………………………………………1二、设计正文2.1总体方案设计……………………………………………………………………………………22.1.1高低压配电系统选择………………………………………………………………………22.1.2开关线路的选型……………………………………………………………………………32.2负荷计算………………………………………………………………………………………42.2.1计算方法……………………………………………………………………………………42.3供电系统图……………………………………………………………………………………52.4设备选型………………………………………………………………………………………62.4.1设备选择……………………………………………………………………………………72.4.2设备校验与整定……………………………………………………………………………82.5照明及供配电设计……………………………………………………………………………112.5.1羽毛球馆照明设计………………………………………………………………………12三、课程设计总结…………………………………………………………………………12四、参考文献…………………………………………………………………………………12一、设计要求1.1目的及意义通过本次课程设计,加深对建筑供配电及照明技术理论知识的理解,初步了解通信大楼供配电工程设计的基本原理、步骤及方法，掌握建筑供配电总体方案、设计计算、设备选型及照明设计。结合课程设计的内容，熟悉建筑供配电及照明工程中需要提交的技术文档要求，学会绘制供电系统图、照明灯具布置图及建立负荷计算表，学会查阅有关专业技术资料及设计手册，提高进行独立设计的能力并完成课程设计相关任务。1.2主要任务(1)熟悉设计资料，明确设计任务，考虑高低要供配电系统，并画草图。（2）羽毛球场馆照度计算及照明灯具的选择.布置（3）将建立符合统计计算表，并计算计算负荷，短路电流计算。（4）设备选型（变压器，断路器，开关，导线，配电箱，开关柜等）。（5）CAD绘图（供配电图，布线图，照明布置图等）。1.3技术要求1）输电线路，变电所，电力，羽毛球场馆照明等的设计。2）羽毛球馆照度要求达到300lx.二、设计正文1建筑概况及要求某办公大楼建筑面积9080㎡，地下一层，地上七层。现浇框架——剪力墙结构。地下一为车库，层高3.5米，地上一层为餐厅，层高5米；地上二层为会议室，层高为5.7m；地上三层至七层为办公室，高1均为3.0m.班后0.15m，卫生间浴室垫层为0.13m，其他垫层为0.05m。首层二层有吊顶。根据统一的供电规划方案，低压电缆分七路埋地引入该建筑的低压配电室，为用电负荷供电，此段线路的电压损失为1%；本设计对消防负荷只提供相应的供电条件，不做具体的设计；二层会议室照明，音响等由专业的厂家设计施工，本设计只提供相应的供电条件。2，羽毛球场馆照明设计长40m宽20m，层高为2.8m，窗总宽38米，高1.7米，采用嵌入顶棚式YG701-3型3管荧光灯照明器照明，每支灯管额定光通量式2000lm，要求满足国际标准照度200lx.顶棚反射系数为70﹪，墙面的反射系数为65﹪，地板的反射系数为30﹪，玻璃的反射系数为8%。3用电设备某办公楼变电站负荷如下表：楼层负荷名称功率（KW）数量（台）合计（KW）层合计（KW）地下一层污水泵0.7564.515.5生活泵5.5211首次排风泵0.3710.37106.74通风泵1.111.1电加热器24248空调室内机0.180.8空调室内机0.2710.27通风机2.212.2通风机326热风机12448二层空调室内机0.2720.5415.1空调室内机0.7664.56排风机...
