大面积地坪激光整平机整平地面施工工法(中建 2008年)VIP免费

大面积地坪激光整平机整平地面施工工法(中建 2008年)_第1页
1/6
大面积地坪激光整平机整平地面施工工法(中建 2008年)_第2页
2/6
大面积地坪激光整平机整平地面施工工法(中建 2008年)_第3页
3/6

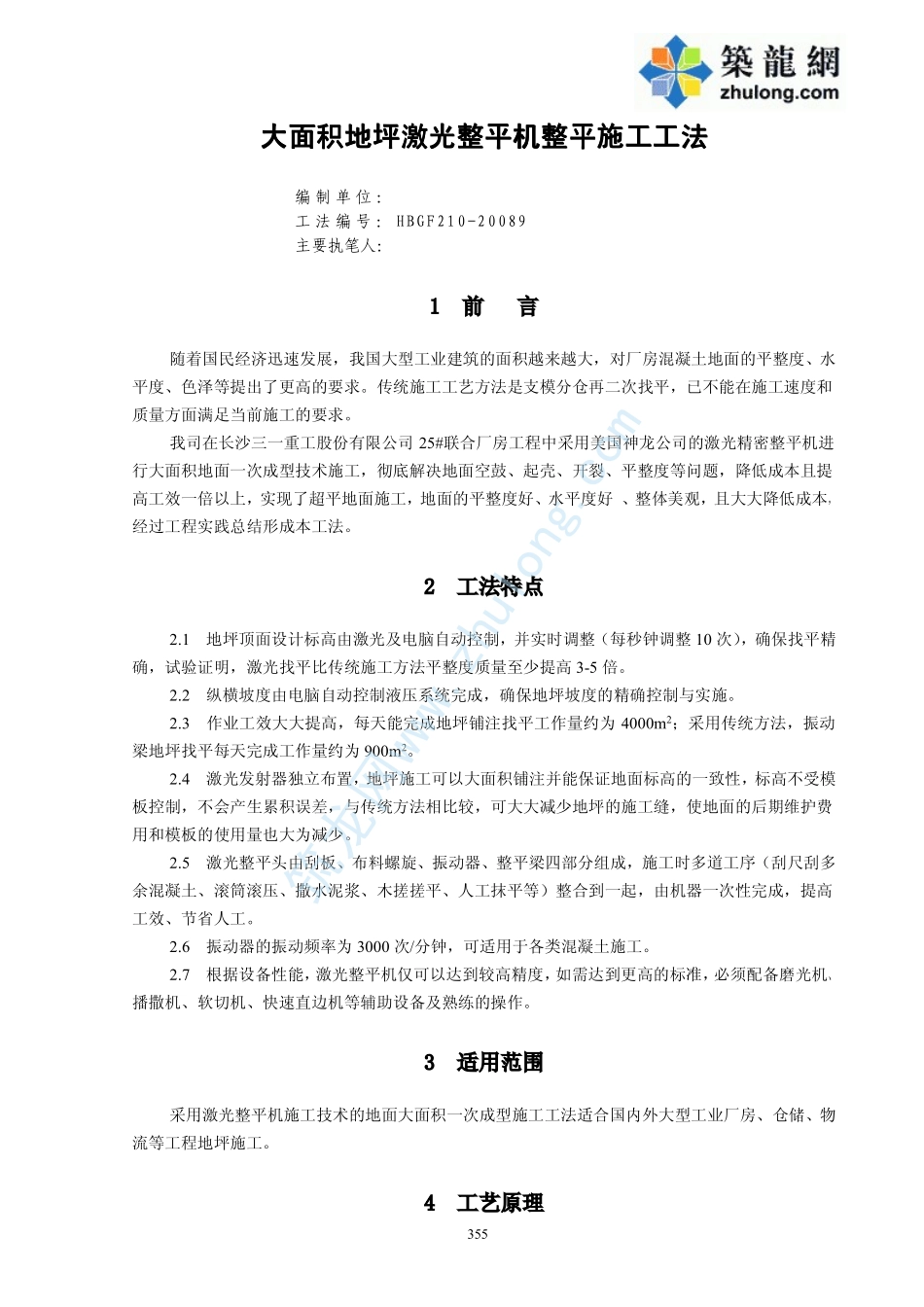

355大面积地坪激光整平机整平施工工法大面积地坪激光整平机整平施工工法大面积地坪激光整平机整平施工工法大面积地坪激光整平机整平施工工法编制单位:中建三局第三建设工程有限责任公司工法编号:HBGF210-20089主要执笔人:王伟、唐静、马新霞、许继明、方忠民1前言随着国民经济迅速发展,我国大型工业建筑的面积越来越大,对厂房混凝土地面的平整度、水平度、色泽等提出了更高的要求。传统施工工艺方法是支模分仓再二次找平,已不能在施工速度和质量方面满足当前施工的要求。我司在长沙三一重工股份有限公司25#联合厂房工程中采用美国神龙公司的激光精密整平机进行大面积地面一次成型技术施工,彻底解决地面空鼓、起壳、开裂、平整度等问题,降低成本且提高工效一倍以上,实现了超平地面施工,地面的平整度好、水平度好、整体美观,且大大降低成本,经过工程实践总结形成本工法。2工法特点2.1地坪顶面设计标高由激光及电脑自动控制,并实时调整(每秒钟调整10次),确保找平精确,试验证明,激光找平比传统施工方法平整度质量至少提高3-5倍。2.2纵横坡度由电脑自动控制液压系统完成,确保地坪坡度的精确控制与实施。2.3作业工效大大提高,每天能完成地坪铺注找平工作量约为4000m2;采用传统方法,振动梁地坪找平每天完成工作量约为900m2。2.4激光发射器独立布置,地坪施工可以大面积铺注并能保证地面标高的一致性,标高不受模板控制,不会产生累积误差,与传统方法相比较,可大大减少地坪的施工缝,使地面的后期维护费用和模板的使用量也大为减少。2.5激光整平头由刮板、布料螺旋、振动器、整平梁四部分组成,施工时多道工序(刮尺刮多余混凝土、滚筒滚压、撒水泥浆、木搓搓平、人工抹平等)整合到一起,由机器一次性完成,提高工效、节省人工。2.6振动器的振动频率为3000次/分钟,可适用于各类混凝土施工。2.7根据设备性能,激光整平机仅可以达到较高精度,如需达到更高的标准,必须配备磨光机、播撒机、软切机、快速直边机等辅助设备及熟练的操作。3适用范围采用激光整平机施工技术的地面大面积一次成型施工工法适合国内外大型工业厂房、仓储、物流等工程地坪施工。4工艺原理筑龙网www.zhulong.com356激光整平机的工艺原理是依靠液力驱动的整平头,配合激光系统和电脑控制系统在自动找平的同时完成整平工作。整平头上配备有一体化设计的刮板、搅拌螺旋、振动器和整平梁,将所有整平工作集于一身,并一次性完成。图4-1激光找平原理图4-2工作中的整平头(控制平面)刮板刀刮板刀偏心振动块偏心振动块整平梁整平梁布料螺旋布料螺旋工作方向工作方向刮板刀刮板刀偏心振动块偏心振动块整平梁整平梁布料螺旋布料螺旋工作方向工作方向筑龙网www.zhulong.com3575施工工艺流程及操作要点5.1施工工艺流程图5.1施工工艺流程5.2操作要点5.2.1基准点的设立,在地面的大约中央位置设立脚点固定不变的永久性基准点,一般设立设备基础或柱脚基础上或固定的柱子上。该基准是从地面面标高和激光束之间的精确距离。5.2.2设置激光发射器:根据设置的地面水平基准点和施工的位置布设激光发射器的位置,位置确保激光扫平机在施工过程中任何位置均可接收到激光发射器的信号。图5.2.2激光发射器5.2.3激光扫平机调试:根据信号发射器发射的信号调整混凝土扫平机工作头的水平及高度,确保其高度处于混凝土地面的表面水准,同时使用混凝土扫平机工作头处于水平状态,工作头两端高差不得超过0.5mm。5.2.4按地面设计标高安装宽度不大于6m模板(采用槽钢),用水准仪检测模板标高,对偏差处用楔块调整高度,保证模板的顶标高误差小于3mm。5.2.5混凝土的浇筑从一端开始,由内往外退行铺设。浇筑时应连续,时间间隔不得超过3小时,浇筑应严格按下图示意浇捣。5.2.6混凝土扫平机振捣扫平:随着混凝土浇筑进程同时进行扫平振捣。5.2.7养护:混凝土地面浇筑好后待可上人时采用塑料膜加麻袋覆盖洒水养护,每天洒水3-4铺注工作准备工作养护抹光收光设置周边模板基层处理表面撒水养护或喷养护剂养护用机械镘压光提浆混凝土送料铺垫层用机械镘收光抛光激光整平机铺注、振捣压实铺找平层(砂垫层)铺塑料薄膜层筑龙网www.z...
