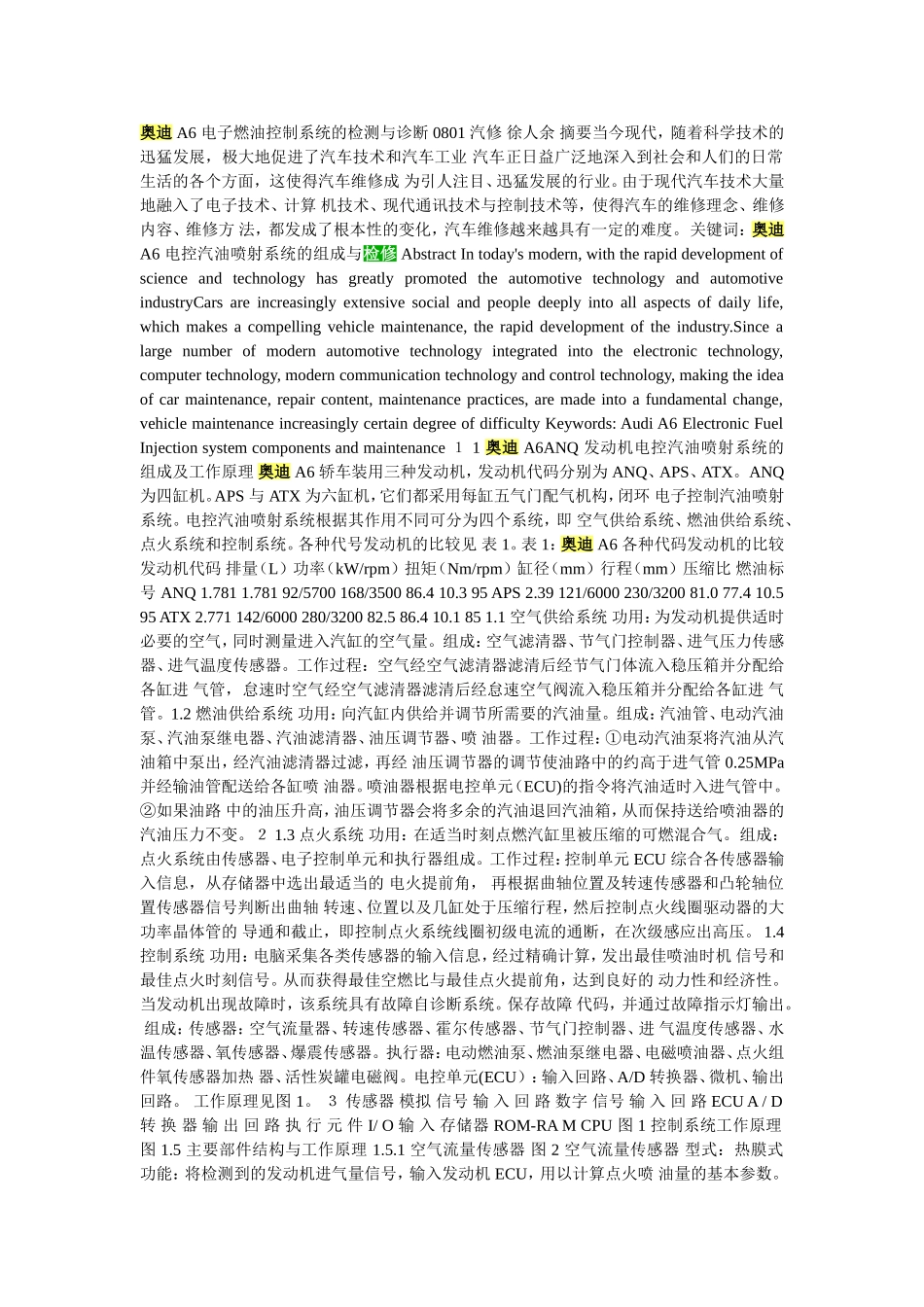

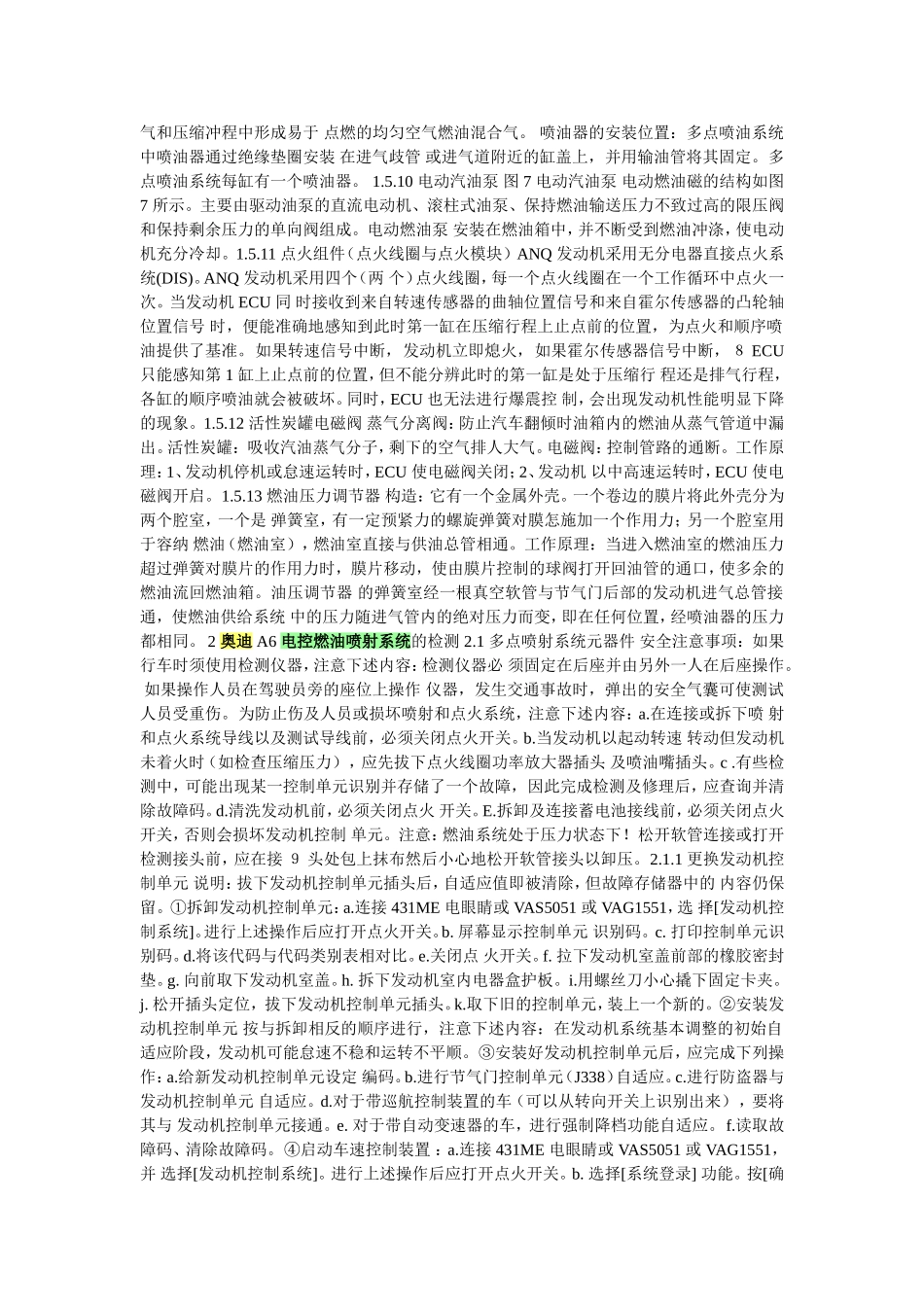

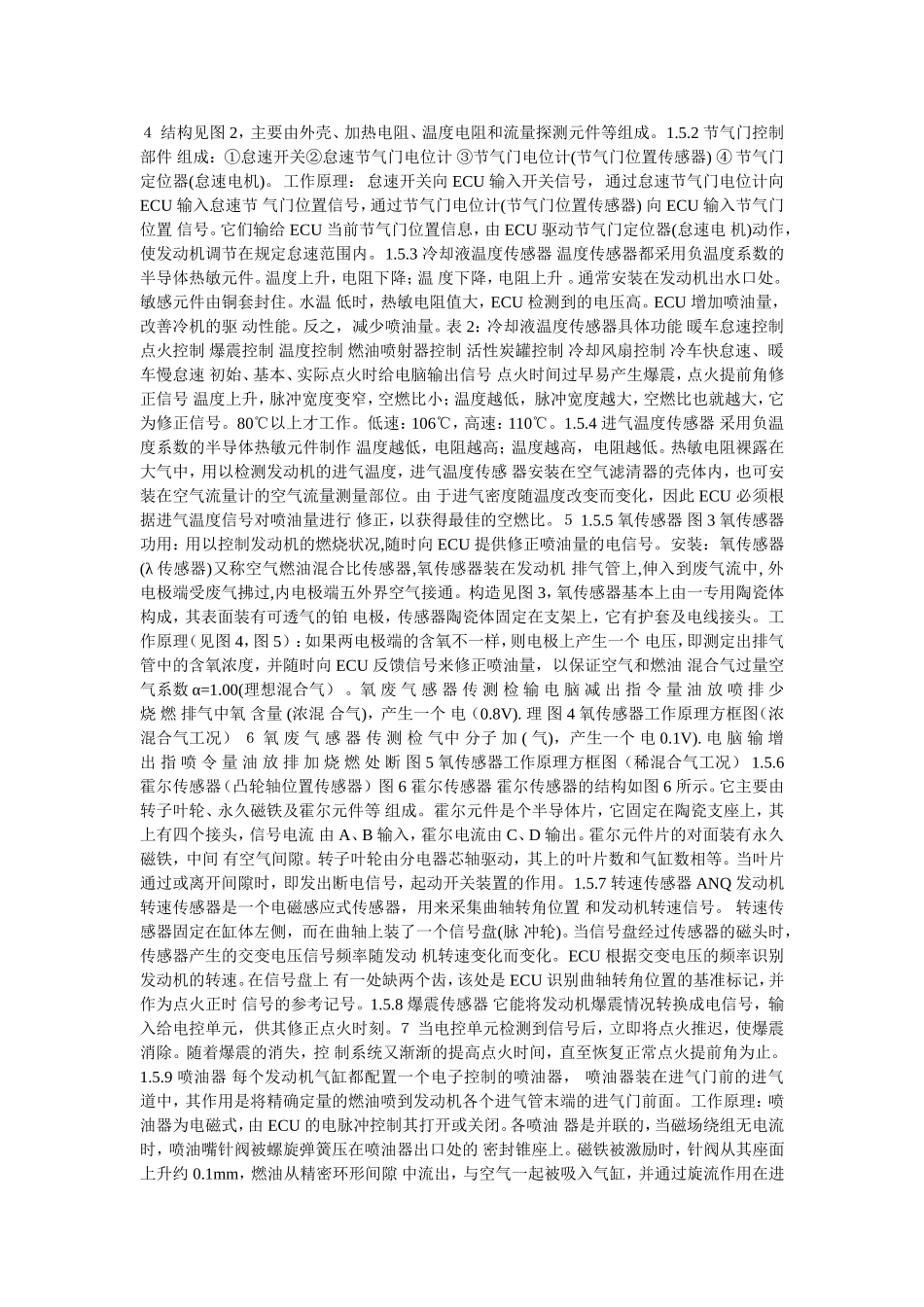

奥迪A6电子燃油控制系统的检测与诊断0801汽修徐人余摘要当今现代，随着科学技术的迅猛发展，极大地促进了汽车技术和汽车工业汽车正日益广泛地深入到社会和人们的日常生活的各个方面，这使得汽车维修成为引人注目、迅猛发展的行业。由于现代汽车技术大量地融入了电子技术、计算机技术、现代通讯技术与控制技术等，使得汽车的维修理念、维修内容、维修方法，都发成了根本性的变化，汽车维修越来越具有一定的难度。关键词：奥迪A6电控汽油喷射系统的组成与检修AbstractIntoday'smodern,withtherapiddevelopmentofscienceandtechnologyhasgreatlypromotedtheautomotivetechnologyandautomotiveindustryCarsareincreasinglyextensivesocialandpeopledeeplyintoallaspectsofdailylife,whichmakesacompellingvehiclemaintenance,therapiddevelopmentoftheindustry.Sincealargenumberofmodernautomotivetechnologyintegratedintotheelectronictechnology,computertechnology,moderncommunicationtechnologyandcontroltechnology,makingtheideaofcarmaintenance,repaircontent,maintenancepractices,aremadeintoafundamentalchange,vehiclemaintenanceincreasinglycertaindegreeofdifficultyKeywords:AudiA6ElectronicFuelInjectionsystemcomponentsandmaintenance１1奥迪A6ANQ发动机电控汽油喷射系统的组成及工作原理奥迪A6轿车装用三种发动机，发动机代码分别为ANQ、APS、ATX。ANQ为四缸机。APS与ATX为六缸机，它们都采用每缸五气门配气机构，闭环电子控制汽油喷射系统。电控汽油喷射系统根据其作用不同可分为四个系统，即空气供给系统、燃油供给系统、点火系统和控制系统。各种代号发动机的比较见表1。表1：奥迪A6各种代码发动机的比较发动机代码排量（L）功率（kW/rpm）扭矩（Nm/rpm）缸径（mm）行程（mm）压缩比燃油标号ANQ1.7811.78192/5700168/350086.410.395APS2.39121/6000230/320081.077.410.595ATX2.771142/6000280/320082.586.410.1851.1空气供给系统功用：为发动机提供适时必要的空气，同时测量进入汽缸的空气量。组成：空气滤清器、节气门控制器、进气压力传感器、进气温度传感器。工作过程：空气经空气滤清器滤清后经节气门体流入稳压箱并分配给各缸进气管，怠速时空气经空气滤清器滤清后经怠速空气阀流入稳压箱并分配给各缸进气管。1.2燃油供给系统功用：向汽缸内供给并调节所需要的汽油量。组成：汽油管、电动汽油泵、汽油泵继电器、汽油滤清器、油压调节器、喷油器。工作过程：①电动汽油泵将汽油从汽油箱中泵出，经汽油滤清器过滤，再经油压调节器的调节使油路中的约高于进气管0.25MPa并经输油管配送给各缸喷油器。喷油器根据电控单元（ECU)的指令将汽油适时入进气管中。②如果油路中的油压升高，油压调节器会将多余的汽油退回汽油箱，从而保持送给喷油器的汽油压力不变。２1.3点火系统功用：在适当时刻点燃汽缸里被压缩的可燃混合气。组成：点火系统由传感器、电子控制单元和执行器组成。工作过程：控制单元ECU综合各传感器输入信息，从存储器中选出最适当的电火提前角，再根据曲轴位置及转速传感器和凸轮轴位置传感器信号判断出曲轴转速、位置以及几缸处于压缩行程，然后控制点火线圈驱动器的大功率晶体管的导通和截止，即控制点火系统线圈初级电流的通断，在次级感应出高压。1.4控制系统功用：电脑采集各类传感器的输入信息，经过精确计算，发出最佳喷油时机信号和最佳点火时刻信号。从而获得最佳空燃比与最佳点火提前角，达到良好的动力性和经济性。当发动机出现故障时，该系统具有故障自诊断系统。保存故障代码，并通过故障指示灯输出。组成：传感器：空气流量器、转速传感器、霍尔传感器、节气门控制器、进气温度传感器、水温传感器、氧传感器、爆震传感器。执行器：电动燃油泵、燃油泵继电器、电磁喷油器、点火组件氧传感器加热器、活性炭罐电磁阀。电控单元(ECU）：输入回路、A/D转换器、微机、输出回路。工作原理见图1。３传感器模拟信号输入回路数字信号输入回路ECUA/D转换器输出回路执行元件I/O输入存储器ROM-RAMCPU图1控制系统工作原理图1.5主要部件结构与工...
