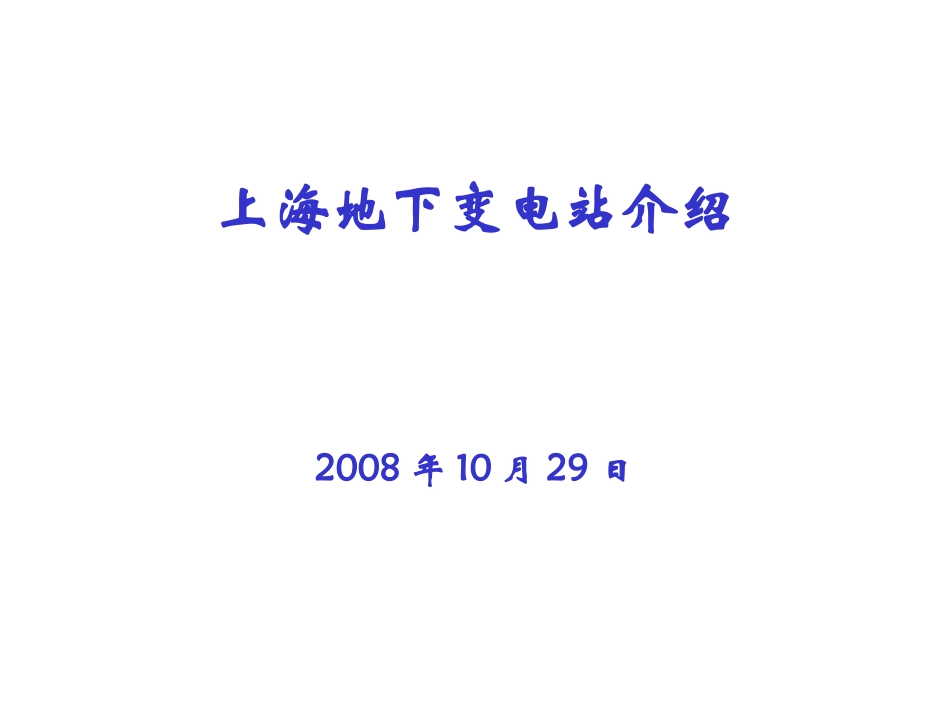

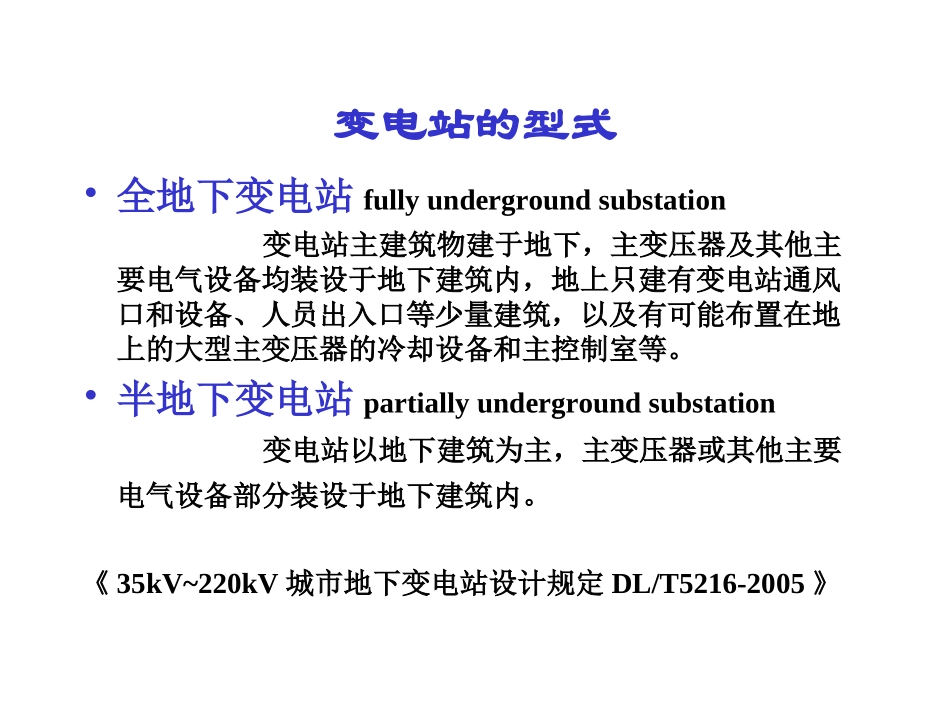

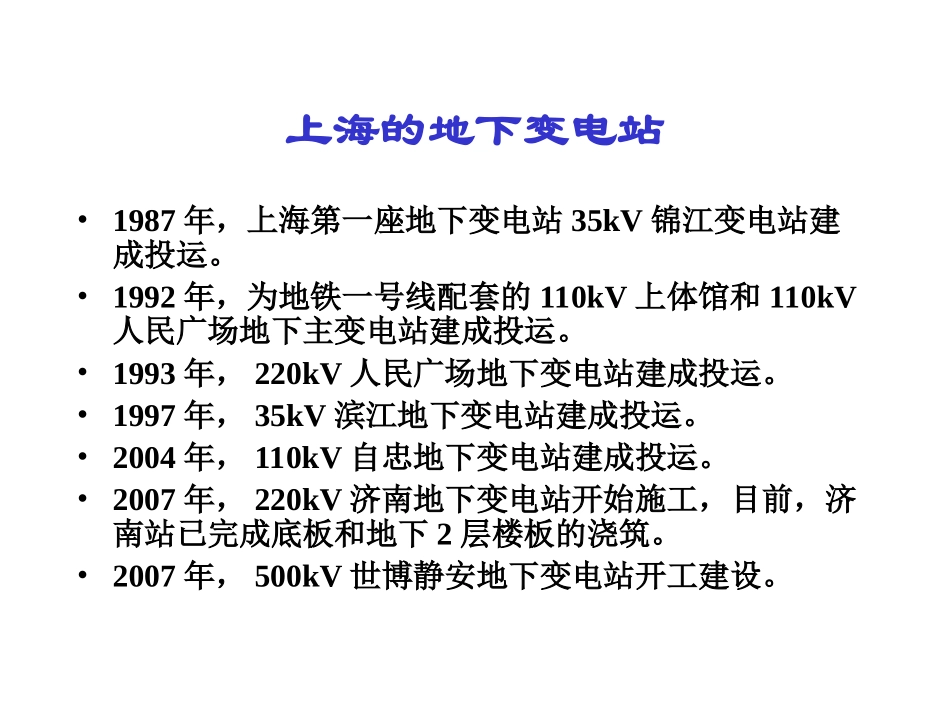

上海地下变电站介绍2008年10月29日变电站的型式•全地下变电站fullyundergroundsubstation变电站主建筑物建于地下，主变压器及其他主要电气设备均装设于地下建筑内，地上只建有变电站通风口和设备、人员出入口等少量建筑，以及有可能布置在地上的大型主变压器的冷却设备和主控制室等。•半地下变电站partiallyundergroundsubstation变电站以地下建筑为主，主变压器或其他主要电气设备部分装设于地下建筑内。《35kV~220kV城市地下变电站设计规定DL/T5216-2005》上海的地下变电站•1987年，上海第一座地下变电站35kV锦江变电站建成投运。•1992年，为地铁一号线配套的110kV上体馆和110kV人民广场地下主变电站建成投运。•1993年，220kV人民广场地下变电站建成投运。•1997年，35kV滨江地下变电站建成投运。•2004年，110kV自忠地下变电站建成投运。•2007年，220kV济南地下变电站开始施工，目前，济南站已完成底板和地下2层楼板的浇筑。•2007年，500kV世博静安地下变电站开工建设。上海地下变电站数量2008.3电压等级全地下半地下小计35kV426110kV22628220kV325500kV1—1小计301040上海地下变电站数量2008.3051015202530354035kV110kV220kV500kV全地下半地下合计国内外情况•就全国来说，上海的地下变电站起步较早，但从已建成投运的数量来说，比北京要少一些。据2006年的统计资料，北京电力公司投入运行的地下变电站达到30座，全部位于中心城区。与发达国家相比，上海的地下变电站数量更少。如日本东京电力公司从1960年开始就建设了最早的154kV地下变电站。截止2003年3月，东京电力公司所辖的各电压等级的地下变、配电站共202座，其中500kV地下变电站1座，275kV地下变电站14座。国内外情况•地下变电站投资巨大，建设难度较大，但通过优化设计减少变电站地下空间体积、通过与地面工业建筑结合建造降低总体建设成本等方法和措施，地下变电站还有较大的应用前景和发展空间。在市中心建设地下变电站，可以解决以下问题•选址难。•噪声影响。•与环境协调。•防火要求高。地下变电站建设规模•500kV：3台500kV主变，单组容量为1500MVA；3台220kV主变，单台容量为300MVA。•220kV：3台主变，单台容量为240MVA或300MVA。•110kV：电业系统为3台主变，单台容量为40MVA；地铁一般为2台主变，单台容量有63MVA、50MVA、40MVA和31.5MVA多种型式。•35kV：3台主变，单台容量为20MVA或31.5MVA。1电气部分•主接线在可靠的基础上尽可能简化；•主设备应可靠性高，维修率低，设备小型化，重量小；•设备布置应紧凑，充分利用地下空间；•尽量选用无油化的设备，提高防火性能；•电缆进出口与外面的隧道或排管的连接应方便，注意减少电缆的长度。建设规模•上海电网的变电站110kV和35kV部分采用了典型的接线形式。一般将110kV和35kV设备一次上齐。•对于主变压器，其数量的选择主要依据当地的负荷情况及可靠性的要求，如果二台主变可以满足要求，建议第三台主变远景根据负荷发展情况再建设，不必本期上齐。
