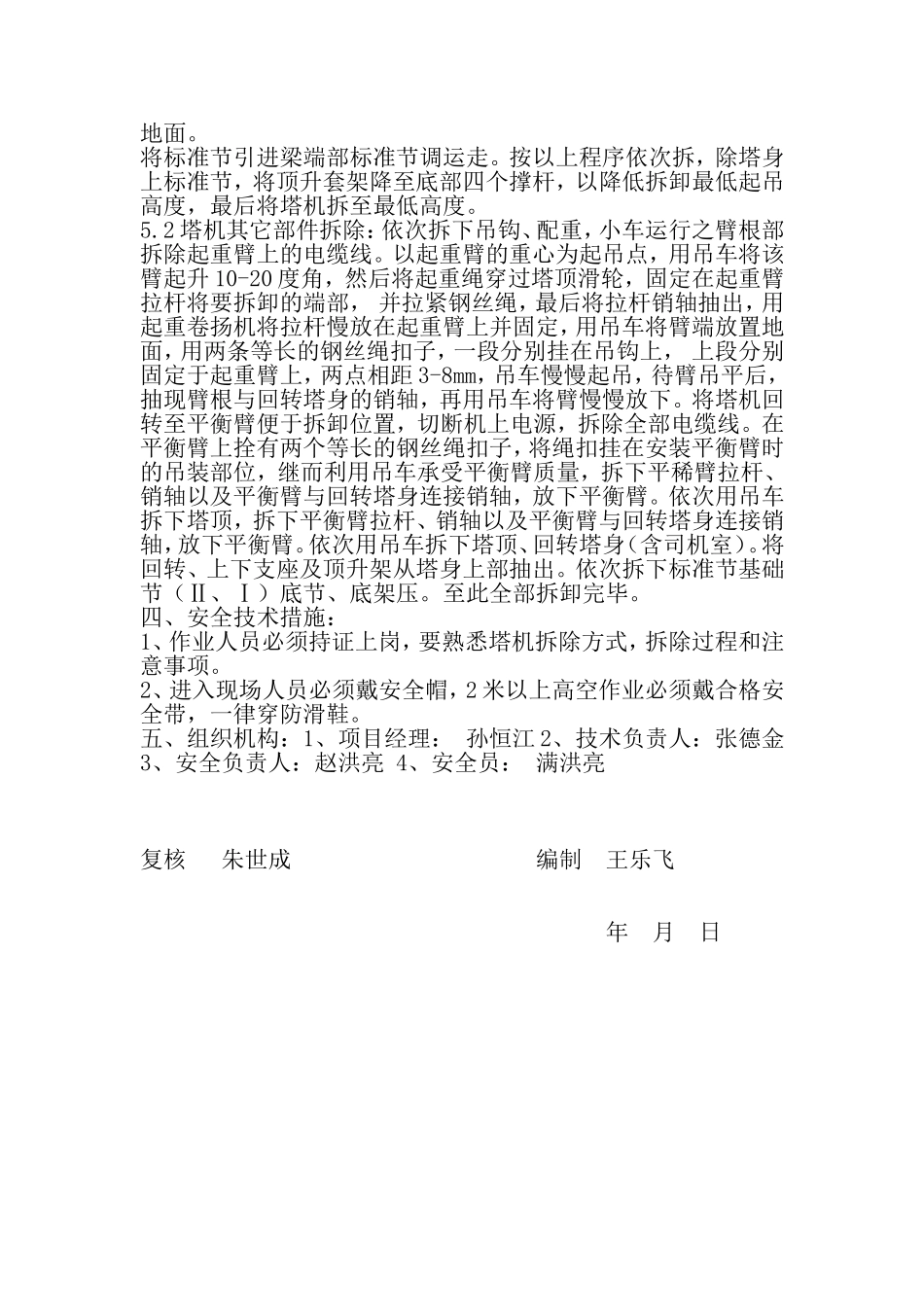

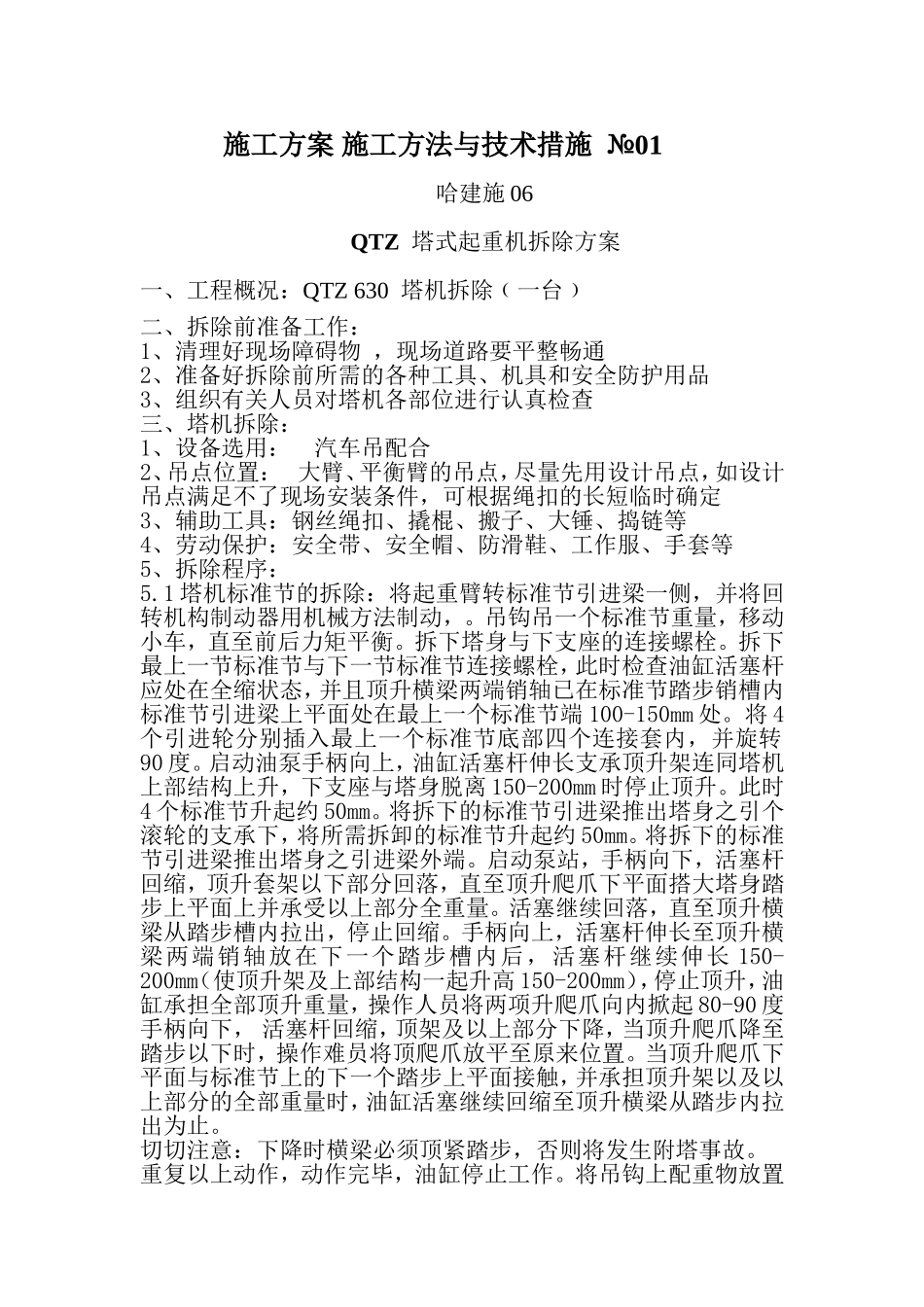

施工方案施工方法与技术措施№01哈建施06QTZ塔式起重机拆除方案一、工程概况：QTZ630塔机拆除﹙一台﹚二、拆除前准备工作：1、清理好现场障碍物，现场道路要平整畅通2、准备好拆除前所需的各种工具、机具和安全防护用品3、组织有关人员对塔机各部位进行认真检查三、塔机拆除：1、设备选用：汽车吊配合2、吊点位置：大臂、平衡臂的吊点，尽量先用设计吊点，如设计吊点满足不了现场安装条件，可根据绳扣的长短临时确定3、辅助工具：钢丝绳扣、撬棍、搬子、大锤、捣链等4、劳动保护：安全带、安全帽、防滑鞋、工作服、手套等5、拆除程序：5.1塔机标准节的拆除：将起重臂转标准节引进梁一侧，并将回转机构制动器用机械方法制动，。吊钩吊一个标准节重量，移动小车，直至前后力矩平衡。拆下塔身与下支座的连接螺栓。拆下最上一节标准节与下一节标准节连接螺栓，此时检查油缸活塞杆应处在全缩状态，并且顶升横梁两端销轴已在标准节踏步销槽内标准节引进梁上平面处在最上一个标准节端100-150mm处。将4个引进轮分别插入最上一个标准节底部四个连接套内，并旋转90度。启动油泵手柄向上，油缸活塞杆伸长支承顶升架连同塔机上部结构上升，下支座与塔身脱离150-200mm时停止顶升。此时4个标准节升起约50mm。将拆下的标准节引进梁推出塔身之引个滚轮的支承下，将所需拆卸的标准节升起约50mm。将拆下的标准节引进梁推出塔身之引进梁外端。启动泵站，手柄向下，活塞杆回缩，顶升套架以下部分回落，直至顶升爬爪下平面搭大塔身踏步上平面上并承受以上部分全重量。活塞继续回落，直至顶升横梁从踏步槽内拉出，停止回缩。手柄向上，活塞杆伸长至顶升横梁两端销轴放在下一个踏步槽内后，活塞杆继续伸长150-200mm（使顶升架及上部结构一起升高150-200mm），停止顶升，油缸承担全部顶升重量，操作人员将两项升爬爪向内掀起80-90度手柄向下，活塞杆回缩，顶架及以上部分下降，当顶升爬爪降至踏步以下时，操作难员将顶爬爪放平至原来位置。当顶升爬爪下平面与标准节上的下一个踏步上平面接触，并承担顶升架以及以上部分的全部重量时，油缸活塞继续回缩至顶升横梁从踏步内拉出为止。切切注意：下降时横梁必须顶紧踏步，否则将发生附塔事故。重复以上动作，动作完毕，油缸停止工作。将吊钩上配重物放置地面。将标准节引进梁端部标准节调运走。按以上程序依次拆，除塔身上标准节，将顶升套架降至底部四个撑杆，以降低拆卸最低起吊高度，最后将塔机拆至最低高度。5.2塔机其它部件拆除：依次拆下吊钩、配重，小车运行之臂根部拆除起重臂上的电缆线。以起重臂的重心为起吊点，用吊车将该臂起升10-20度角，然后将起重绳穿过塔顶滑轮，固定在起重臂拉杆将要拆卸的端部，并拉紧钢丝绳，最后将拉杆销轴抽出，用起重卷扬机将拉杆慢放在起重臂上并固定，用吊车将臂端放置地面，用两条等长的钢丝绳扣子，一段分别挂在吊钩上，上段分别固定于起重臂上，两点相距3-8mm，吊车慢慢起吊，待臂吊平后，抽现臂根与回转塔身的销轴，再用吊车将臂慢慢放下。将塔机回转至平衡臂便于拆卸位置，切断机上电源，拆除全部电缆线。在平衡臂上拴有两个等长的钢丝绳扣子，将绳扣挂在安装平衡臂时的吊装部位，继而利用吊车承受平衡臂质量，拆下平稀臂拉杆、销轴以及平衡臂与回转塔身连接销轴，放下平衡臂。依次用吊车拆下塔顶，拆下平衡臂拉杆、销轴以及平衡臂与回转塔身连接销轴，放下平衡臂。依次用吊车拆下塔顶、回转塔身（含司机室）。将回转、上下支座及顶升架从塔身上部抽出。依次拆下标准节基础节（Ⅱ、Ⅰ）底节、底架压。至此全部拆卸完毕。四、安全技术措施：1、作业人员必须持证上岗，要熟悉塔机拆除方式，拆除过程和注意事项。2、进入现场人员必须戴安全帽，2米以上高空作业必须戴合格安全带，一律穿防滑鞋。五、组织机构：1、项目经理：孙恒江2、技术负责人：张德金3、安全负责人：赵洪亮4、安全员：满洪亮复核朱世成编制王乐飞年月日哈尔滨建筑工程质量监督研究会监制
