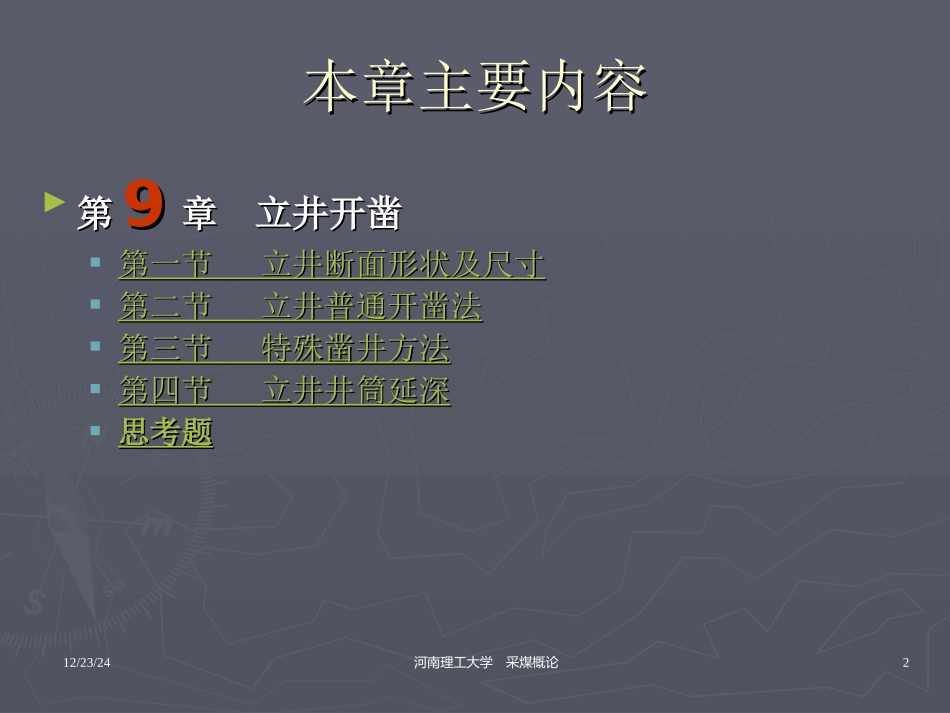

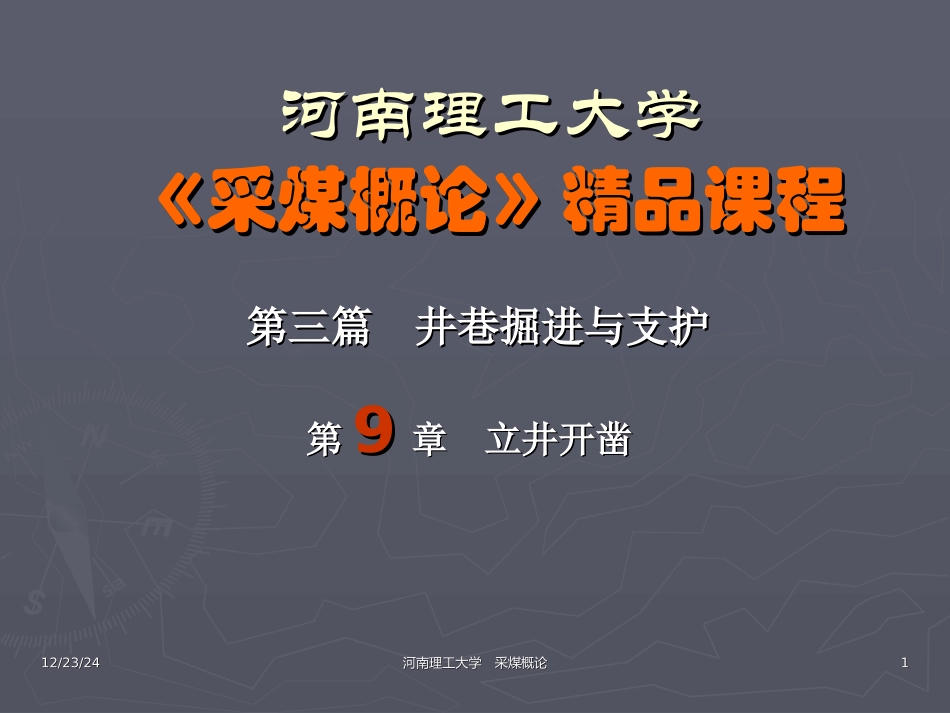

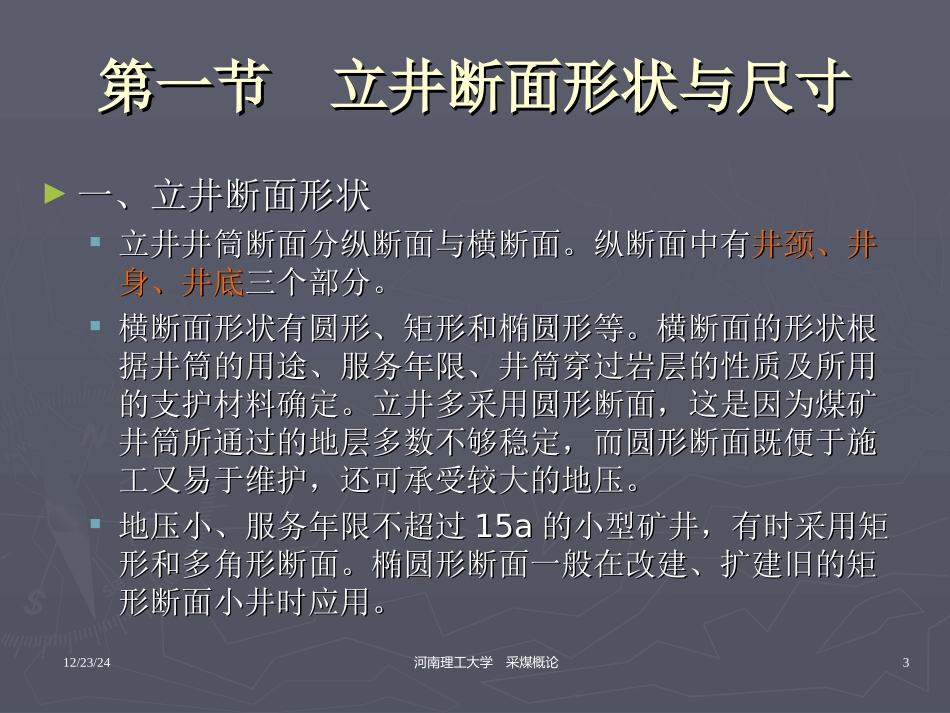

12/23/2412/23/24河南理工大学采煤概论河南理工大学采煤概论11河南理工大学河南理工大学《采煤概论》精品课程《采煤概论》精品课程第三篇井巷掘进与支护第三篇井巷掘进与支护第第99章立井开凿章立井开凿12/23/24河南理工大学采煤概论2本章主要内容本章主要内容►第第99章立井开凿章立井开凿第一节立井断面形状及尺寸第一节立井断面形状及尺寸第二节立井普通开凿法第二节立井普通开凿法第三节特殊凿井方法第三节特殊凿井方法第四节立井井筒延深第四节立井井筒延深思考题思考题12/23/24河南理工大学采煤概论3第一节立井断面形状与尺寸第一节立井断面形状与尺寸►一、立井断面形状一、立井断面形状立井井筒断面分纵断面与横断面。纵断面中有立井井筒断面分纵断面与横断面。纵断面中有井颈、井井颈、井身、井底身、井底三个部分。三个部分。横断面形状有圆形、矩形和椭圆形等。横断面的形状根横断面形状有圆形、矩形和椭圆形等。横断面的形状根据井筒的用途、服务年限、井筒穿过岩层的性质及所用据井筒的用途、服务年限、井筒穿过岩层的性质及所用的支护材料确定。立井多采用圆形断面，这是因为煤矿的支护材料确定。立井多采用圆形断面，这是因为煤矿井筒所通过的地层多数不够稳定，而圆形断面既便于施井筒所通过的地层多数不够稳定，而圆形断面既便于施工又易于维护，还可承受较大的地压。工又易于维护，还可承受较大的地压。地压小、服务年限不超过地压小、服务年限不超过15a15a的小型矿井，有时采用矩的小型矿井，有时采用矩形和多角形断面。椭圆形断面一般在改建、扩建旧的矩形和多角形断面。椭圆形断面一般在改建、扩建旧的矩形断面小井时应用。形断面小井时应用。12/23/24河南理工大学采煤概论4图9-1立井井筒的组成1-翻笼硐室；2—装载硐室12/23/24河南理工大学采煤概论5第一节立井断面形状与尺寸第一节立井断面形状与尺寸►二、立井断面尺寸二、立井断面尺寸立井撕面尺寸的大小决定于井筒的用途、设备和立井撕面尺寸的大小决定于井筒的用途、设备和所需要通过的风量。所需要通过的风量。为便于采用标准设计，我国煤矿立井净直径按为便于采用标准设计，我国煤矿立井净直径按0.5m0.5m进级，净直径进级，净直径6.5m6.5m以上特殊布置的井筒以上特殊布置的井筒或小煤窑井筒不在此限。井筒断面布置方式大致或小煤窑井筒不在此限。井筒断面布置方式大致有图有图9-29-2中的几种。中的几种。12/23/24河南理工大学采煤概论6图9-2井筒断面布置方式1－箕斗；2—罐笼；3—梯子间；4—管路电缆间；5—罐道梁；6—罐道；7—钢丝绳罐道；8—防坠钢绳12/23/24河南理工大学采煤概论7第二节立井普通开凿法第二节立井普通开凿法►目前，立井施工主要还是凿岩爆破为主的普通施工目前，立井施工主要还是凿岩爆破为主的普通施工法。立井施工过程可分为法。立井施工过程可分为准备工作准备工作，，表土施工表土施工和和基基岩施工岩施工三个部分。在表土施工中，破岩容易，而支三个部分。在表土施工中，破岩容易，而支护却十分复杂。在基岩中掘进，破岩比较困难，需护却十分复杂。在基岩中掘进，破岩比较困难，需钻眼爆破，而支护并不太困难。准备工作是为顺利钻眼爆破，而支护并不太困难。准备工作是为顺利进行表土和基岩施工不可缺少的一步，应该周密细进行表土和基岩施工不可缺少的一步，应该周密细致的考虑和实施。致的考虑和实施。►立井在正常施工阶段，要安装专用凿井井架，并自立井在正常施工阶段，要安装专用凿井井架，并自上而下设置下述供施工用的设施，如图上而下设置下述供施工用的设施，如图9-39-3所示。所示。12/23/24河南理工大学采煤概论8图9—3立井井筒施工示意图1—天轮；2—凿井井架；3—卸矸台；4—排水管；5—井盖门；6—混凝土搅拌机；7—封口盘；8—混凝土输送管；9—固定盘；10—吊泵通过口；11—吊盘上层盘；12—壁座；13—气动绞车；14—吊盘下层盘；15—金属模板；16—吊泵；17—抓岩机；18—吸水龙头；19—卸矸溜槽；20—溜槽闸门21—临时轨道；22—矿车；23—扇风机；24—压风机房；25—稳车；26—提升机房；27—风筒；28—滑架与保护伞；29—稳绳；3...
