CAD图案填充自己做 教程打造个性化填充图案VIP免费

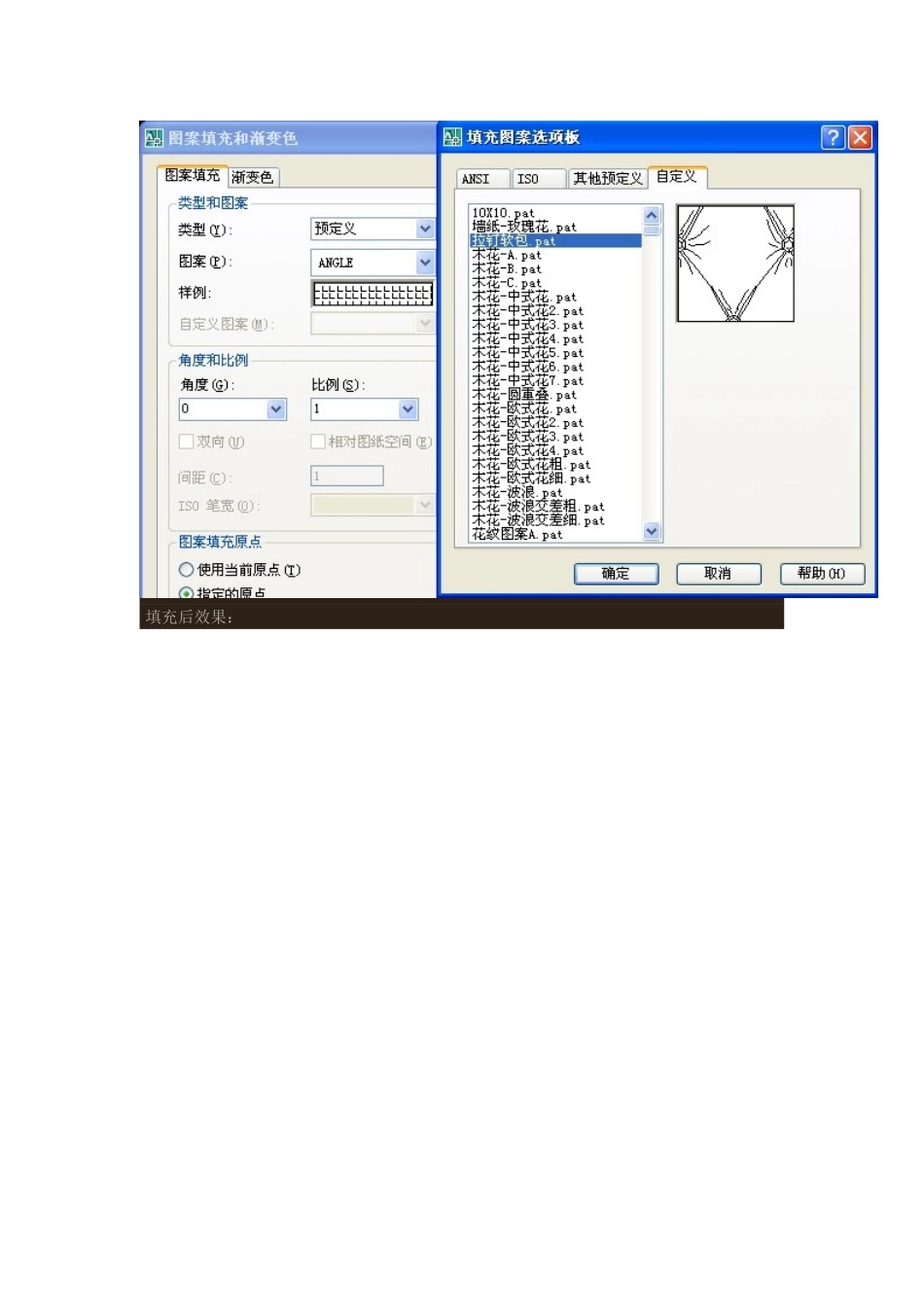

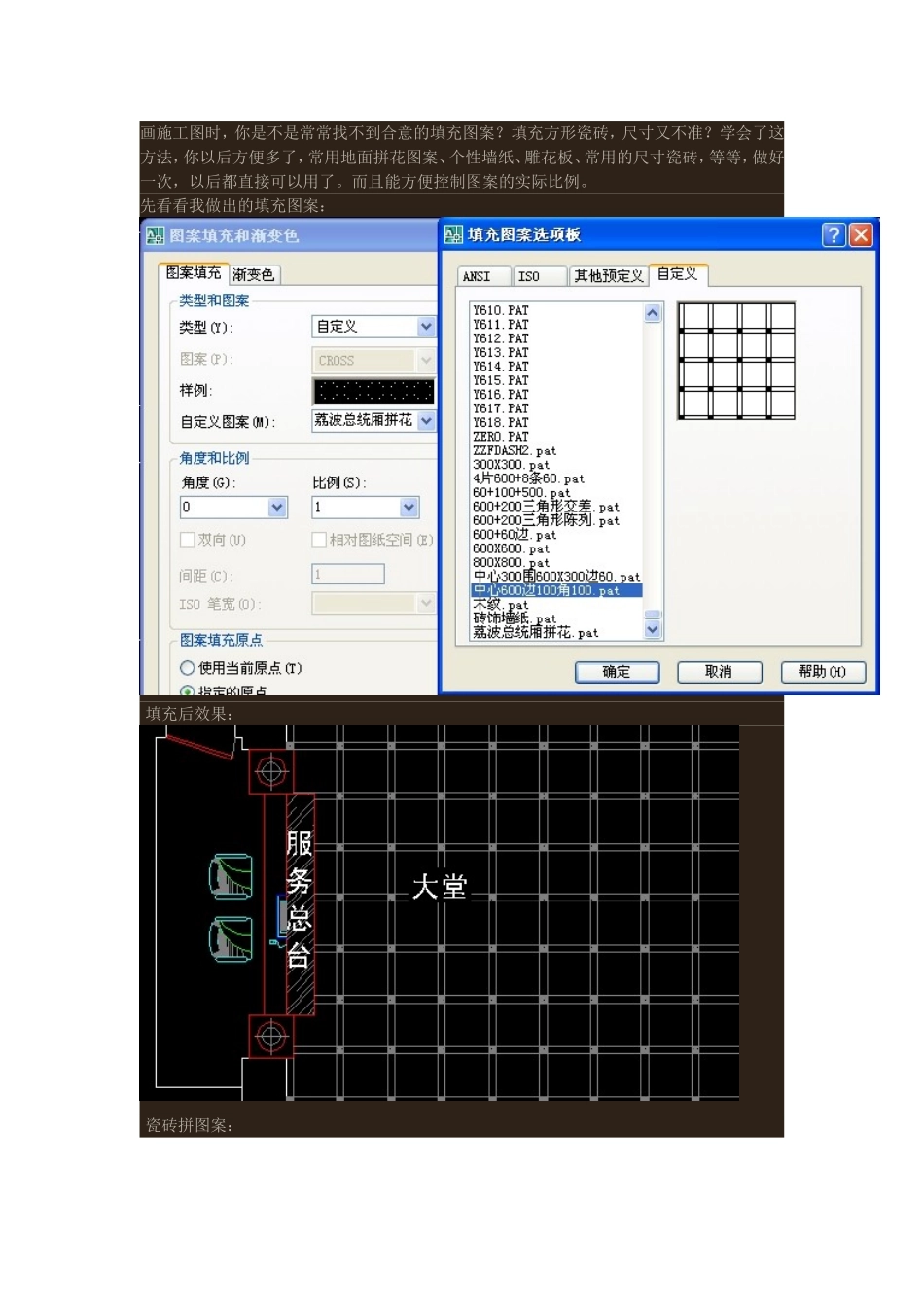

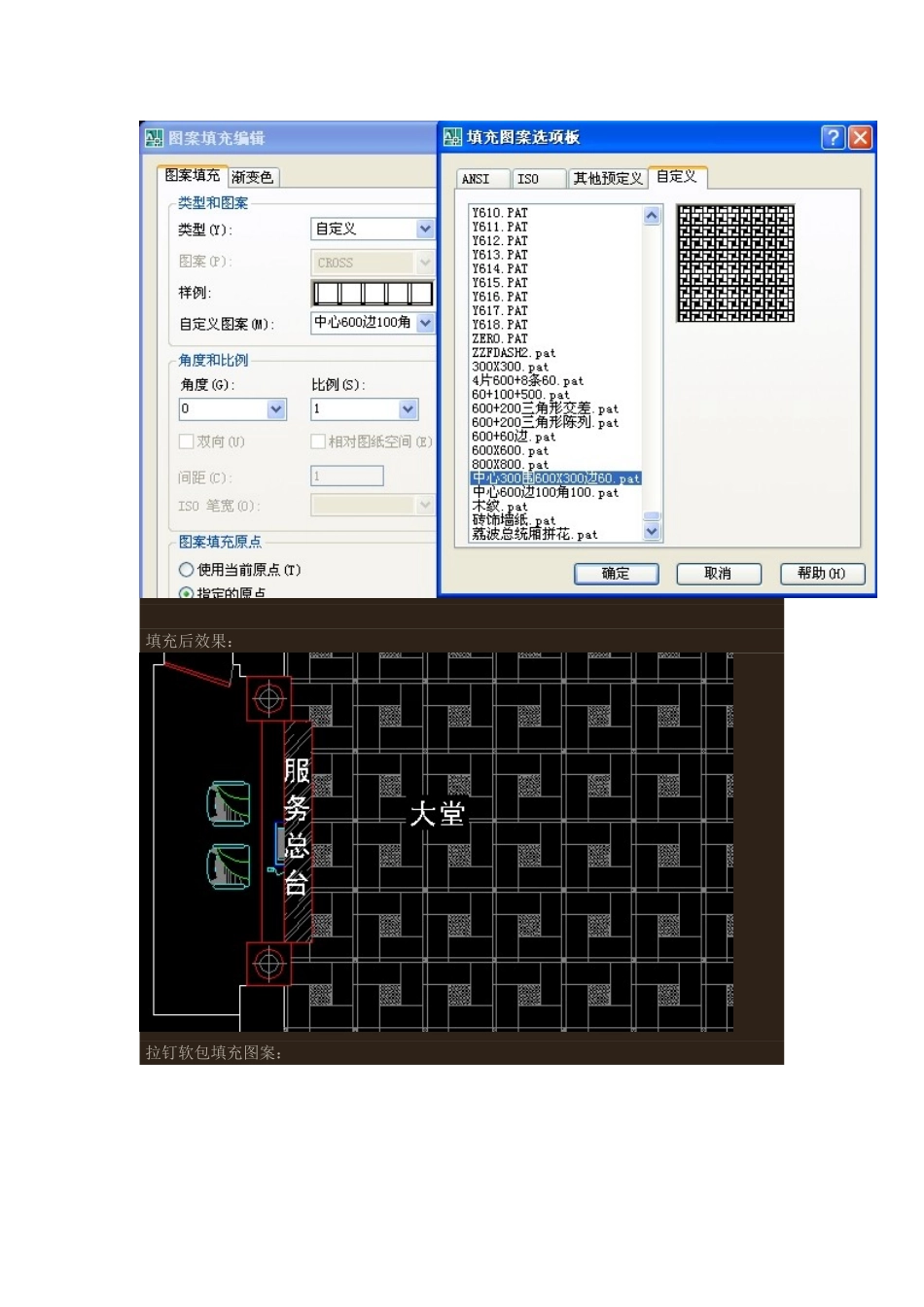

画施工图时，你是不是常常找不到合意的填充图案？填充方形瓷砖，尺寸又不准？学会了这方法，你以后方便多了，常用地面拼花图案、个性墙纸、雕花板、常用的尺寸瓷砖，等等，做好一次，以后都直接可以用了。而且能方便控制图案的实际比例。先看看我做出的填充图案：填充后效果：瓷砖拼图案：填充后效果：拉钉软包填充图案：填充后效果：好了，教程开始下载插件后，文件夹里的一些文件：注：下载文件后，杀毒软件，可能会报警，这些不出名的小软件都这样。如果被杀了，可以按上图取回文件。或重新下载。不给杀毒软件删除，添加为可信程序。（本人已经试过多次，用了一年多，QQ号、淘宝等等帐号，都没有被盗过）对了，下载方法：QQ共享群下载，群号：135261651文件下载后，先打补丁。打开CAD软件，添加一个新路径，找到该插件存放的位置。在CAD软件中点菜单：工具→加载应用程序，如图：打开窗口后，点击选择"yqmkpat.vlx"加载进去。点击《加载》后，提示框内显示：已成功加载yqmkpat.vlx。就可以点《关闭》了。回到软件原版面后，软件已经提示：制作填充图案工具yqmkpat.vlx(v1.3)加载成功!键入yqmkpat或mp即可发动制作程序(按矩形长边1mm重复).键入yqmkpat1或mp1即可发动制作程序(按实际大小1:1制作).表明加载成功。接下来，得自己先画图案，来个最简单的，做个800X800瓷砖的填充图案，就先画横竖800条各一条，如图：再键入命令《mp1》发动制作程序，弹出一个保存填充图案的框，就可以写上想要做的这个填充图案的名称了。文件你可以写800X800点保存后，按提示操作：先选择对象选择左下角横向重复间距选择（再点一次左下角，再点右下角）（先点哪个角都行）：竖向重复间距选择：一个800X800瓷砖填充图案完成啰，就那么简单！看看填充的效果如何：打开图案填充编辑器，找到我们之前做的800X800文件。比例之前我们做的是1：1，所以也是要选1。填充后，分解填充图案，量一下尺寸看看，就是800的，如下图为了方便使用很多种尺寸瓷砖，你可以做一个1X1的，以后要什么尺寸，只要比例对，尺寸就对了。如：做一个1X1的，要600X600的瓷砖，比例就要600，要800X800的瓷砖，比例就要800.方便吧再来说说其它方式做填充图案下图，可以把它说成雕花板、或墙纸、或花纹图案，都可以。把这种文件打开后，只留下其它的删除。再调命令mp1，再重复之前的过程，就OK了。看看我做的一些瓷砖拼花填充图案：
