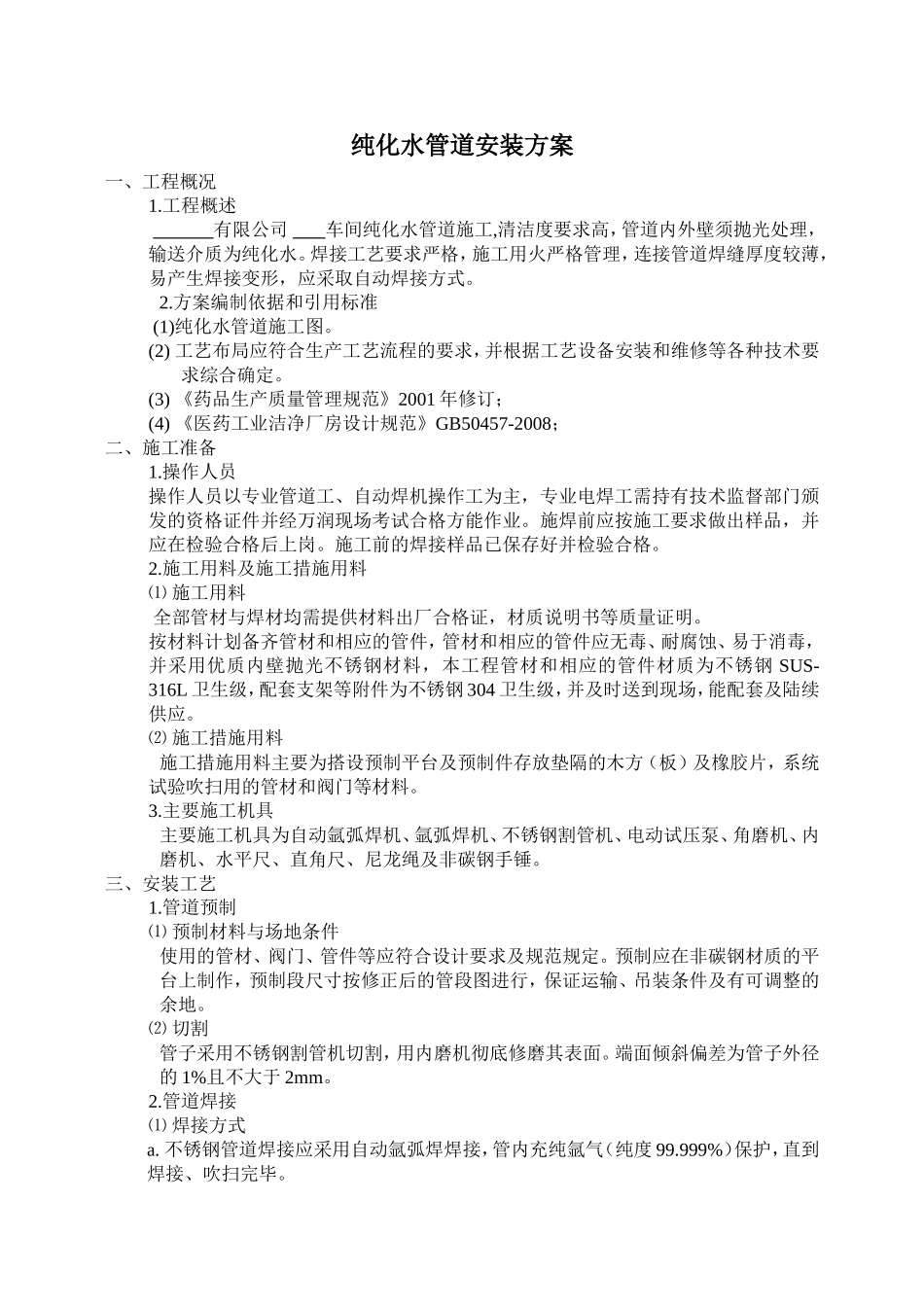

纯化水管道安装方案一、工程概况1.工程概述有限公司车间纯化水管道施工,清洁度要求高，管道内外壁须抛光处理，输送介质为纯化水。焊接工艺要求严格，施工用火严格管理，连接管道焊缝厚度较薄，易产生焊接变形，应采取自动焊接方式。2.方案编制依据和引用标准(1)纯化水管道施工图。(2)工艺布局应符合生产工艺流程的要求，并根据工艺设备安装和维修等各种技术要求综合确定。(3)《药品生产质量管理规范》2001年修订；(4)《医药工业洁净厂房设计规范》GB50457-2008；二、施工准备1.操作人员操作人员以专业管道工、自动焊机操作工为主，专业电焊工需持有技术监督部门颁发的资格证件并经万润现场考试合格方能作业。施焊前应按施工要求做出样品，并应在检验合格后上岗。施工前的焊接样品已保存好并检验合格。2.施工用料及施工措施用料⑴施工用料全部管材与焊材均需提供材料出厂合格证，材质说明书等质量证明。按材料计划备齐管材和相应的管件，管材和相应的管件应无毒、耐腐蚀、易于消毒，并采用优质内壁抛光不锈钢材料，本工程管材和相应的管件材质为不锈钢SUS-316L卫生级，配套支架等附件为不锈钢304卫生级，并及时送到现场，能配套及陆续供应。⑵施工措施用料施工措施用料主要为搭设预制平台及预制件存放垫隔的木方（板）及橡胶片，系统试验吹扫用的管材和阀门等材料。3.主要施工机具主要施工机具为自动氩弧焊机、氩弧焊机、不锈钢割管机、电动试压泵、角磨机、内磨机、水平尺、直角尺、尼龙绳及非碳钢手锤。三、安装工艺1.管道预制⑴预制材料与场地条件使用的管材、阀门、管件等应符合设计要求及规范规定。预制应在非碳钢材质的平台上制作，预制段尺寸按修正后的管段图进行，保证运输、吊装条件及有可调整的余地。⑵切割管子采用不锈钢割管机切割，用内磨机彻底修磨其表面。端面倾斜偏差为管子外径的1%且不大于2mm。2.管道焊接⑴焊接方式a.不锈钢管道焊接应采用自动氩弧焊焊接，管内充纯氩气（纯度99.999%）保护，直到焊接、吹扫完毕。b.管道部件的点固焊可采用手工钨极氩弧焊，充氩应直到管壁冷却。(2)焊口组对a.同壁厚的管子、管件组对时，应使内壁平齐；不同壁厚的管子、管件组对时，当两壁厚度差大于1mm时，应按规范规完处理后，再组对。b.组对前应将管口及内外管壁30mm以内用不锈钢刷子和酒精刷洗干净。c.管口点焊应采用三点式，每点长度不大于15~20mm。(3)焊接a.施焊前应将焊口进行编号，如更换焊工应将焊口号加上焊工号并记录，应根据自动焊机特性及管材壁厚进行焊接测试，待焊接结果达到工艺安装要求时，方可进行施焊，同时应记录下合格的焊接数据，以备施工时参考。b.施焊前应使焊口两侧对齐，把自动焊机焊钳固定在焊接口，并使钨极对准焊缝钨极与焊接口距离根据焊机性能、管壁厚薄等因素按要求调节。输入与被焊接管材相符合的焊接数据，确认无误后开始焊接。c.人工焊接时，要尽量选择在立焊与平焊之间的坡口位置，运条时采用焊条作小反半圆形或略向上挑的操作方式。d.不锈钢管道焊接应在环境温度-5℃以上,相对湿度85%以下进行。e.焊接结束后继续充氩气直到焊缝冷却。f.焊接口冷却后应及时将焊缝清理干净，应将焊缝及邻近区域进行酸洗与钝化处理。g.焊缝检验采取内窥镜检验，检验标准应符合设计要求或按管道级（类）别进行，不合格的焊缝必须返工，返工按规范规定进行,内窥镜检查照片将会刻盘保存。h.施焊后应每天把焊接样品保存好，并应记录好焊接记录。焊接记录表见附表3.管道安装前主要注意事项(1)对于预制段、管材、阀门、管件等按照管段图进行核对无误。(2)纯化水管道、管件、阀门安装前应清除油污和进行脱脂处理，首先用碱液清洗，配方：准备氢氟化钠化学纯试剂，加入热水（温度不低于70℃），配制成1%（体积浓度）的碱液，操作程序：用泵进行循环，时间不少于30min，然后排放，温度为70℃，时间为30分钟，放掉碱液。然后用去离子水冲洗，用循环水泵在2/3bar压力下用水泵加以循环，30分钟后打开排水阀，边循环边排放，温度为室温，时间为15分钟，放掉清洗用去离子水。(3)对设备接口的标高、位置、方向、口径进行核对检查。(4)对管架（支、吊、托架）的标高，坐标（位置...
