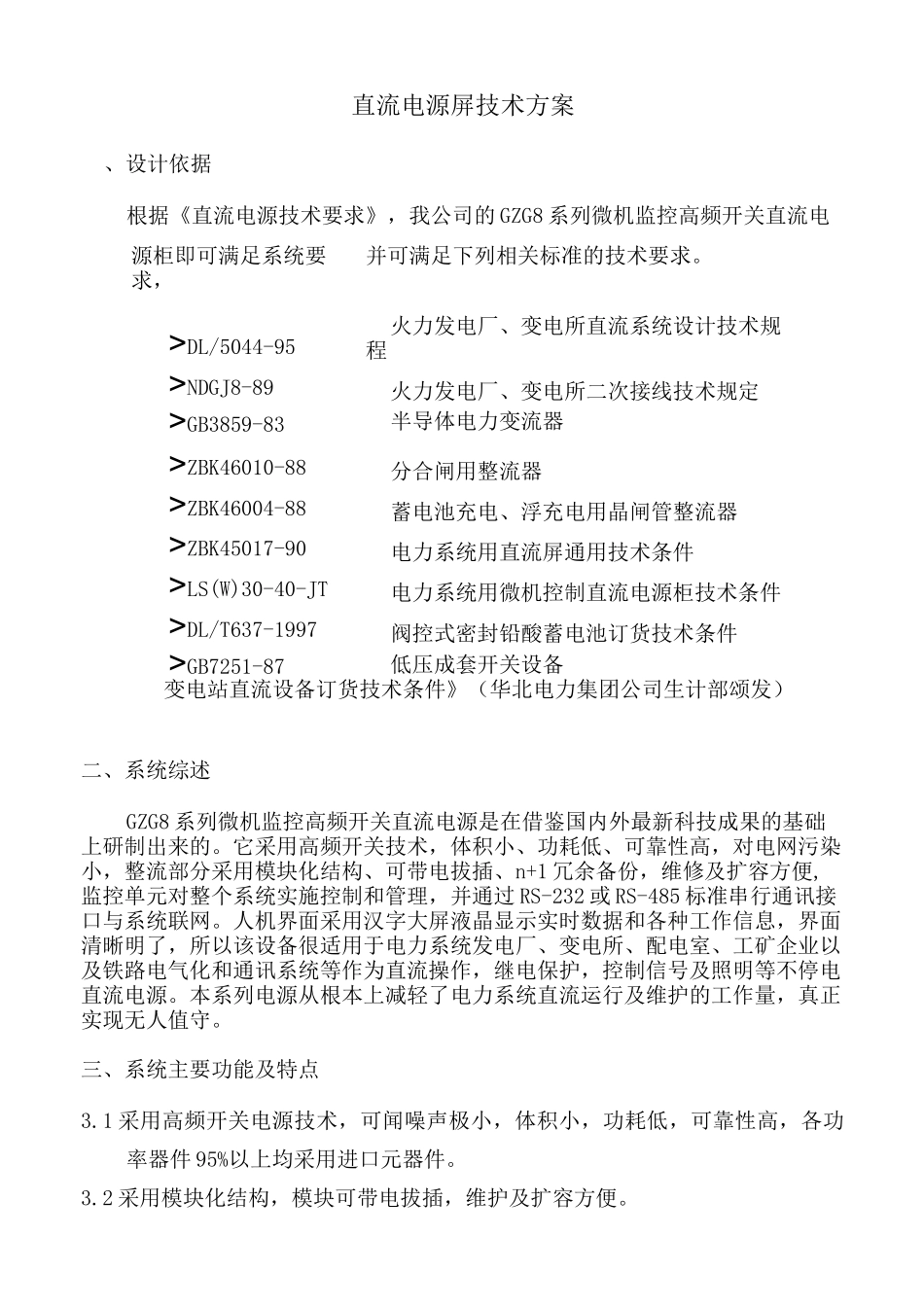

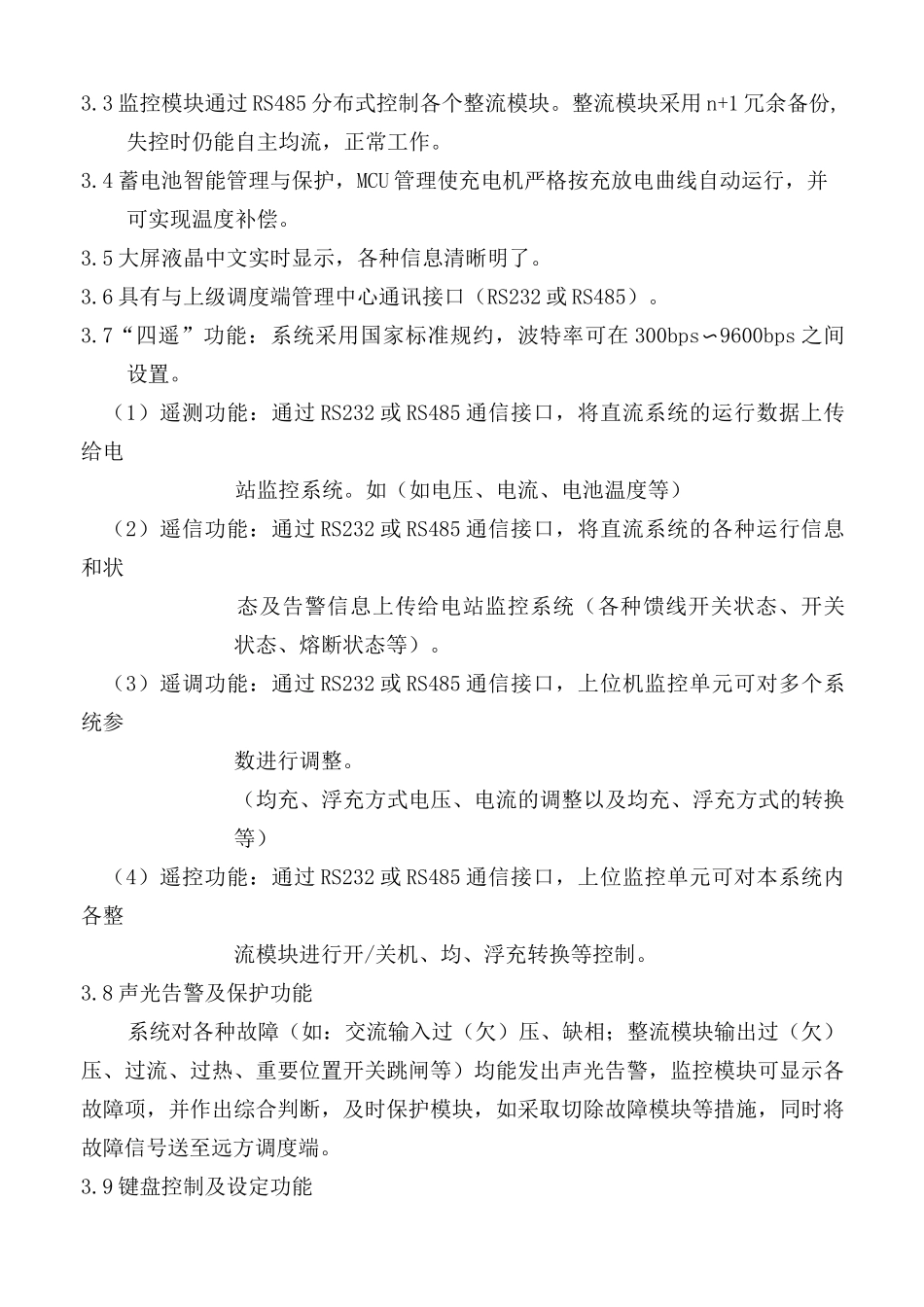

直流电源屏技术方案、设计依据根据《直流电源技术要求》，我公司的GZG8系列微机监控高频开关直流电源柜即可满足系统要求，并可满足下列相关标准的技术要求。>DL/5044-95火力发电厂、变电所直流系统设计技术规程>NDGJ8-89火力发电厂、变电所二次接线技术规定>GB3859-83半导体电力变流器>ZBK46010-88分合闸用整流器>ZBK46004-88蓄电池充电、浮充电用晶闸管整流器>ZBK45017-90电力系统用直流屏通用技术条件>LS(W)30-40-JT电力系统用微机控制直流电源柜技术条件>DL/T637-1997阀控式密封铅酸蓄电池订货技术条件>GB7251-87低压成套开关设备变电站直流设备订货技术条件》（华北电力集团公司生计部颂发）二、系统综述GZG8系列微机监控高频开关直流电源是在借鉴国内外最新科技成果的基础上研制出来的。它采用高频开关技术，体积小、功耗低、可靠性高，对电网污染小，整流部分采用模块化结构、可带电拔插、n+1冗余备份，维修及扩容方便,监控单元对整个系统实施控制和管理，并通过RS-232或RS-485标准串行通讯接口与系统联网。人机界面采用汉字大屏液晶显示实时数据和各种工作信息，界面清晰明了，所以该设备很适用于电力系统发电厂、变电所、配电室、工矿企业以及铁路电气化和通讯系统等作为直流操作，继电保护，控制信号及照明等不停电直流电源。本系列电源从根本上减轻了电力系统直流运行及维护的工作量，真正实现无人值守。三、系统主要功能及特点3.1采用高频开关电源技术，可闻噪声极小，体积小，功耗低，可靠性高，各功率器件95%以上均采用进口元器件。3.2采用模块化结构，模块可带电拔插，维护及扩容方便。3.3监控模块通过RS485分布式控制各个整流模块。整流模块采用n+1冗余备份,失控时仍能自主均流，正常工作。3.4蓄电池智能管理与保护，MCU管理使充电机严格按充放电曲线自动运行，并可实现温度补偿。3.5大屏液晶中文实时显示，各种信息清晰明了。3.6具有与上级调度端管理中心通讯接口（RS232或RS485）。3.7“四遥”功能：系统采用国家标准规约，波特率可在300bps〜9600bps之间设置。（1）遥测功能：通过RS232或RS485通信接口，将直流系统的运行数据上传给电站监控系统。如（如电压、电流、电池温度等）（2）遥信功能：通过RS232或RS485通信接口，将直流系统的各种运行信息和状态及告警信息上传给电站监控系统（各种馈线开关状态、开关状态、熔断状态等）。（3）遥调功能：通过RS232或RS485通信接口，上位机监控单元可对多个系统参数进行调整。（均充、浮充方式电压、电流的调整以及均充、浮充方式的转换等）（4）遥控功能：通过RS232或RS485通信接口，上位监控单元可对本系统内各整流模块进行开/关机、均、浮充转换等控制。3.8声光告警及保护功能系统对各种故障（如：交流输入过（欠）压、缺相；整流模块输出过（欠）压、过流、过热、重要位置开关跳闸等）均能发出声光告警，监控模块可显示各故障项，并作出综合判断，及时保护模块，如采取切除故障模块等措施，同时将故障信号送至远方调度端。3.9键盘控制及设定功能通过监控单元面板上的键盘可对系统的各种工作参数进行设定，如：均（浮）充电压、均（浮）充电流等。另外，还可通过键盘对充电模块投入数量设置，控制各模块开关机。3.10防雷功能三级防雷：直流系统直流电压母线对地，输出、输入接线端子对地，可承受1.2/50US5KV雷电波正负极性各三次。3.11历史故障记录功能监控模块可以记录系统发生各种故障的时间、类型。3．12电池巡检功能1．电池巡检装置可准确检测每只电池的电压并判断出电池的工作状态（过压、欠压、断线、偏差大等）当发生故障时发出声光报警，并在液晶屏上显示出故障类型、时间、故障数值等，同时具有历史故障记录查询功能。2．电池巡检装置具备通讯功能可把电池的工作状态通过监控装置上传至调度。3．13直流绝缘检测装置功能1．直流绝缘检测装置可检测每段母线的电压、每条馈线的绝缘状态，当发生故障时发出声光报警。（母线过压、欠压、支路接地等）并在液晶屏上显示出故障类型、时间、故障数值等，同时具有历史故障记录查询功能。2．直流绝缘检测装置具备通讯功能可把每条支路的绝缘状态通过监控装置上传至调...
