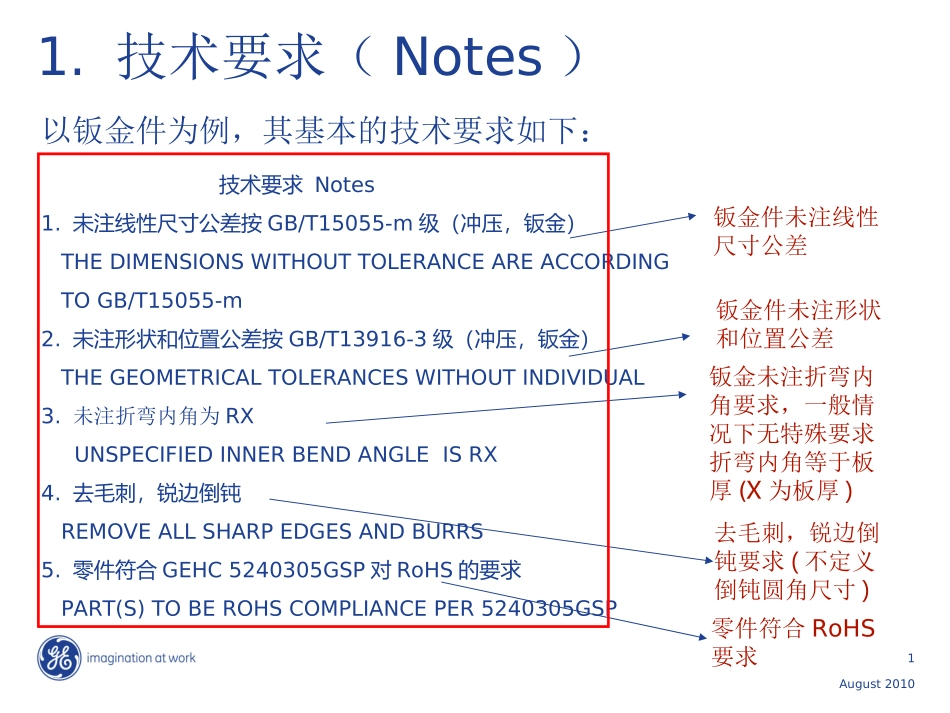

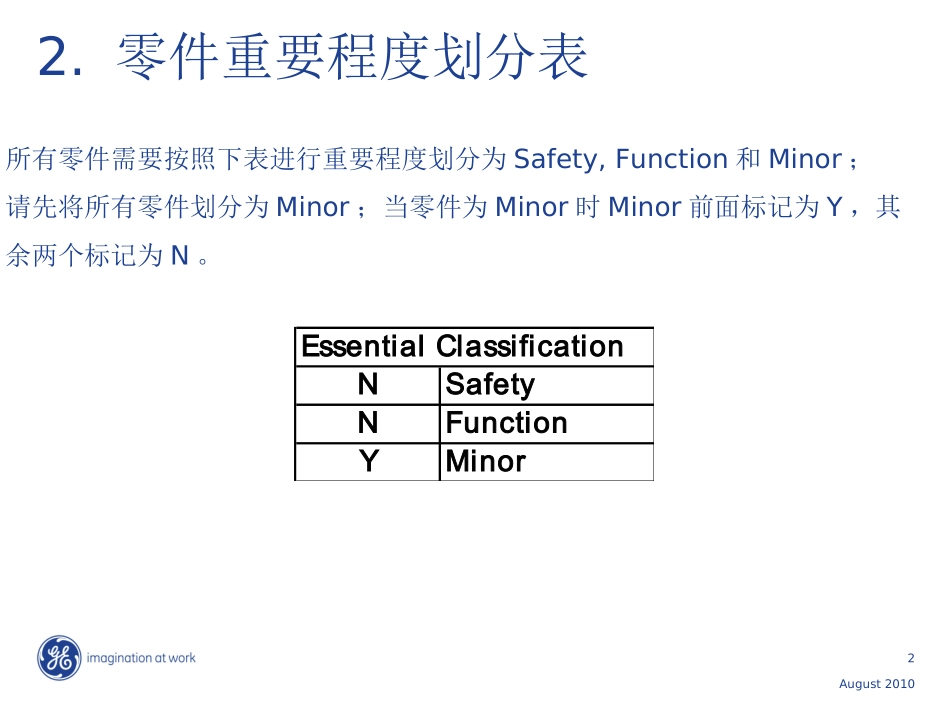

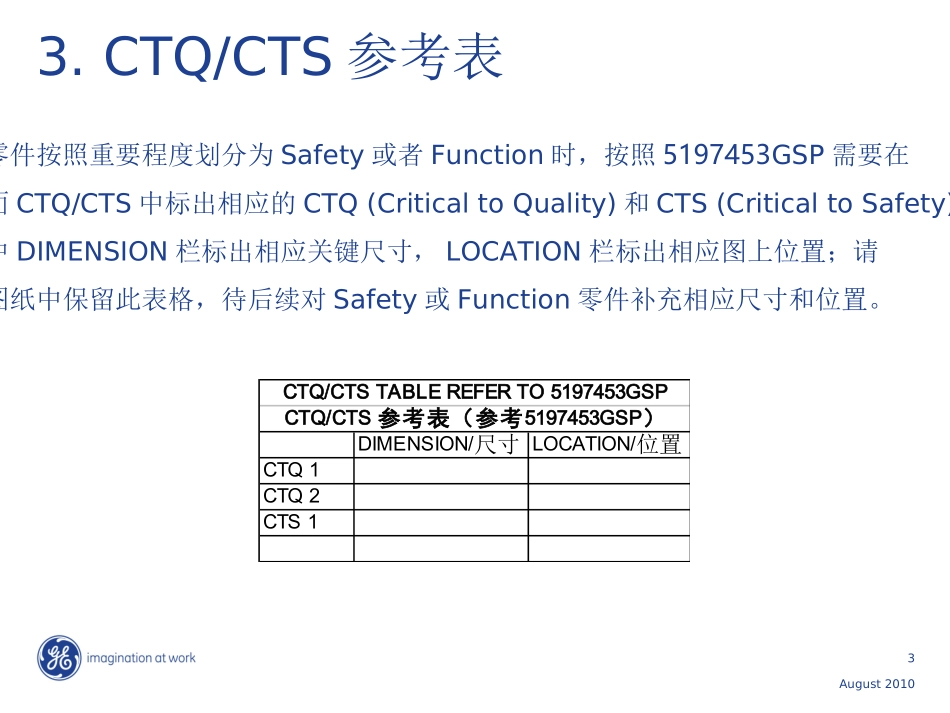

1August20101.技术要求(Notes)技术要求Notes1.未注线性尺寸公差按GB/T15055-m级(冲压,钣金)THEDIMENSIONSWITHOUTTOLERANCEAREACCORDINGTOGB/T15055-m2.未注形状和位置公差按GB/T13916-3级(冲压,钣金)THEGEOMETRICALTOLERANCESWITHOUTINDIVIDUAL3.未注折弯内角为RXUNSPECIFIEDINNERBENDANGLEISRX4.去毛刺,锐边倒钝REMOVEALLSHARPEDGESANDBURRS5.零件符合GEHC5240305GSP对RoHS的要求PART(S)TOBEROHSCOMPLIANCEPER5240305GSP以钣金件为例,其基本的技术要求如下:钣金件未注线性尺寸公差钣金件未注形状和位置公差去毛刺,锐边倒钝要求(不定义倒钝圆角尺寸)零件符合RoHS要求钣金未注折弯内角要求,一般情况下无特殊要求折弯内角等于板厚(X为板厚)2August20102.零件重要程度划分表所有零件需要按照下表进行重要程度划分为Safety,Function和Minor;请先将所有零件划分为Minor;当零件为Minor时Minor前面标记为Y,其余两个标记为N。NSafetyNFunctionYMinorEssentialClassification3August20103.CTQ/CTS参考表当零件按照重要程度划分为Safety或者Function时,按照5197453GSP需要在下面CTQ/CTS中标出相应的CTQ(CriticaltoQuality)和CTS(CriticaltoSafety),其中DIMENSION栏标出相应关键尺寸,LOCATION栏标出相应图上位置;请在图纸中保留此表格,待后续对Safety或Function零件补充相应尺寸和位置。DIMENSION/尺寸LOCATION/位置CTQ1CTQ2CTS1CTQ/CTSTABLEREFERTO5197453GSPCTQ/CTS参考表(参考5197453GSP)4August20104.未注线性尺寸公差以及未注形位公差要求未注尺寸公差未注线性尺寸公差按GB/T1804-m级(机加,装配)THEDIMENSIONSWITHOUTTOLERANCEAREACCORDINGTOGB/T1804-m未注线性尺寸公差按GB/T1804-c级(焊接)THEDIMENSIONSWITHOUTTOLERANCEAREACCORDINGTOGB/T1804-c未注线性尺寸公差按GB/T15055-m级(冲压,钣金)THEDIMENSIONSWITHOUTTOLERANCEAREACCORDINGTOGB/T15055-m未注线性尺寸公差按GB/T14486-MT*级(非金属)THEDIMENSIONSWITHOUTTOLERANCEAREACCORDINGTOGB/T14486-MT*未注形位公差未注形状和位置公差按GB/T1184-k级(机加,装配)THEGEOMETRICALTOLERANCESWITHOUTINDIVIDUALINDICATIONAREACCORDINGTOGB/T1184-k未注形状和位置公差按GB/T1184-L级(焊接)THEGEOMETRICALTOLERANCESWITHOUTINDIVIDUALINDICATIONAREACCORDINGTOGB/T1184-L未注形状和位置公差按GB/T13916-3级(冲压,钣金)THEGEOMETRICALTOLERANCESWITHOUTINDIVIDUALINDICATIONAREACCORDINGTOGB/T13916-3未注尺寸公差按GB/T6414-CT*级(铸件)THEDIMENSIONSWITHOUTTOLERANCEAREACCORDINGTOGB/T6414-CT*请根据零件类型(钣金,机加,焊接等)选取未注公差要求,在第一页中技术要求中予以替换。5August20105.材料和表面处理标注零件材料和表面处理的标记可以参考下例:需要中英文双语;同时需要增加相应标准,比如材料附上标准Q/BQB402,表面处理附上GB/T13911-92,二者具体标准根据生产实际制定。6August20106.钣金件增加非加工符号以及粗糙度要求其余Unspecified钣金增加非加工面符号,并标注钣金厚度。钣金件图纸右上角标出其余面粗糙度要求:钣金件其余面粗糙度为6.3,机加件其余面粗糙度为3.2,该粗糙度要求请SK予以确认。7August20107.图纸其余要求第一视角投影图纸版本为“1”零件图为DDW,装配图为ADW总页码数当前页码零件名需注明英文和中文名图纸中文字需中英文对照
