NSE系列高速板链斗式提升机工作原理VIP免费

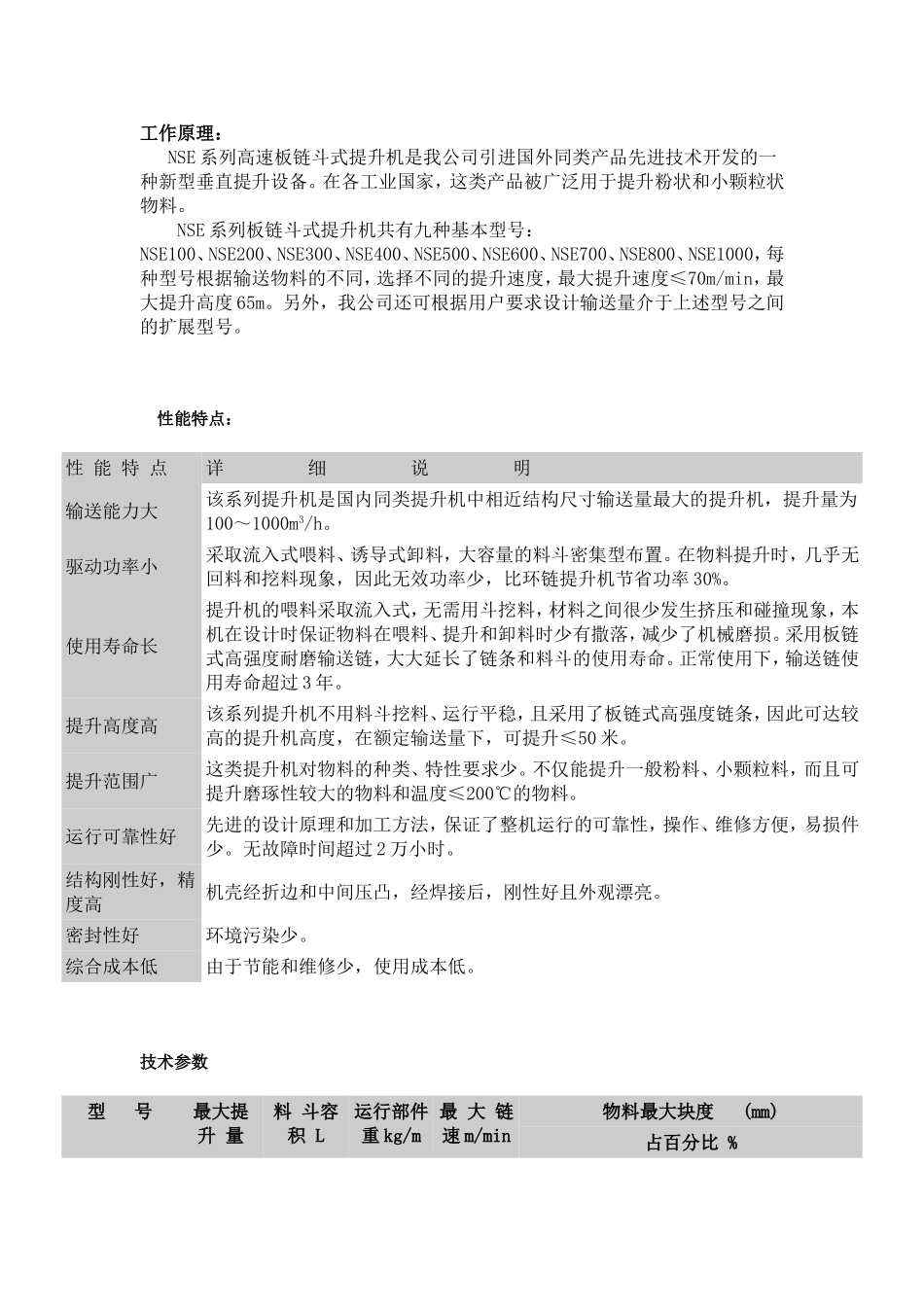

工作原理：NSE系列高速板链斗式提升机是我公司引进国外同类产品先进技术开发的一种新型垂直提升设备。在各工业国家，这类产品被广泛用于提升粉状和小颗粒状物料。NSE系列板链斗式提升机共有九种基本型号：NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000，每种型号根据输送物料的不同，选择不同的提升速度，最大提升速度≤70m/min，最大提升高度65m。另外，我公司还可根据用户要求设计输送量介于上述型号之间的扩展型号。性能特点：性能特点详细说明输送能力大该系列提升机是国内同类提升机中相近结构尺寸输送量最大的提升机，提升量为100～1000m3/h。驱动功率小采取流入式喂料、诱导式卸料，大容量的料斗密集型布置。在物料提升时，几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率30%。使用寿命长提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机在设计时保证物料在喂料、提升和卸料时少有撒落，减少了机械磨损。采用板链式高强度耐磨输送链，大大延长了链条和料斗的使用寿命。正常使用下，输送链使用寿命超过3年。提升高度高该系列提升机不用料斗挖料、运行平稳，且采用了板链式高强度链条，因此可达较高的提升机高度，在额定输送量下，可提升≤50米。提升范围广这类提升机对物料的种类、特性要求少。不仅能提升一般粉料、小颗粒料，而且可提升磨琢性较大的物料和温度≤200℃的物料。运行可靠性好先进的设计原理和加工方法，保证了整机运行的可靠性，操作、维修方便，易损件少。无故障时间超过2万小时。结构刚性好，精度高机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮。密封性好环境污染少。综合成本低由于节能和维修少，使用成本低。技术参数型号最大提升量料斗容积L运行部件重kg/m最大链速m/min物料最大块度(mm)占百分比%m3/h10255075100NSE10017072.56065.43530201510NSE20023096.86065.43530201510NSE300308120.86365.43530201510NSE400360141.56565.45040302520NSE500480188.26565.45040302520NSE6005040302520NSE7006560403530NSE8006560403530NSE10006560403530结构组成：NSE板链式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。运行部件──由料斗和套筒滚子链组成。驱动装置──由驱动平台、驱动组合、传动链组成。驱动组合通常由ZSY硬齿面减速机（或JZQ减速机）、YOX液力偶合器、Y系列电机、XWD减速机、电磁离合器（或手动离合器）组成。驱动装置分左装和右装两种。分别与提升机左、右装对应。左装：为人面对进料口，驱动装置组合和传动链轮在左侧。右装：为人面对进料口，驱动装置组合和传动链轮在右侧。上部装置──有上部机壳（安装有轨道）、上罩、卸料口（装有防回料板）、头轴装配、逆止器等部件。中部机壳──分为与上部装置联接的带支撑中间节、带检视门中间节、标准中间节（均为2.5米高）和1米、1.5米高的非标准中间节，使得提升机能以0.5米一档来获得不同的高度。下部装置──包括下部机壳、进料口、尾轴装配、张紧装置。产品尺寸：提升机型号NSE100NSE200NSE300NSE400NSE500机壳形式ⅠⅡ上部机壳H1840840840955955H220302030203025002500卸料口D119501950195023002300D21200120012001504.51504.5D3450450450550550D4450550710900950D1506/3506/3506/3606/4606/4D2506/3606/4766/5956/61006/6平台P113001300130013001300P2140140140160160P318401840184020642064P4774774774924.5924.5P52550255025503250.53250.5P632003300346037103901中间机壳M115201520152018201820M216521652165219521952M37008009609101100M4834934109410451235M517701770177020702070M69801080124011901380进料口R111851185118513351335R2450450450550550R3300400500400500R421002100210023502350r2506/3506/3506/3606/4606/4r3356/2456/3556/3456/3555/3下部机壳B190090090011201120B223702370237028002800B313081408156815241714基础坑及基础尺寸Z114501450145016501650Z217501750175019001900Z311501200130013001400Z418001900230023002400Z5816916107610321222Z6816/2916/21076/3660...
