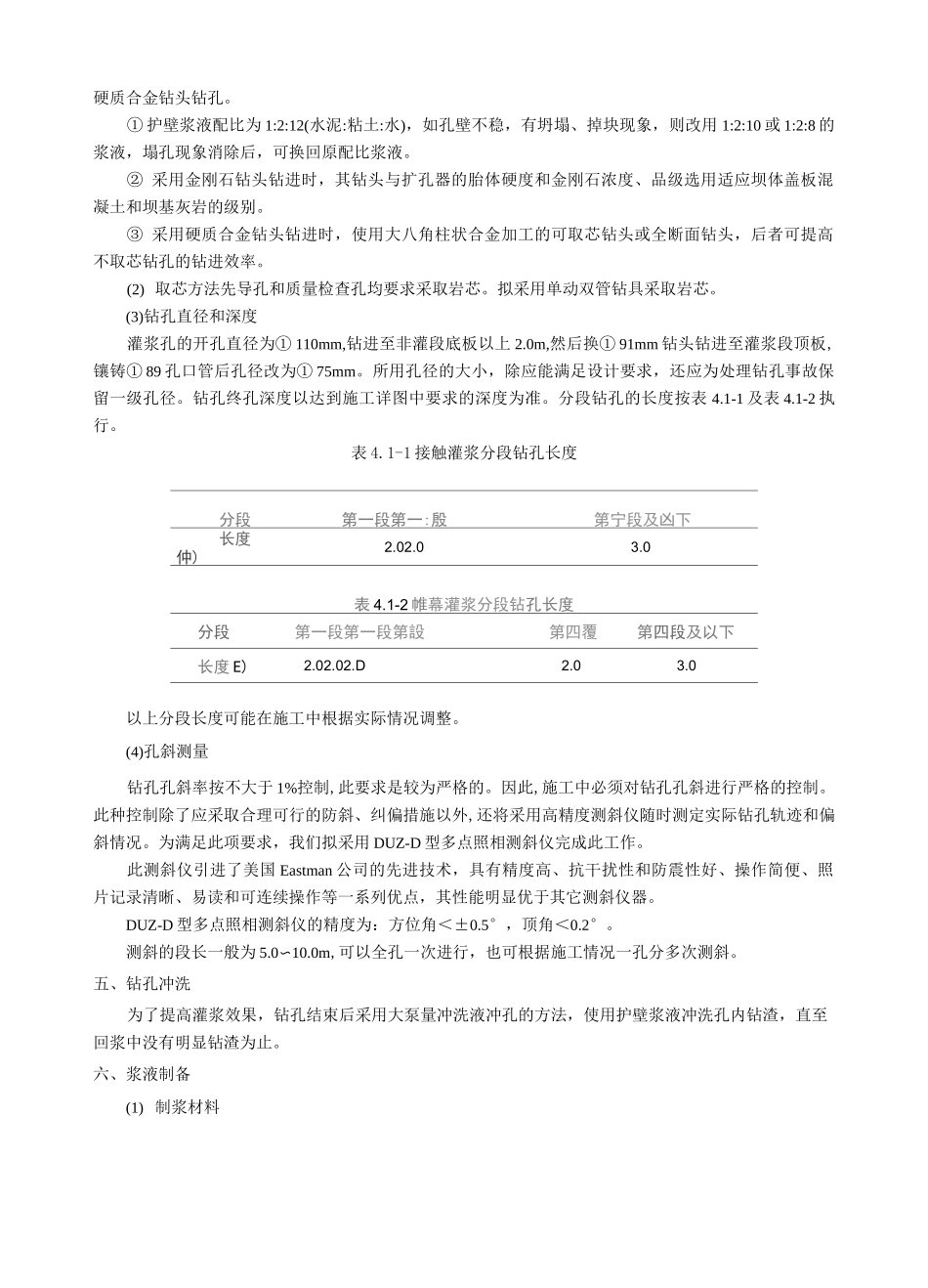

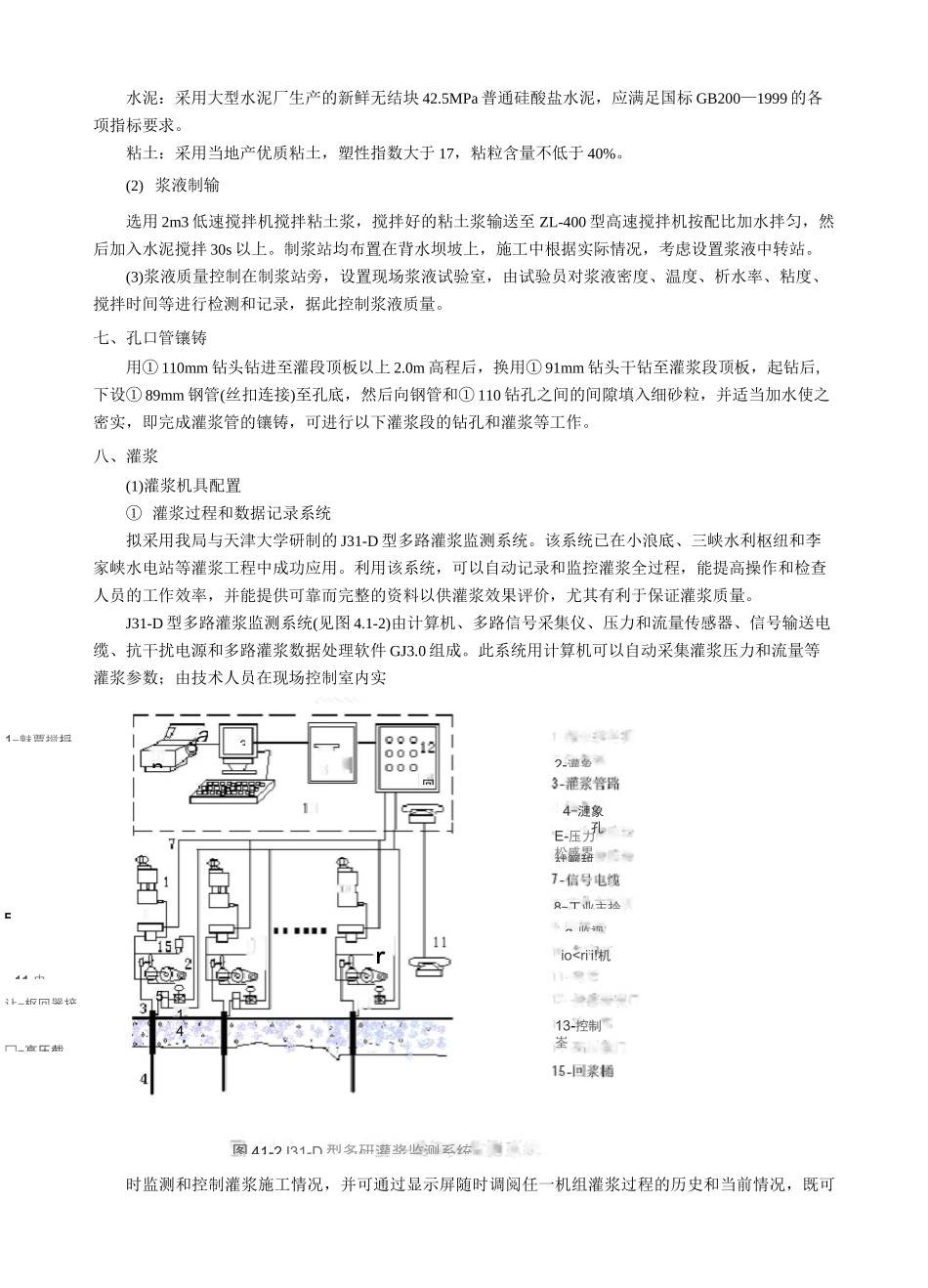

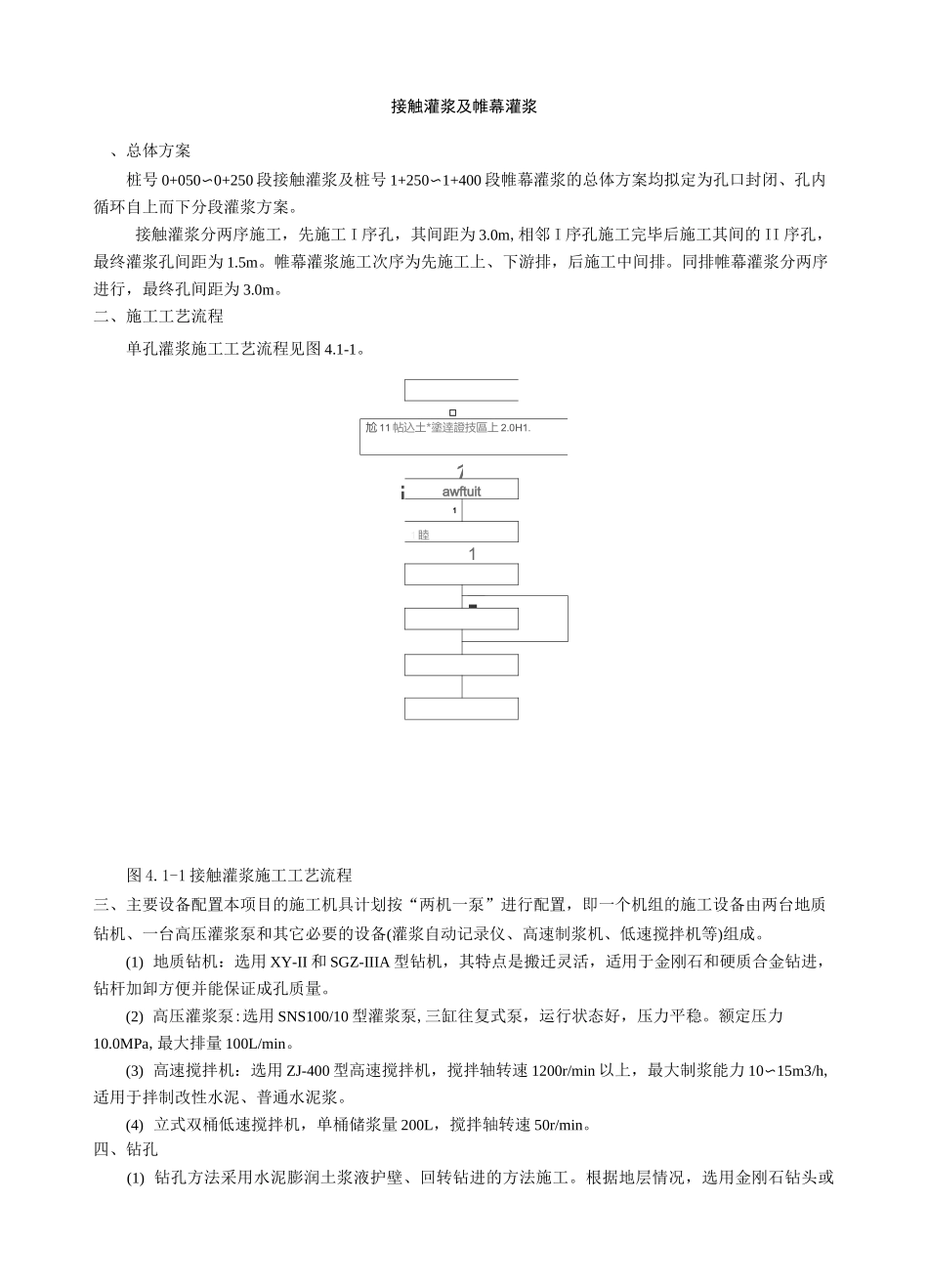

接触灌浆及帷幕灌浆、总体方案桩号0+050〜0+250段接触灌浆及桩号1+250〜1+400段帷幕灌浆的总体方案均拟定为孔口封闭、孔内循环自上而下分段灌浆方案。接触灌浆分两序施工，先施工I序孔，其间距为3.0m,相邻I序孔施工完毕后施工其间的II序孔，最终灌浆孔间距为1.5m。帷幕灌浆施工次序为先施工上、下游排，后施工中间排。同排帷幕灌浆分两序进行，最终孔间距为3.0m。二、施工工艺流程单孔灌浆施工工艺流程见图4.1-1。□尬11帖込土*塗逹證技區上2.0H1.1iawftuit11睦1—■图4.1-1接触灌浆施工工艺流程三、主要设备配置本项目的施工机具计划按“两机一泵”进行配置，即一个机组的施工设备由两台地质钻机、一台高压灌浆泵和其它必要的设备(灌浆自动记录仪、高速制浆机、低速搅拌机等)组成。(1)地质钻机：选用XY-II和SGZ-IIIA型钻机，其特点是搬迁灵活，适用于金刚石和硬质合金钻进，钻杆加卸方便并能保证成孔质量。(2)高压灌浆泵:选用SNS100/10型灌浆泵,三缸往复式泵，运行状态好，压力平稳。额定压力10.0MPa,最大排量100L/min。(3)高速搅拌机：选用ZJ-400型高速搅拌机，搅拌轴转速1200r/min以上，最大制浆能力10〜15m3/h,适用于拌制改性水泥、普通水泥浆。(4)立式双桶低速搅拌机，单桶储浆量200L，搅拌轴转速50r/min。四、钻孔(1)钻孔方法采用水泥膨润土浆液护壁、回转钻进的方法施工。根据地层情况，选用金刚石钻头或硬质合金钻头钻孔。①护壁浆液配比为1:2:12(水泥:粘土:水)，如孔壁不稳，有坍塌、掉块现象，则改用1:2:10或1:2:8的浆液，塌孔现象消除后，可换回原配比浆液。②采用金刚石钻头钻进时，其钻头与扩孔器的胎体硬度和金刚石浓度、品级选用适应坝体盖板混凝土和坝基灰岩的级别。③采用硬质合金钻头钻进时，使用大八角柱状合金加工的可取芯钻头或全断面钻头，后者可提高不取芯钻孔的钻进效率。(2)取芯方法先导孔和质量检查孔均要求采取岩芯。拟采用单动双管钻具采取岩芯。(3)钻孔直径和深度灌浆孔的开孔直径为①110mm,钻进至非灌段底板以上2.0m,然后换①91mm钻头钻进至灌浆段顶板,镶铸①89孔口管后孔径改为①75mm。所用孔径的大小，除应能满足设计要求，还应为处理钻孔事故保留一级孔径。钻孔终孔深度以达到施工详图中要求的深度为准。分段钻孔的长度按表4.1-1及表4.1-2执行。表4.1-1接触灌浆分段钻孔长度分段第一段第一:殷第宁段及凶下长度仲)2.02.03.0表4.1-2帷幕灌浆分段钻孔长度分段第一段第一段第設第四覆第四段及以下长度E)2.02.02.D2.03.0以上分段长度可能在施工中根据实际情况调整。(4)孔斜测量钻孔孔斜率按不大于1%控制,此要求是较为严格的。因此,施工中必须对钻孔孔斜进行严格的控制。此种控制除了应采取合理可行的防斜、纠偏措施以外,还将采用高精度测斜仪随时测定实际钻孔轨迹和偏斜情况。为满足此项要求，我们拟采用DUZ-D型多点照相测斜仪完成此工作。此测斜仪引进了美国Eastman公司的先进技术，具有精度高、抗干扰性和防震性好、操作简便、照片记录清晰、易读和可连续操作等一系列优点，其性能明显优于其它测斜仪器。DUZ-D型多点照相测斜仪的精度为：方位角＜±0.5°，顶角＜0.2°。测斜的段长一般为5.0〜10.0m,可以全孔一次进行，也可根据施工情况一孔分多次测斜。五、钻孔冲洗为了提高灌浆效果，钻孔结束后采用大泵量冲洗液冲孔的方法，使用护壁浆液冲洗孔内钻渣，直至回浆中没有明显钻渣为止。六、浆液制备(1)制浆材料町7Q3JLJrFH水泥：采用大型水泥厂生产的新鲜无结块42.5MPa普通硅酸盐水泥，应满足国标GB200—1999的各项指标要求。粘土：采用当地产优质粘土，塑性指数大于17，粘粒含量不低于40%。(2)浆液制输选用2m3低速搅拌机搅拌粘土浆，搅拌好的粘土浆输送至ZL-400型高速搅拌机按配比加水拌匀，然后加入水泥搅拌30s以上。制浆站均布置在背水坝坡上，施工中根据实际情况，考虑设置浆液中转站。(3)浆液质量控制在制浆站旁，设置现场浆液试验室，由试验员对浆液密度、温度、析水率、粘度、搅拌时间等进行检测和记录，据此控制浆液质量。七、孔口管镶铸用①110mm钻头钻进至灌段顶板以上2.0m高程后，换用①91mm钻头干钻至灌浆段顶板，起钻后,下设①89mm钢管(...
