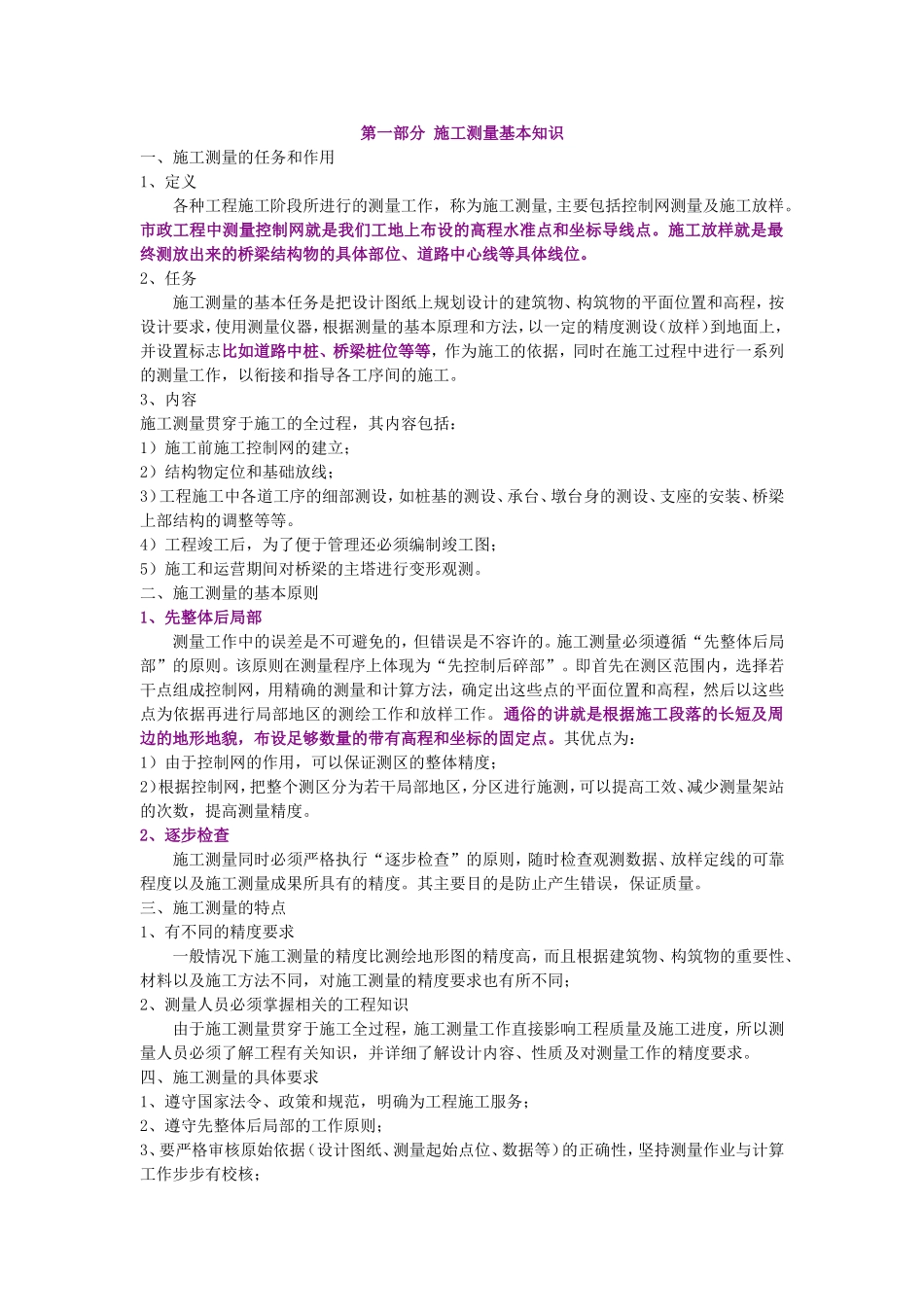

第一部分施工测量基本知识一、施工测量的任务和作用1、定义各种工程施工阶段所进行的测量工作，称为施工测量,主要包括控制网测量及施工放样。市政工程中测量控制网就是我们工地上布设的高程水准点和坐标导线点。施工放样就是最终测放出来的桥梁结构物的具体部位、道路中心线等具体线位。2、任务施工测量的基本任务是把设计图纸上规划设计的建筑物、构筑物的平面位置和高程，按设计要求，使用测量仪器，根据测量的基本原理和方法，以一定的精度测设（放样）到地面上，并设置标志比如道路中桩、桥梁桩位等等，作为施工的依据，同时在施工过程中进行一系列的测量工作，以衔接和指导各工序间的施工。3、内容施工测量贯穿于施工的全过程，其内容包括：1）施工前施工控制网的建立；2）结构物定位和基础放线；3）工程施工中各道工序的细部测设，如桩基的测设、承台、墩台身的测设、支座的安装、桥梁上部结构的调整等等。4）工程竣工后，为了便于管理还必须编制竣工图；5）施工和运营期间对桥梁的主塔进行变形观测。二、施工测量的基本原则1、先整体后局部测量工作中的误差是不可避免的，但错误是不容许的。施工测量必须遵循“先整体后局部”的原则。该原则在测量程序上体现为“先控制后碎部”。即首先在测区范围内，选择若干点组成控制网，用精确的测量和计算方法，确定出这些点的平面位置和高程，然后以这些点为依据再进行局部地区的测绘工作和放样工作。通俗的讲就是根据施工段落的长短及周边的地形地貌，布设足够数量的带有高程和坐标的固定点。其优点为：1）由于控制网的作用，可以保证测区的整体精度；2）根据控制网，把整个测区分为若干局部地区，分区进行施测，可以提高工效、减少测量架站的次数，提高测量精度。2、逐步检查施工测量同时必须严格执行“逐步检查”的原则，随时检查观测数据、放样定线的可靠程度以及施工测量成果所具有的精度。其主要目的是防止产生错误，保证质量。三、施工测量的特点1、有不同的精度要求一般情况下施工测量的精度比测绘地形图的精度高，而且根据建筑物、构筑物的重要性、材料以及施工方法不同，对施工测量的精度要求也有所不同；2、测量人员必须掌握相关的工程知识由于施工测量贯穿于施工全过程，施工测量工作直接影响工程质量及施工进度，所以测量人员必须了解工程有关知识，并详细了解设计内容、性质及对测量工作的精度要求。四、施工测量的具体要求1、遵守国家法令、政策和规范，明确为工程施工服务；2、遵守先整体后局部的工作原则；3、要严格审核原始依据（设计图纸、测量起始点位、数据等）的正确性，坚持测量作业与计算工作步步有校核；4、选用科学、简捷、能满足精度要求的施测方法。合理选择、正确使用仪器，在测量精度满足工程需要的前提下，力争做到省工、省时、省费用；5、一切定位、放线工作要经自检、互检合格后，方可监理报验；6、测量记录的基本要求测量记录做到原始、正确、完整、具体要求为：1）应在规定的表格上记录。开始应将表头所列各项填好，并熟悉表中所载各项内容和相应的填写位置。2）记录应当场及时填写清楚，不允许先写在草稿纸上再转抄眷清，记错或算错的数字，应将错数画一斜线，将正确数字写在错误数字的上方，以保持记录的“原始性”。3）字迹要工整、清楚。相应的数字及小数点应左右成列、上下成行、一一对齐。记录中数字的位数应反映出观测精度，例如水准读数应读至毫米，如读数1.560m，不应记为1.56m。7、计算工作的基本要求计算工作应做到依据正确、方法科学、严谨有序、步步校核、结果正确。8、施工测量人员应具备的基本能力1）看懂设计图纸，结合测量放线工作能核审图纸中的问题；2）了解并掌握不同工程类型、不同施工方法对测量放线的不同要求；3）了解仪器的构造和原理，并能熟练地使用、校核、维修仪器；4）能够针对施工现场的不同情况，综合分析和处理有关施工测量中的其他问题。五、施工测量术语（一）、控制测量术语1、控制测量：为建立测量控制网而进行的测量工作。包括平面控制测量、高程控制测量和三维控制测量；2、平面控制网：在某一参考面上，由相互联系的平面控制点所构成的测量控制网；3、平...
