AP1000核岛布置(一、二)VIP免费

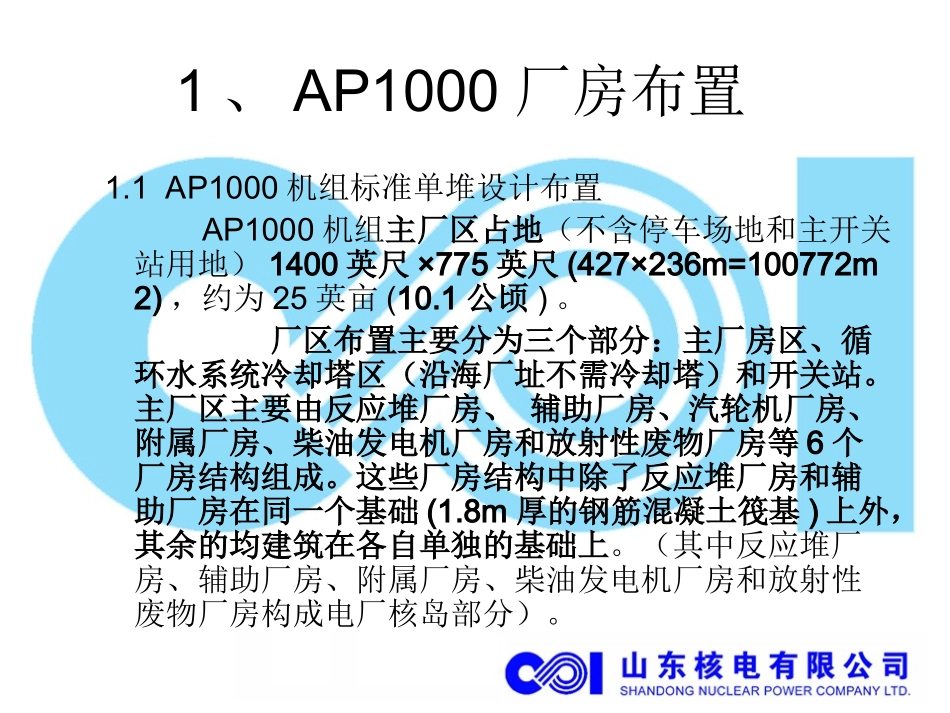

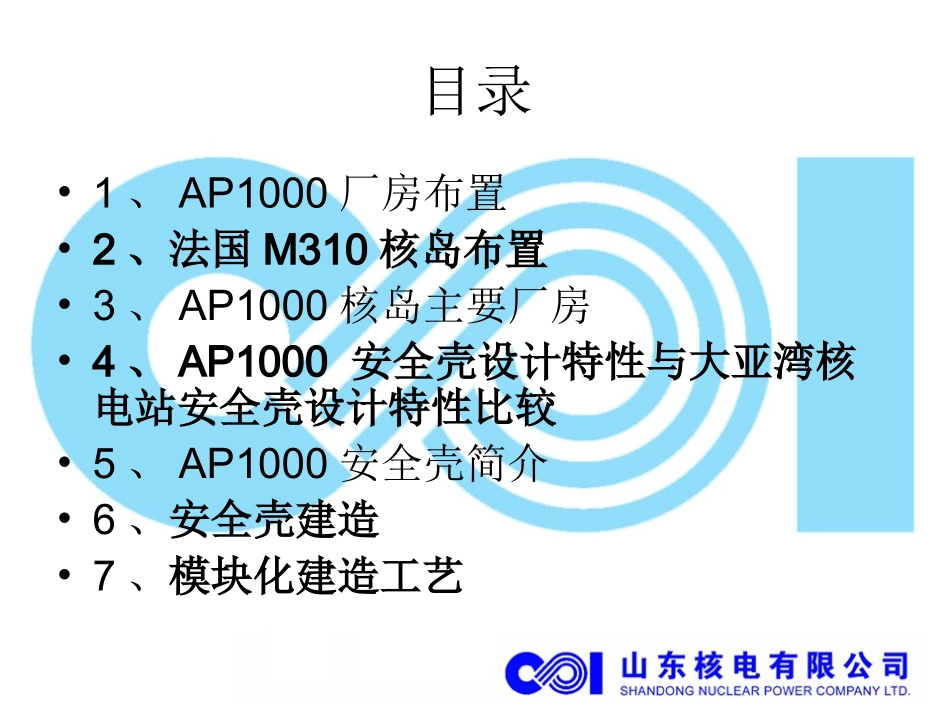

AP1000核岛布置目录•1、AP1000厂房布置•2、法国M310核岛布置•3、AP1000核岛主要厂房•4、AP1000安全壳设计特性与大亚湾核电站安全壳设计特性比较•5、AP1000安全壳简介•6、安全壳建造•7、模块化建造工艺1、AP1000厂房布置1.1AP1000机组标准单堆设计布置AP1000机组主厂区占地（不含停车场地和主开关站用地）1400英尺×775英尺(427×236m=100772m2)，约为25英亩(10.1公顷)。厂区布置主要分为三个部分：主厂房区、循环水系统冷却塔区（沿海厂址不需冷却塔）和开关站。主厂区主要由反应堆厂房、辅助厂房、汽轮机厂房、附属厂房、柴油发电机厂房和放射性废物厂房等6个厂房结构组成。这些厂房结构中除了反应堆厂房和辅助厂房在同一个基础(1.8m厚的钢筋混凝土筏基)上外，其余的均建筑在各自单独的基础上。（其中反应堆厂房、辅助厂房、附属厂房、柴油发电机厂房和放射性废物厂房构成电厂核岛部分）。AP1000厂房及构筑物（BuildingsandStructures）序号英文名称中文名称A.NIBuildingsandStructures主厂区核岛厂房及构筑物1.1Containment反应堆厂房1.2AuxiliaryBuilding辅助厂房1.3AnnexBuilding附属厂房1.4RadwasteBuilding废料厂房1.5DieselBuilding柴油发电机厂房B.CIBuildingsandStructuresCI厂房及构筑物2.1TurbineBuilding汽轮机厂房2.2WaterStructures水构筑物2.3WaterIntakeStructure进水口结构C.BOPBuildingsandStructuresBOP厂房及构筑物3.1Yard厂区3.2WaterServiceBuilding水处理厂房3.3ServiceandAdminBuilding服务设施及行政楼3.4Training/SimulatorBuilding训练/模拟机厂房1.2AP1000机组主厂房分类及描述AP1000机组厂区主厂房按分类由五部分组成：核岛、汽轮机厂房、附属厂房、柴油发电机厂房和核（放射性）废物厂房。核岛厂房分区2、法国M310核岛布置反应堆厂房（1RX、2RX）、核辅助厂房（8NX）、燃料厂房（1KX、2KX）、电气厂房（1LX、2LX、8LX）、连接厂房（1WX、2WX）、柴油发电机厂房（1DX、2DX）、龙门架（1RP、2RP）、更衣室（1ET、2ET）、辅助给水箱(1RE、2RE)、道路和沟道等。核岛厂房平面位置图3、AP1000核岛主要厂房•核岛厂房由安全壳、防护外壳及辅助厂房三部分组成。三部分共同布置在一整体基础上。核岛厂房在总体布置中属于同安全有关的构筑物。•3.1安全安全壳包括钢质外壳容器『steelcontainmentvessel(SCV)』和壳内结构『containmentinternalstructures(CIS)』，钢质外壳容器为一独立支撑的圆柱体钢质外壳容器，直径：130英尺(39.6m)，高度：215英尺4英寸(65.65m)，壁厚约为：1.75英寸(44.5mm)，上部和下部为椭圆形，上部壁厚约为：1.625英寸(41.3mm)，下部壁厚约为：1.875英寸(47.6mm)，按Ⅰ级抗震结构设计。安全壳作为整个安全壳系统中的一个完整部分，具有高度的密闭性，可防止泄漏。在正常运行状态时，对反应堆堆芯及反应堆冷却系统起保护和屏蔽作用，在假定设计基准事故中，可容纳空气传播所释放出来的放射性物质。•安全壳内结构分二个主要标高层：维修层（标高：100英尺/30.5m）和运行操作平台（标高：135英尺3英寸/41.2m），运行操作平台设有设备闸门，维修层设有维修闸门，作为进出安全壳的通道。安全壳内主要包含：反应堆冷却系统（RCS）、安全壳内换料水箱（IRWST）、自动降压系统及化学溶剂控制系统（CVS）等。3.2防护外壳『shieldbuilding』•防护外壳为Ⅰ级抗震钢筋混凝土结构（非预应力的），围绕在安全壳周围，和安全壳内部结构相连。在安全运行时，对安全壳及安全壳内带放射性的系统和元件进行屏蔽和保护，保护安全壳和反应堆冷却系统在外部事件（如龙卷风和龙卷风产生的飞射物等）中不受损害。同时防护外壳也是被动式安全壳冷却系统的主要部分。（屏蔽厂房也是非能动安全壳冷却系统的组成部分。•PCCS空气导流层位于环形区的上部，附着在钢制安全壳的周围。在DBA引起大量能量释放在安全壳时，PCCS空气导流层为冷却安全壳所需的自然空气对流提供通道，在导流层与安全壳之间的空气可带走安全壳表面的热量。）•防护外壳分为屋顶结构和圆柱结构，屋顶为圆锥形钢筋混凝土结构，圆柱结构分为上环区、中环区及下环区三个部分，圆柱外径：1...
