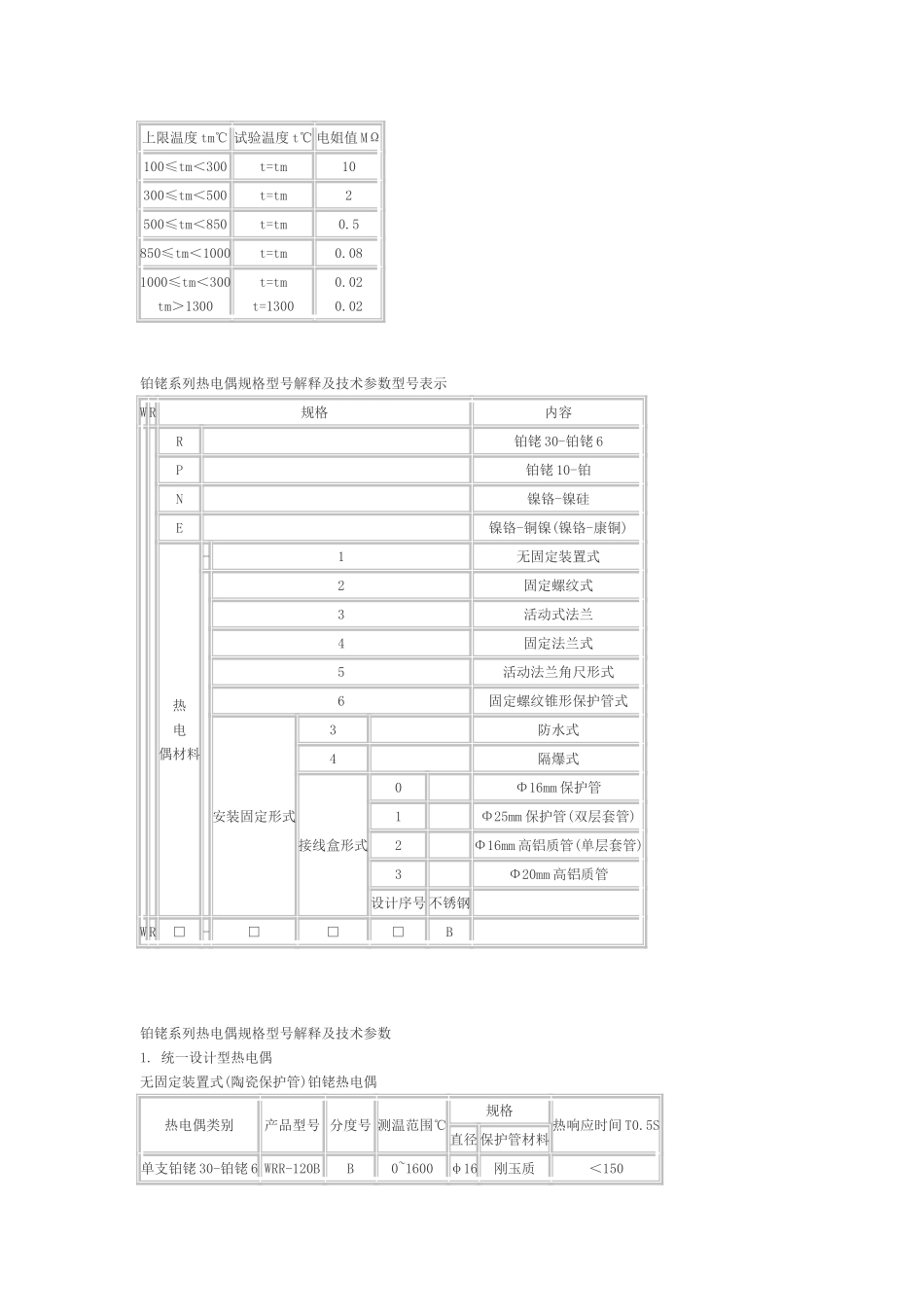

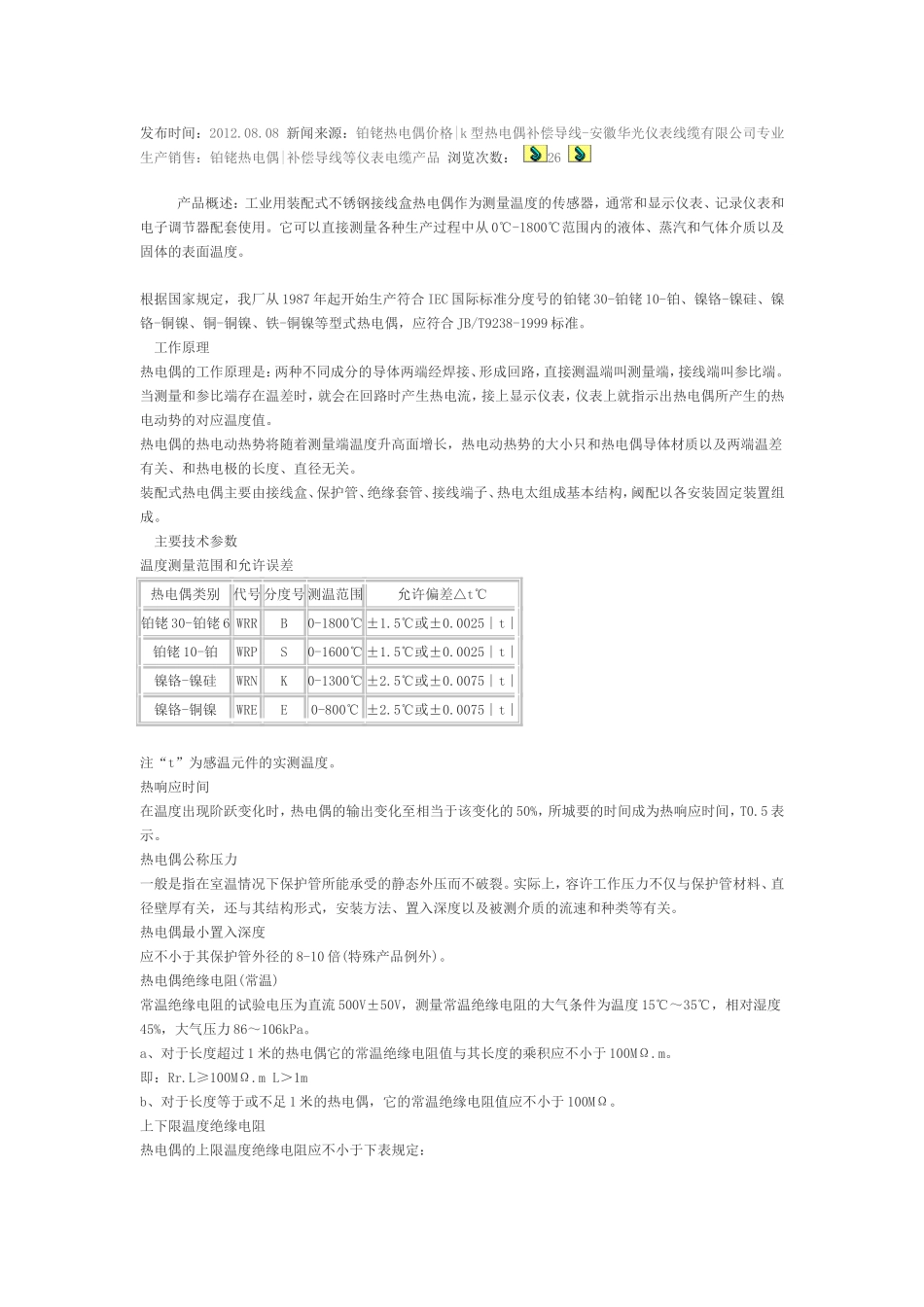

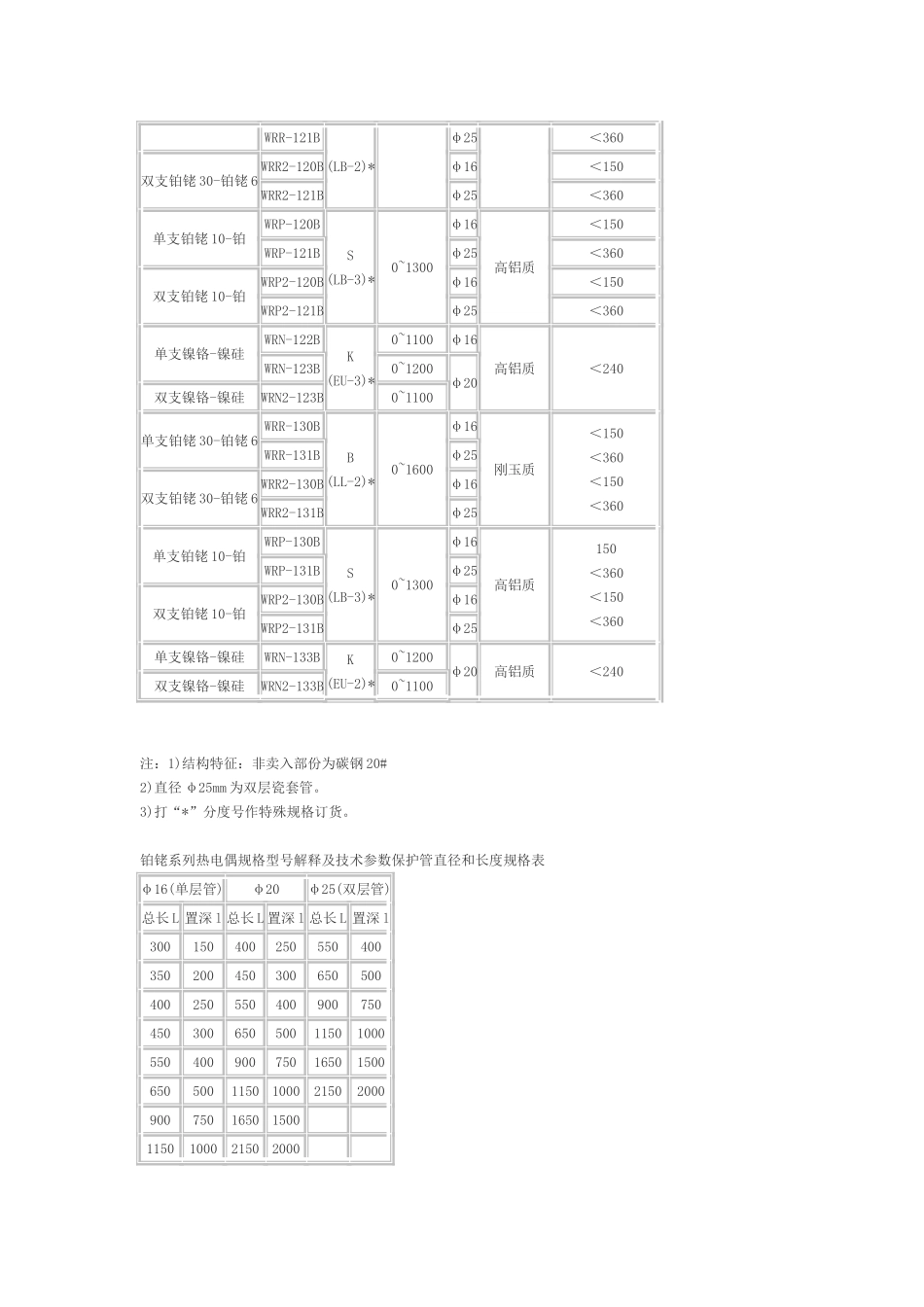

发布时间：2012.08.08新闻来源：铂铑热电偶价格|k型热电偶补偿导线-安徽华光仪表线缆有限公司专业生产销售：铂铑热电偶|补偿导线等仪表电缆产品浏览次数：26产品概述：工业用装配式不锈钢接线盒热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃-1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。工作原理热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端叫参比端。当测量和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动热势将随着测量端温度升高面增长，热电动热势的大小只和热电偶导体材质以及两端温差有关、和热电极的长度、直径无关。装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电太组成基本结构，阈配以各安装固定装置组成。主要技术参数温度测量范围和允许误差热电偶类别代号分度号测温范围允许偏差△t℃铂铑30-铂铑6WRRB0-1800℃±1.5℃或±0.0025∣t∣铂铑10-铂WRPS0-1600℃±1.5℃或±0.0025∣t∣镍铬-镍硅WRNK0-1300℃±2.5℃或±0.0075∣t∣镍铬-铜镍WREE0-800℃±2.5℃或±0.0075∣t∣注“t”为感温元件的实测温度。热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所城要的时间成为热响应时间，T0.5表示。热电偶公称压力一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。热电偶最小置入深度应不小于其保护管外径的8-10倍(特殊产品例外)。热电偶绝缘电阻(常温)常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15℃～35℃，相对湿度45%，大气压力86～106kPa。a、对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。即：Rr.L≥100MΩ.mL＞1mb、对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。上下限温度绝缘电阻热电偶的上限温度绝缘电阻应不小于下表规定：上限温度tm℃试验温度t℃电姐值MΩ100≤tm＜300t=tm10300≤tm＜500t=tm2500≤tm＜850t=tm0.5850≤tm＜1000t=tm0.081000≤tm＜300tm＞1300t=tmt=13000.020.02铂铑系列热电偶规格型号解释及技术参数型号表示WR规格内容R铂铑30-铂铑6P铂铑10-铂N镍铬-镍硅E镍铬-铜镍(镍铬-康铜)热电偶材料-1无固定装置式2固定螺纹式3活动式法兰4固定法兰式5活动法兰角尺形式6固定螺纹锥形保护管式安装固定形式3防水式4隔爆式接线盒形式0Φ16mm保护管1Φ25mm保护管(双层套管)2Φ16mm高铝质管(单层套管)3Φ20mm高铝质管设计序号不锈钢WR□-□□□B铂铑系列热电偶规格型号解释及技术参数1.统一设计型热电偶无固定装置式(陶瓷保护管)铂铑热电偶热电偶类别产品型号分度号测温范围℃规格热响应时间T0.5S直径保护管材料单支铂铑30-铂铑6WRR-120BB0~1600φ16刚玉质＜150(LB-2)*WRR-121Bφ25＜360双支铂铑30-铂铑6WRR2-120Bφ16＜150WRR2-121Bφ25＜360单支铂铑10-铂WRP-120BS(LB-3)*0~1300φ16高铝质＜150WRP-121Bφ25＜360双支铂铑10-铂WRP2-120Bφ16＜150WRP2-121Bφ25＜360单支镍铬-镍硅WRN-122BK(EU-3)*0~1100φ16高铝质＜240WRN-123B0~1200φ20双支镍铬-镍硅WRN2-123B0~1100单支铂铑30-铂铑6WRR-130BB(LL-2)*0~1600φ16刚玉质＜150＜360＜150＜360WRR-131Bφ25双支铂铑30-铂铑6WRR2-130Bφ16WRR2-131Bφ25单支铂铑10-铂WRP-130BS(LB-3)*0~1300φ16高铝质150＜360＜150＜360WRP-131Bφ25双支铂铑10-铂WRP2-130Bφ16WRP2-131Bφ25单支镍铬-镍硅WRN-133BK(EU-2)*0~1200φ20高铝质＜240双支镍铬-镍硅WRN2-133B0~1100注：1)结构特征：非卖入部份为碳钢20#2)直径φ25mm为双层瓷套管。3)打“*”分度号作特殊规格订货。铂铑系列热电偶...
