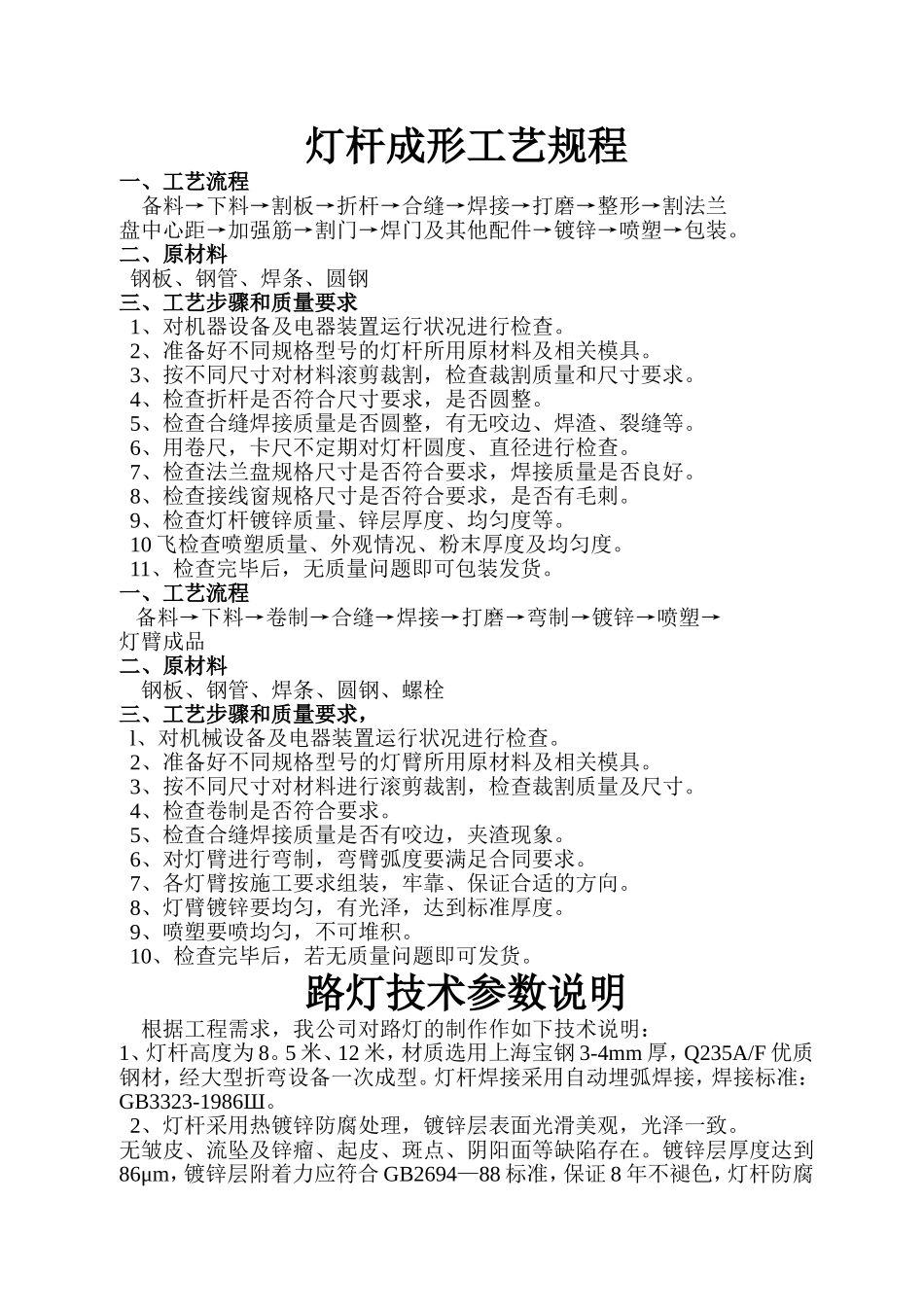

灯杆成形工艺规程一、工艺流程备料→下料→割板→折杆→合缝→焊接→打磨→整形→割法兰盘中心距→加强筋→割门→焊门及其他配件→镀锌→喷塑→包装。二、原材料钢板、钢管、焊条、圆钢三、工艺步骤和质量要求1、对机器设备及电器装置运行状况进行检查。2、准备好不同规格型号的灯杆所用原材料及相关模具。3、按不同尺寸对材料滚剪裁割，检查裁割质量和尺寸要求。4、检查折杆是否符合尺寸要求，是否圆整。5、检查合缝焊接质量是否圆整，有无咬边、焊渣、裂缝等。6、用卷尺，卡尺不定期对灯杆圆度、直径进行检查。7、检查法兰盘规格尺寸是否符合要求，焊接质量是否良好。8、检查接线窗规格尺寸是否符合要求，是否有毛刺。9、检查灯杆镀锌质量、锌层厚度、均匀度等。10飞检查喷塑质量、外观情况、粉末厚度及均匀度。11、检查完毕后，无质量问题即可包装发货。一、工艺流程备料→下料→卷制→合缝→焊接→打磨→弯制→镀锌→喷塑→灯臂成品二、原材料钢板、钢管、焊条、圆钢、螺栓三、工艺步骤和质量要求，l、对机械设备及电器装置运行状况进行检查。2、准备好不同规格型号的灯臂所用原材料及相关模具。3、按不同尺寸对材料进行滚剪裁割，检查裁割质量及尺寸。4、检查卷制是否符合要求。5、检查合缝焊接质量是否有咬边，夹渣现象。6、对灯臂进行弯制，弯臂弧度要满足合同要求。7、各灯臂按施工要求组装，牢靠、保证合适的方向。8、灯臂镀锌要均匀，有光泽，达到标准厚度。9、喷塑要喷均匀，不可堆积。10、检查完毕后，若无质量问题即可发货。路灯技术参数说明根据工程需求，我公司对路灯的制作作如下技术说明：1、灯杆高度为8。5米、12米，材质选用上海宝钢3-4mm厚，Q235A/F优质钢材，经大型折弯设备一次成型。灯杆焊接采用自动埋弧焊接，焊接标准：GB3323-1986Ш。2、灯杆采用热镀锌防腐处理，镀锌层表面光滑美观，光泽一致。无皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在。镀锌层厚度达到86μm，镀锌层附着力应符合GB2694—88标准，保证8年不褪色，灯杆防腐寿命大于30年。灯杆表面喷塑厚度>100μm，附着力达到GB9286—880级，表面光滑，硬度≥2H。3、灯架主臂采用圆钢管煨弯焊接而成，其采质焊接标准与主杆相同，灯架与灯杆连接采用，套接式并用螺栓作锁紧装置。4、工艺流程：开卷——横卷——斜卷——模具成型——埋弧焊接——矫正——焊法兰——开窗口——镀锌——喷塑——包装。5、性能指标：(1)风速：36，9m／s（2）锥度：1000/12(3)厚度：3-5mm，(4)一次成型高度：8-15m灯杆的外形尺寸和表面质量经过国家建筑钢材质量监督检验中心检验，产品各项指标达到Q／WHLT001-1995标准规定要求，经电力建设研究所对灯杆进行力学性能实验表明：灯杆的力学性能指标达到Q／WHLT001—1995标准规定要求。6、所有紧固件均为不锈钢材质。7、灯杆法兰盘应与施工现场路灯基础尺寸像匹配。法兰盘杆底部加衬套，焊接牢固，灯杆须设有接地端子。灯杆设计应便于导线穿接。8、手孔门门锁采用防盗三角形螺钉门锁，门根据门框配做，具有防水的功能，与门框的配合间隙公差应在±2mm，之间。9、功率因数的补偿：照明灯具采用分散式功率因数的补偿方式，在每盏灯具内进行就地电容器补偿后的功率因数应大于0．9。灯具技术参数说明1、灯具选用防腐、防震、耐热、防护等级IP65灯具。2、灯体为压铸铝外壳，耐腐蚀，结构轻巧，寿命≥20年，具有单独的光源发光室和电器室，灯具外壳防腐蚀性能H类o3、发光室采用高纯铝拉伸压制制成且表面经化学抛光和阳极氧化处理的发光器，表面氧化度反射率高，确保光通量的高输出。耐温≥200℃、抗冲击高强度钢化玻璃(或PC)透明罩由橡胶密封成一体，终身免维护；透明面罩成曲线状，使灯具具有截光性，无光污染；防触电保护等级工类。灯具工作环境温度-10℃-+60℃，光源为内换结构，密封圈耐高温达250℃。电源AC220V(+10％)，配套功率符合设计要求。4、光源、电器选用飞利浦、400W、高压钠灯作为道路照明的主要光源，光源电器采用一体化组合电器。5、灯具灯罩采用透明聚碳酸脂材料，具有强度高、透明度好重量轻、安装方便等特点。6、采用内换泡结构，高纯度阳极氧化铝板拉伸反...
