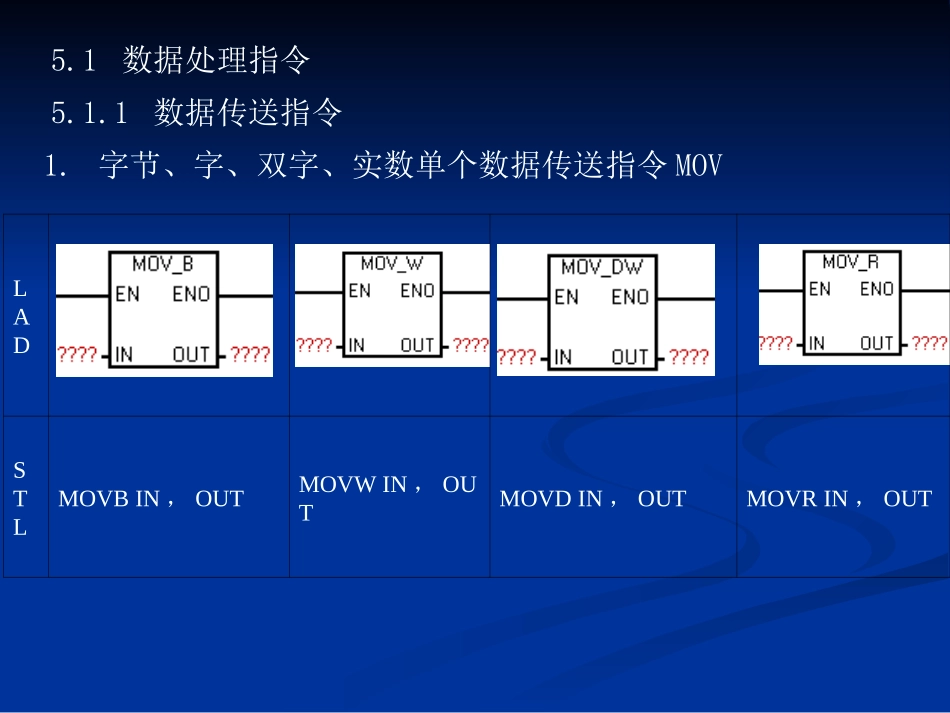

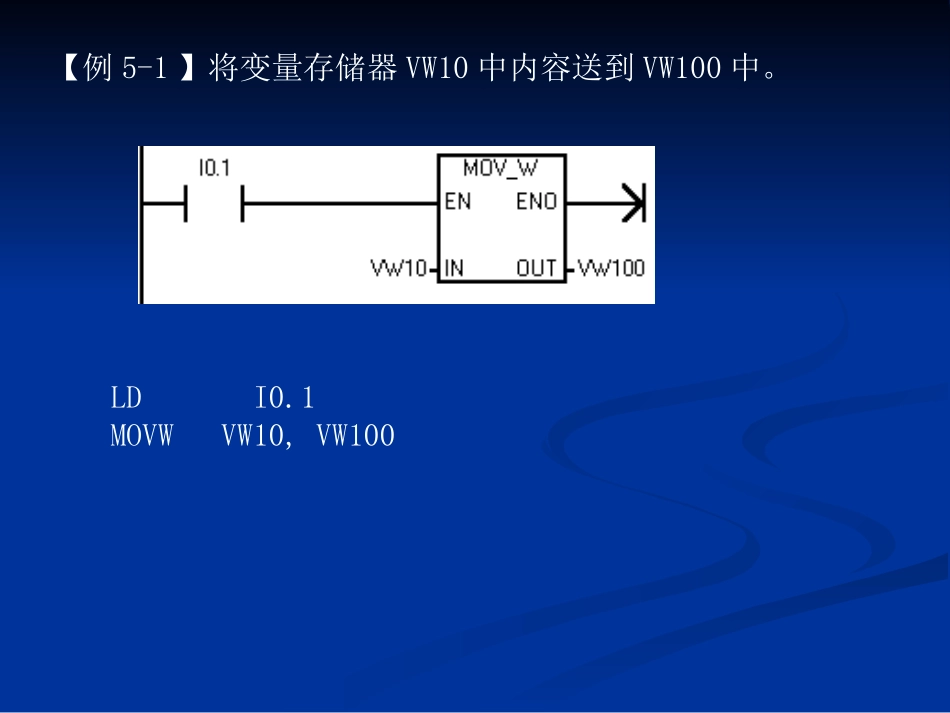

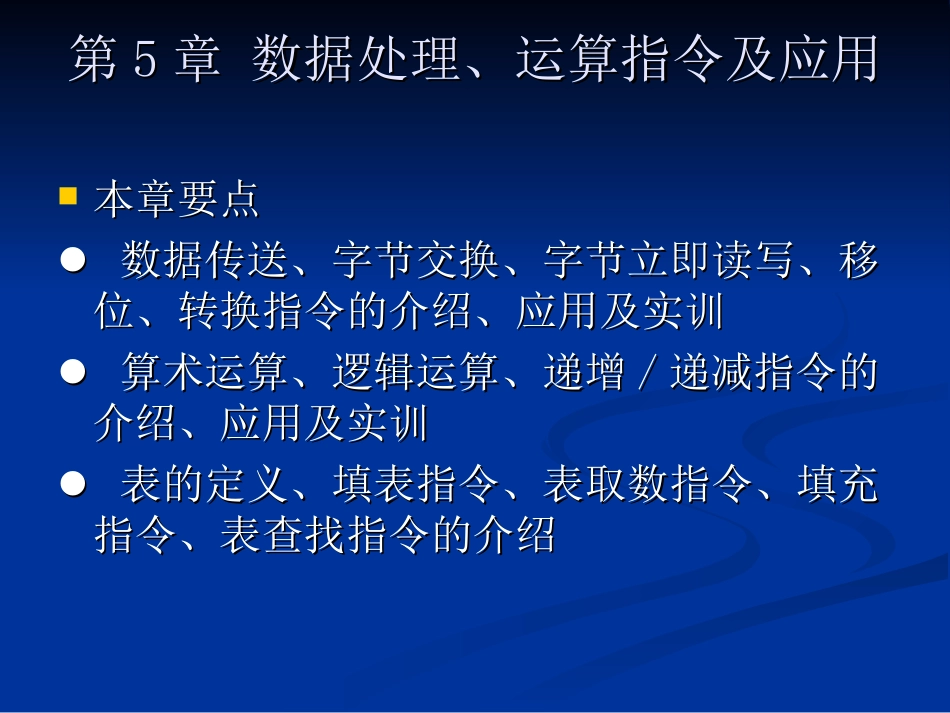

第第55章数据处理、运算指令及应用章数据处理、运算指令及应用本章要点本章要点数据传送、字节交换、字节立即读写、移数据传送、字节交换、字节立即读写、移位、转换指令的介绍、应用及实训位、转换指令的介绍、应用及实训算术运算、逻辑运算、递增算术运算、逻辑运算、递增//递减指令的递减指令的介绍、应用及实训介绍、应用及实训表的定义、填表指令、表取数指令、填充表的定义、填表指令、表取数指令、填充指令、表查找指令的介绍指令、表查找指令的介绍5.1数据处理指令5.1.1数据传送指令1.字节、字、双字、实数单个数据传送指令MOVLADSTLMOVBIN，OUTMOVWIN，OUTMOVDIN，OUTMOVRIN，OUT【例5-1】将变量存储器VW10中内容送到VW100中。LDI0.1MOVWVW10,VW1002.字节、字、双字、实数数据块传送指令BLKMOVLADSTLBMBIN，OUT，NBMWIN，OUT，NBMDIN，OUT，N操作数及数据类型IN：VB,IB,QB,MB,SB,SMB,LB。OUT：VB,IB,QB,MB,SB,SMB,LB。数据类型：字节IN：VW,IW,QW,MW,SW,SMW,LW,T,C,AIW。OUT：VW,IW,QW,MW,SW,SMW,LW,T,C,AQW。数据类型：字IN/OUT：VD,ID,QD,MD,SD,SMD,LD。数据类型：双字N：VB,IB,QB,MB,SB,SMB,LB,AC,常量；数据类型：字节；数据范围：1-255功能使能输入有效时，即EN=1时，把从输入IN开始的N个字节（字、双字）传送到以输出OUT开始的N个字节（字、双字）中【例5-2】程序举例：将变量存储器VB20开始的4个字节（VB20-VB23）中的数据，移至VB100开始的4个字节中（VB100-VB103）。LDI0.0BMBVB20，VB100，4程序执行后，将VB20～VB23中的数据30、31、32、33送到VB100～VB103。执行结果如下：数组1数据30313233数据地址VB20VB21VB22VB23块移动执行后：数组2数据30313233数据地址VB100VB101VB102VB1035.1.25.1.2字节交换、字节立即读写指令字节交换、字节立即读写指令1.字节交换指令:字节交换指令用来交换输入字IN的最高位字节和最低位字节。LADSTL功能及说明SWAPIN功能：使能输入EN有效时,将输入字IN的高字节与低字节交换，结果仍放在IN中IN：VW,IW,QW,MW,SW,SMW,T,C,LW,AC。数据类型：字【例5-3】字节交换指令应用举例LDI0.1SWAPVW50程序执行结果：指令执行之前VW50中的字为：D6C3指令执行之后VW50中的字为：C3D62.字节立即读写指令LADSTL功能及说明BIRIN，OUT功能：字节立即读IN：IBOUT：VB,IB,QB,MB,SB,SMB,LB,AC。数据类型：字节BIWIN，OUT功能：字节立即写IN：VB,IB,QB,MB,SB,SMB,LB,AC,常量OUT：QB数据类型：字节字节立即读指令（MOV-BIR）读取实际输入端IN给出的1个字节的数值，并将结果写入OUT所指定的存储单元，但输入映像寄存器未更新。字节立即写指令从输入IN所指定的存储单元中读取1个字节的数值并写入（以字节为单位）实际输出OUT端的物理输出点，同时刷新对应的输出映像寄存器。5.1.3移位指令及应用举例1.左、右移位指令LADSTLSLBOUT，NSRBOUT，NSLWOUT，NSRWOUT，NSLDOUT，NSRDOUT，N说明：在STL指令中，若IN和OUT指定的存储器不同，则须首先使用数据传送指令MOV将IN中的数据送入OUT所指定的存储单元。如：MOVBIN，OUTSLBOUT，N2.循环左、右移位指令LADSTLRLBOUT，NRRBOUT，NRLWOUT，NRRWOUT，NRLDOUT，NRRDOUT，N在STL指令中，若IN和OUT指定的存储器不同，则须首先使用数据传送指令MOV将IN中的数据送入OUT所指定的存储单元。如：MOVBIN，OUTSLBOUT，N【例5-4】程序应用举例，将AC0中的字循环右移2位，将VW200中的字左移3位。【例5-5】用I0.0控制接在Q0.0～Q0.7上的8个彩灯循环移位，从右到左以0.5s的速度依次点亮，保持任意时刻只有一个指示灯亮，到达最左端后，再从右到左依次点亮。LDSM0.1//首次扫描时MOVB1,QB0//置8位彩灯初态LDI0.0//T37产生周期为ANT370.5s的移位脉冲TONT37,+5LDT37//每来一个脉冲RLBQB0,1彩灯循环左移1位3.移位寄存器指令（SHRB）SHRBDATA，S-BIT，N（1）移位寄存器指令SHRB将DATA数值移入移位寄存器。EN为使能输入端，连接移位脉冲信号，每次使能有效时，整个移位寄存器移动1位。DATA为数据输入端，连接移入移位寄存器的二进制数值，执行指令时将该位的值移入寄存器。S_BIT指定移位寄存器的最低位。N指定移位寄存器的长度...
