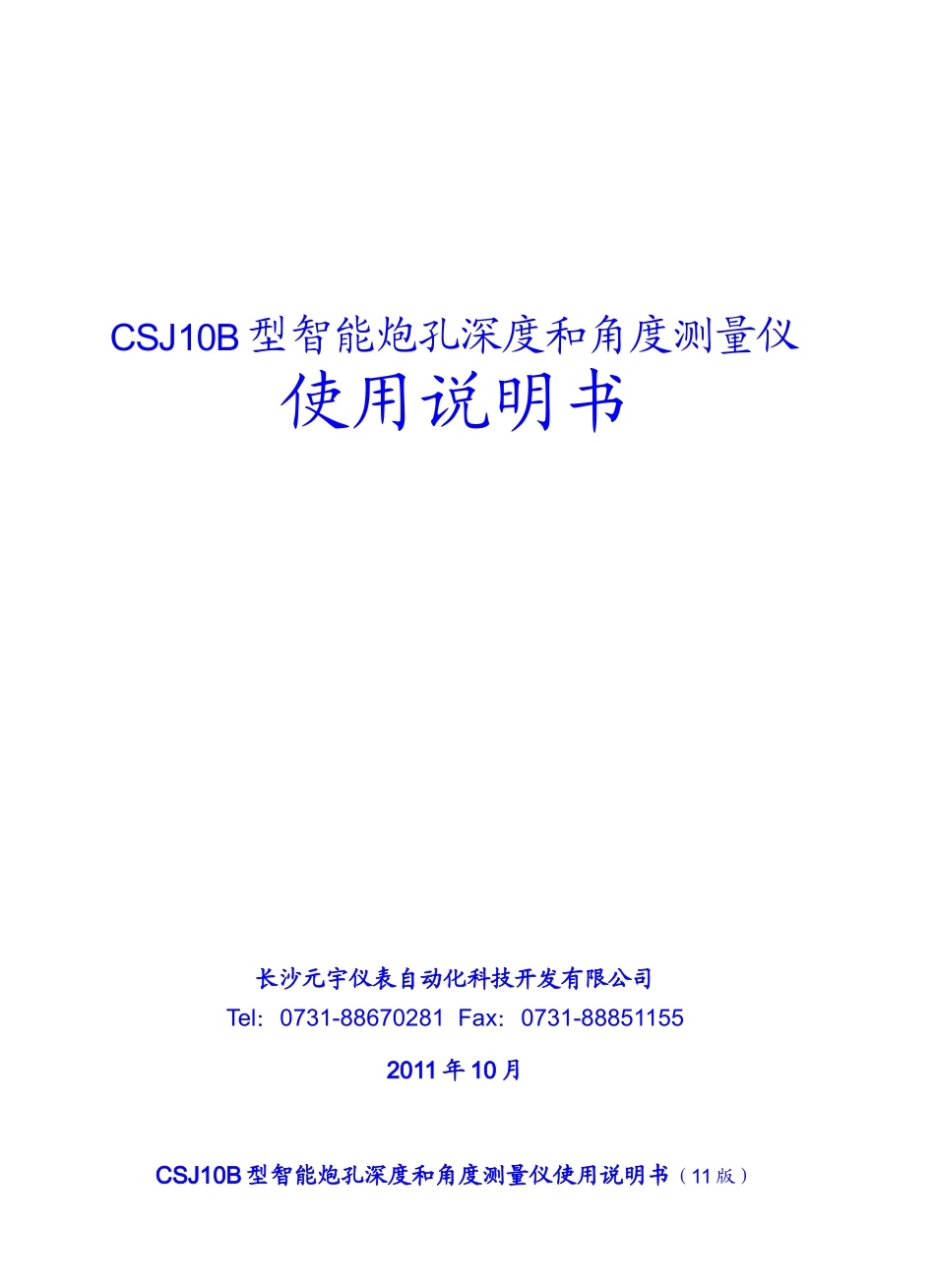

CSJ10B型智能炮孔测量仪使用说明书_第1页
1/9

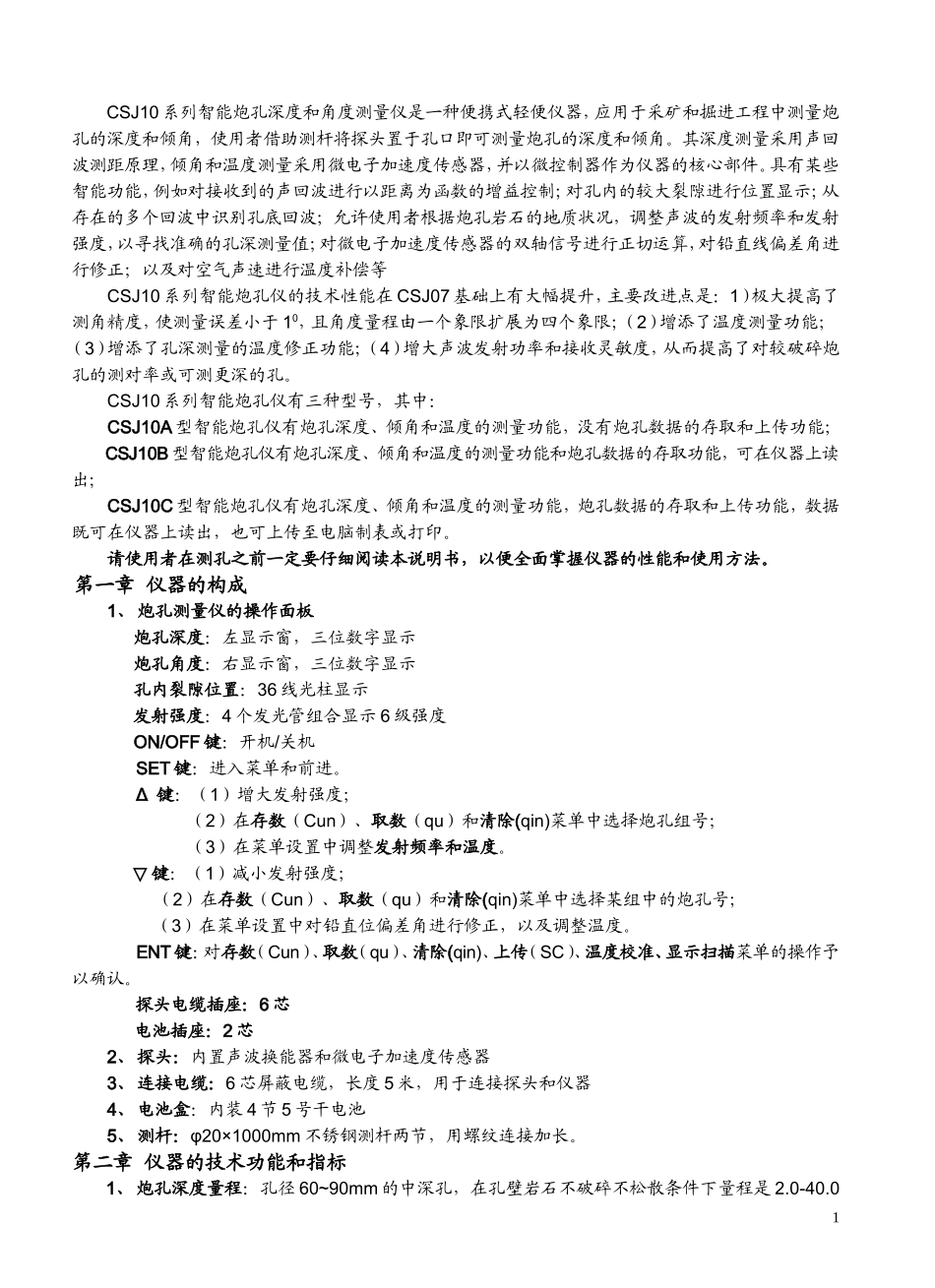

CSJ10B型智能炮孔测量仪使用说明书_第2页
2/9

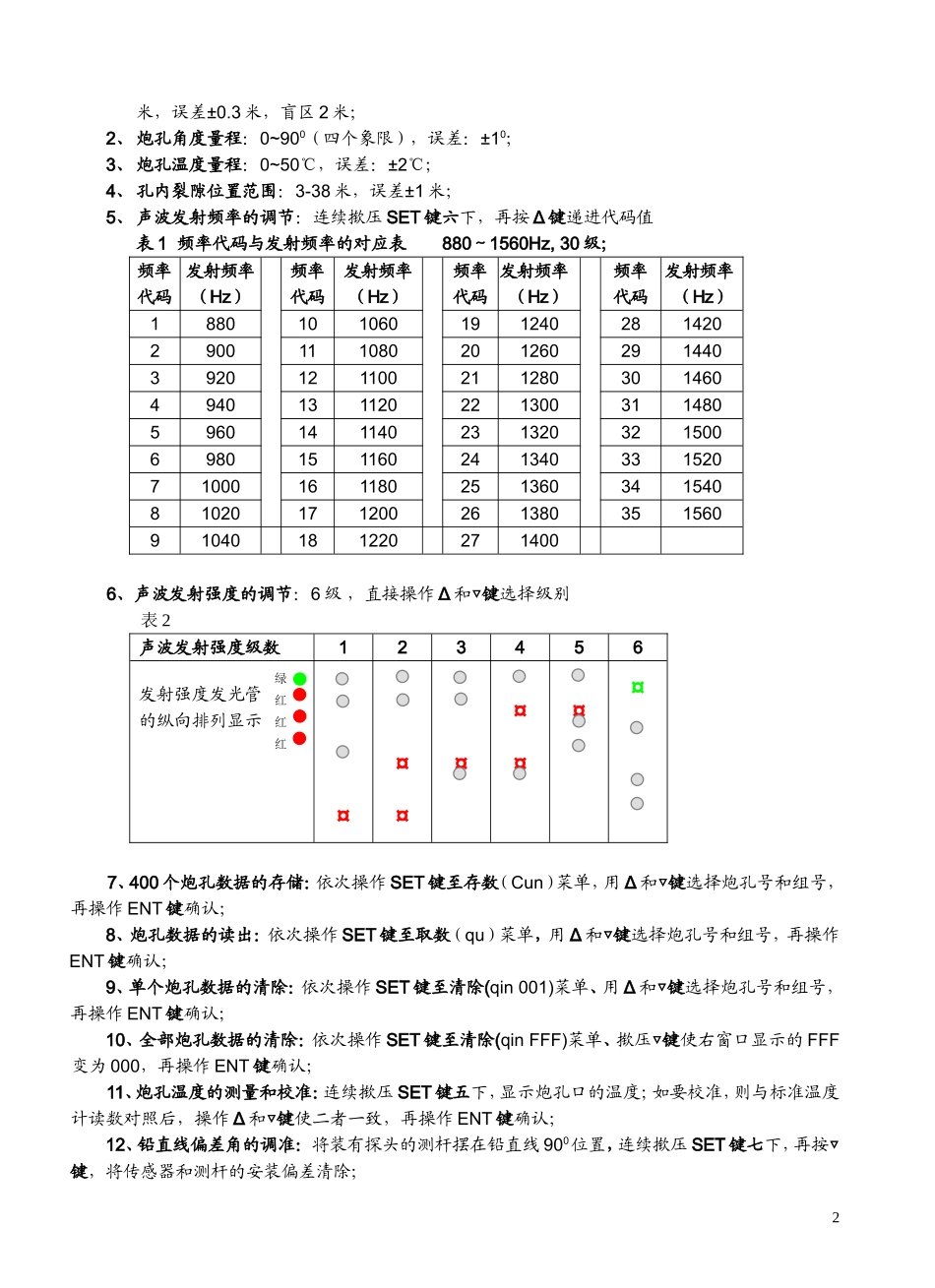

CSJ10B型智能炮孔测量仪使用说明书_第3页
3/9
CSJ10B型智能炮孔深度和角度测量仪使用说明书长沙元宇仪表自动化科技开发有限公司Tel:0731-88670281Fax:0731-888511552011年10月CSJ10B型智能炮孔深度和角度测量仪使用说明书(11版)CSJ10系列智能炮孔深度和角度测量仪是一种便携式轻便仪器,应用于采矿和掘进工程中测量炮孔的深度和倾角,使用者借助测杆将探头置于孔口即可测量炮孔的深度和倾角。其深度测量采用声回波测距原理,倾角和温度测量采用微电子加速度传感器,并以微控制器作为仪器的核心部件。具有某些智能功能,例如对接收到的声回波进行以距离为函数的增益控制;对孔内的较大裂隙进行位置显示;从存在的多个回波中识别孔底回波;允许使用者根据炮孔岩石的地质状况,调整声波的发射频率和发射强度,以寻找准确的孔深测量值;对微电子加速度传感器的双轴信号进行正切运算,对铅直线偏差角进行修正;以及对空气声速进行温度补偿等CSJ10系列智能炮孔仪的技术性能在CSJ07基础上有大幅提升,主要改进点是:1)极大提高了测角精度,使测量误差小于10,且角度量程由一个象限扩展为四个象限;(2)增添了温度测量功能;(3)增添了孔深测量的温度修正功能;(4)增大声波发射功率和接收灵敏度,从而提高了对较破碎炮孔的测对率或可测更深的孔。CSJ10系列智能炮孔仪有三种型号,其中:CSJ10A型智能炮孔仪有炮孔深度、倾角和温度的测量功能,没有炮孔数据的存取和上传功能;CSJ10B型智能炮孔仪有炮孔深度、倾角和温度的测量功能和炮孔数据的存取功能,可在仪器上读出;CSJ10C型智能炮孔仪有炮孔深度、倾角和温度的测量功能,炮孔数据的存取和上传功能,数据既可在仪器上读出,也可上传至电脑制表或打印。请使用者在测孔之前一定要仔细阅读本说明书,以便全面掌握仪器的性能和使用方法。第一章仪器的构成1、炮孔测量仪的操作面板炮孔深度:左显示窗,三位数字显示炮孔角度:右显示窗,三位数字显示孔内裂隙位置:36线光柱显示发射强度:4个发光管组合显示6级强度ON/OFF键:开机/关机SET键:进入菜单和前进。Δ键:(1)增大发射强度;(2)在存数(Cun)、取数(qu)和清除(qin)菜单中选择炮孔组号;(3)在菜单设置中调整发射频率和温度。▽键:(1)减小发射强度;(2)在存数(Cun)、取数(qu)和清除(qin)菜单中选择某组中的炮孔号;(3)在菜单设置中对铅直位偏差角进行修正,以及调整温度。ENT键:对存数(Cun)、取数(qu)、清除(qin)、上传(SC)、温度校准、显示扫描菜单的操作予以确认。探头电缆插座:6芯电池插座:2芯2、探头:内置声波换能器和微电子加速度传感器3、连接电缆:6芯屏蔽电缆,长度5米,用于连接探头和仪器4、电池盒:内装4节5号干电池5、测杆:φ20×1000mm不锈钢测杆两节,用螺纹连接加长。第二章仪器的技术功能和指标1、炮孔深度量程:孔径60~90mm的中深孔,在孔壁岩石不破碎不松散条件下量程是2.0-40.01米,误差±0.3米,盲区2米;2、炮孔角度量程:0~900(四个象限),误差:±10;3、炮孔温度量程:0~50℃,误差:±2℃;4、孔内裂隙位置范围:3-38米,误差±1米;5、声波发射频率的调节:连续揿压SET键六下,再按Δ键递进代码值表1频率代码与发射频率的对应表880~1560Hz,30级;频率代码发射频率(Hz)频率代码发射频率(Hz)频率代码发射频率(Hz)频率代码发射频率(Hz)1880101060191240281420290011108020126029144039201211002112803014604940131120221300311480596014114023132032150069801511602413403315207100016118025136034154081020171200261380351560910401812202714006、声波发射强度的调节:6级,直接操作Δ和键▽选择级别表2声波发射强度级数123456发射强度发光管的纵向排列显示¤¤¤¤¤¤¤¤7、400个炮孔数据的存储:依次操作SET键至存数(Cun)菜单,用Δ和键▽选择炮孔号和组号,再操作ENT键确认;8、炮孔数据的读出:依次操作SET键至取数(qu)菜单,用Δ和键▽选择炮孔号和组号,再操作ENT键确认;9、单个炮孔数据的清除:依次操作SET键至清除(qin001)菜单、用Δ和键▽选择炮孔号和组号,再操作ENT键确认;10、全部炮孔数据的清除:依次操作SET键至清除(qinFFF)菜单...
