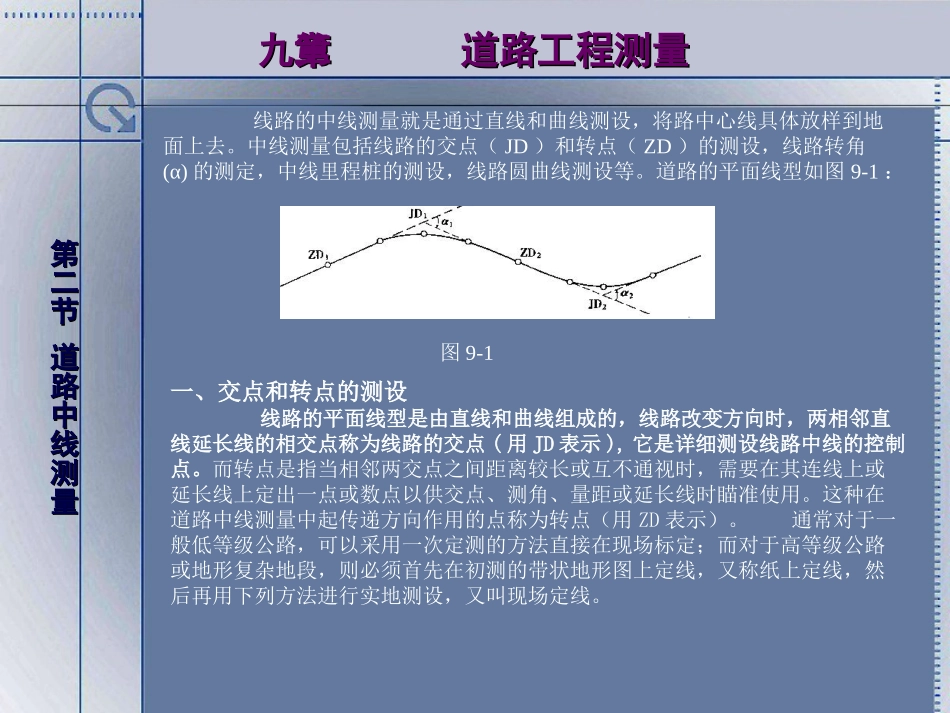

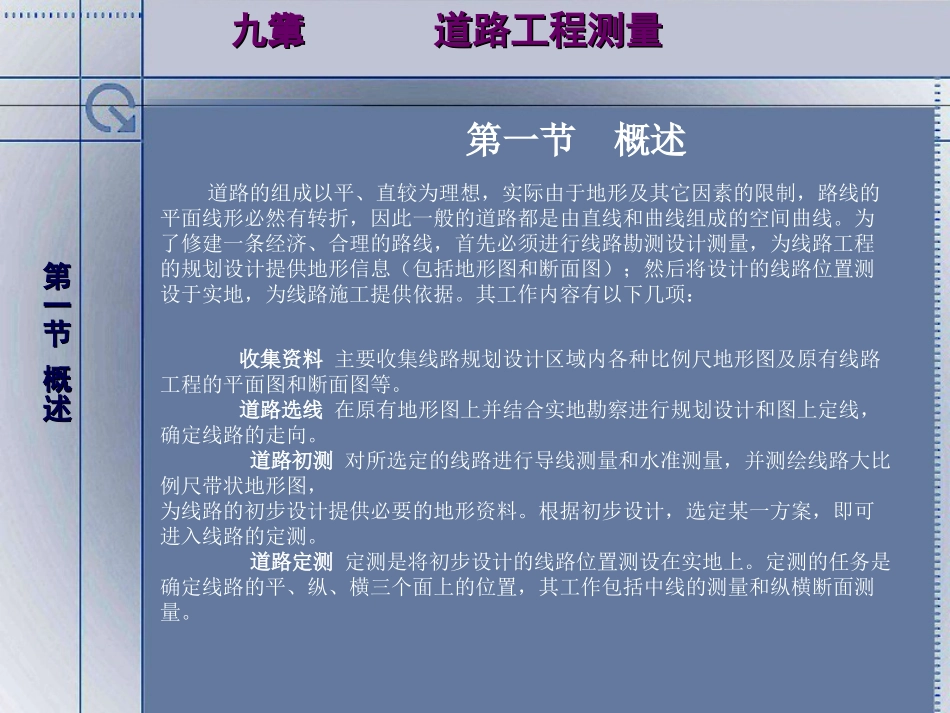

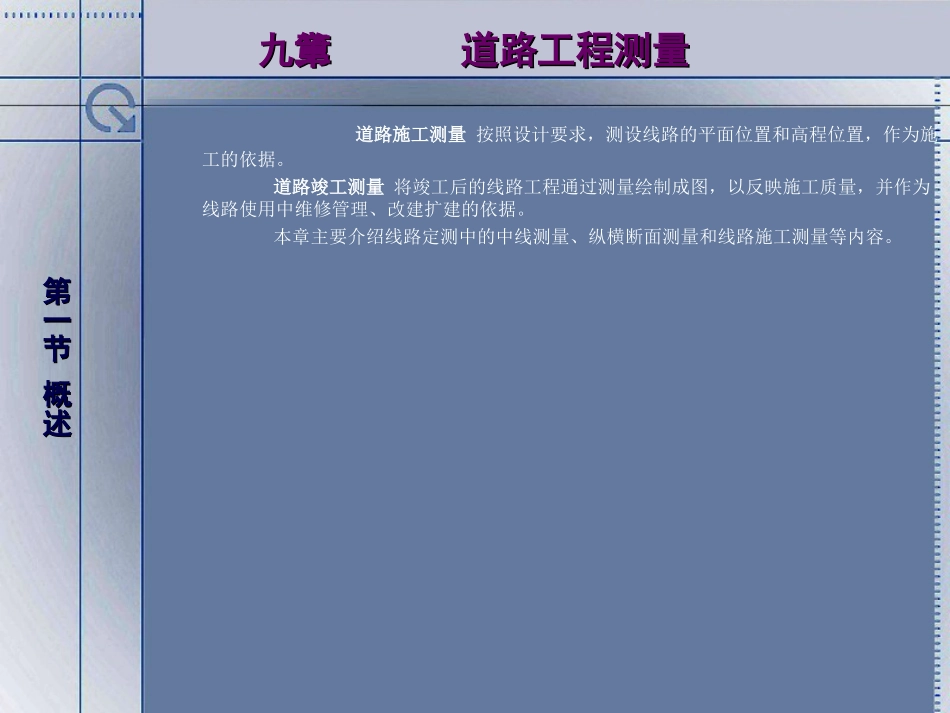

第一节概述第一节概述第九章第九章道路工程测量道路工程测量道路的组成以平、直较为理想，实际由于地形及其它因素的限制，路线的平面线形必然有转折，因此一般的道路都是由直线和曲线组成的空间曲线。为了修建一条经济、合理的路线，首先必须进行线路勘测设计测量，为线路工程的规划设计提供地形信息（包括地形图和断面图）；然后将设计的线路位置测设于实地，为线路施工提供依据。其工作内容有以下几项：收集资料主要收集线路规划设计区域内各种比例尺地形图及原有线路工程的平面图和断面图等。道路选线在原有地形图上并结合实地勘察进行规划设计和图上定线，确定线路的走向。道路初测对所选定的线路进行导线测量和水准测量，并测绘线路大比例尺带状地形图，为线路的初步设计提供必要的地形资料。根据初步设计，选定某一方案，即可进入线路的定测。道路定测定测是将初步设计的线路位置测设在实地上。定测的任务是确定线路的平、纵、横三个面上的位置，其工作包括中线的测量和纵横断面测量。第一节概述道路施工测量按照设计要求，测设线路的平面位置和高程位置，作为施工的依据。道路竣工测量将竣工后的线路工程通过测量绘制成图，以反映施工质量，并作为线路使用中维修管理、改建扩建的依据。本章主要介绍线路定测中的中线测量、纵横断面测量和线路施工测量等内容。第一节概述第一节概述第九章第九章道路工程测量道路工程测量第二节道路中线测量第二节道路中线测量第九章第九章道路工程测量道路工程测量线路的中线测量就是通过直线和曲线测设，将路中心线具体放样到地面上去。中线测量包括线路的交点（JD）和转点（ZD）的测设，线路转角(α)的测定，中线里程桩的测设，线路圆曲线测设等。道路的平面线型如图9-1：图9-1一、交点和转点的测设线路的平面线型是由直线和曲线组成的，线路改变方向时，两相邻直线延长线的相交点称为线路的交点(用JD表示),它是详细测设线路中线的控制点。而转点是指当相邻两交点之间距离较长或互不通视时，需要在其连线上或延长线上定出一点或数点以供交点、测角、量距或延长线时瞄准使用。这种在道路中线测量中起传递方向作用的点称为转点（用ZD表示）。通常对于一般低等级公路，可以采用一次定测的方法直接在现场标定；而对于高等级公路或地形复杂地段，则必须首先在初测的带状地形图上定线，又称纸上定线，然后再用下列方法进行实地测设，又叫现场定线。第二节道路中线测量第二节道路中线测量第九章第九章道路工程测量道路工程测量1.交点的测设（1）放点穿线法放点穿线法是纸上定线放样到现场时常用的方法，具体做法如下：1）在图上量取支距2）在实地放支距用皮尺和方向架（或经纬仪）按图上所量支距在实地标定出路线点Ｐ1…Ｐ4作为临时点。3)穿线由于图解数据和测设误差的影响，所放的点一般不在一条直线上，这时可以采用目估法或经纬仪法穿线，如图9-3，适当调整各点，使其位于同一条直线АВ上。4）定交点如图9-4，当相邻两直线АВ、СＤ测设于实地后，即可延长直线交会定交点(JD)，其操作步骤如下：①将经纬仪安置在Ｂ点，盘左瞄准А点，倒转望远镜沿视线方向，在交点JD点附近，打下两个木桩，俗称骑马桩，并沿视线方向用铅笔在两桩顶上分别标出和。②盘右仍瞄准A点后，再倒转望远镜，用与上述同样的方法在两桩顶上又标出和。第二节道路中线测量第二节道路中线测量第九章第九章道路工程测量道路工程测量③分别取与、与的中点并钉上在两桩上钉上小钉得、两点④用细线将、两点连接。（这种以盘左、盘右两个盘位延长直线的方法称为正倒镜分中法。）⑤将仪器搬到C点，瞄准D点,同法定出c、d两点，拉上细线。⑥在两条细线交点出打下木桩，并钉上小钉，即为交点JD。图9-4（2）拨角放线法根据在地形图上定线所设计的交点坐标，反算出每一段直线的距离和坐标方位角，从而算出交点上的转向角，从中线的起点开始，，用经纬仪在现场直接拨角量距定出交点位置。如图9-5，N1、N2…为导线点，在N1安置经纬仪，拨角β1，量出距离S1，定出交点JD1。在JD1安置经纬仪，拨角β2，量出距离S2，定出JD2。依次可定出其它交点。第二节道路中线测量第二节道路中线测量第九...
