单元一：钢混梁式桥的施工VIP免费

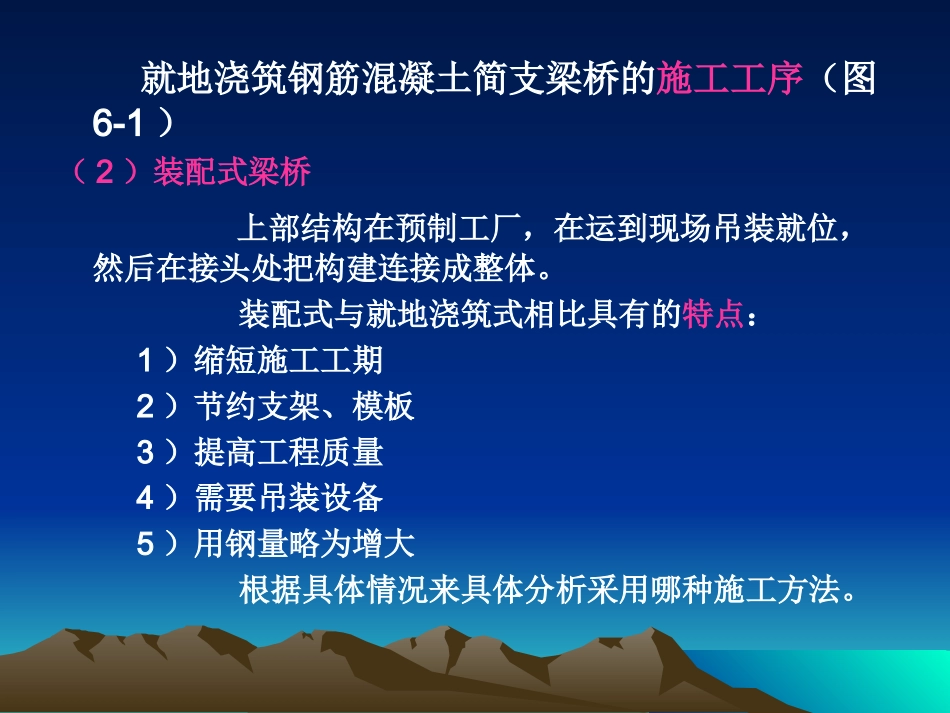

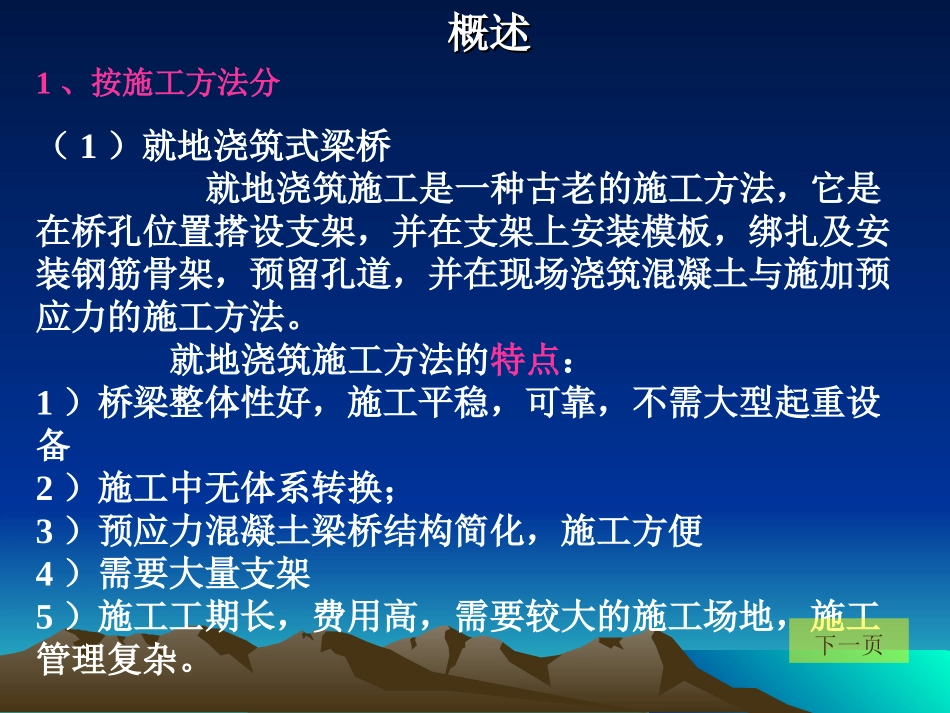

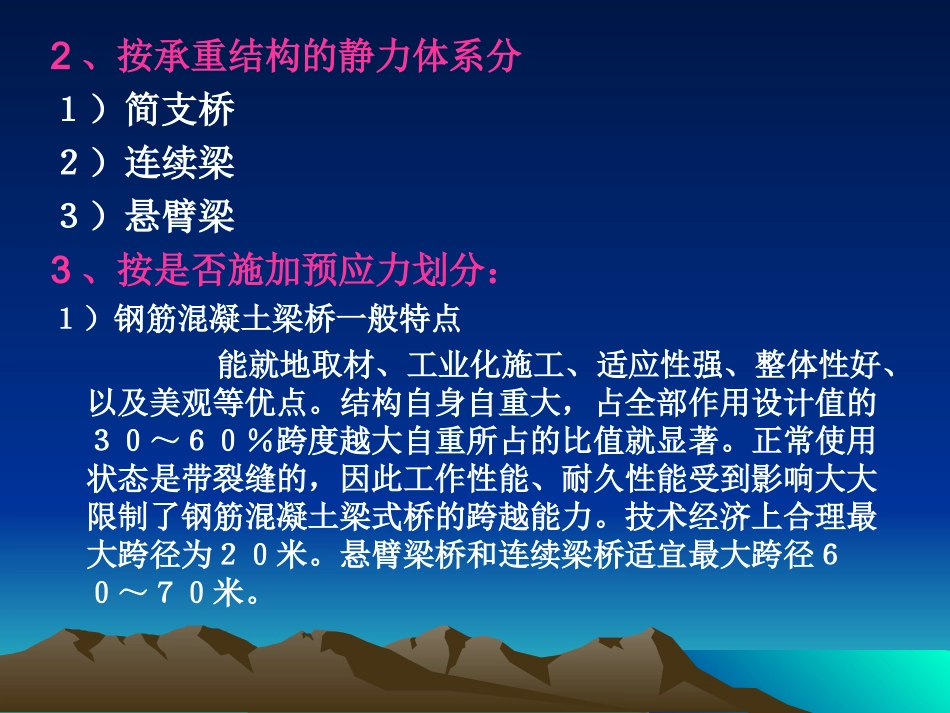

概述概述1、按施工方法分（1）就地浇筑式梁桥就地浇筑施工是一种古老的施工方法，它是在桥孔位置搭设支架，并在支架上安装模板，绑扎及安装钢筋骨架，预留孔道，并在现场浇筑混凝土与施加预应力的施工方法。就地浇筑施工方法的特点：1）桥梁整体性好，施工平稳，可靠，不需大型起重设备2）施工中无体系转换；3）预应力混凝土梁桥结构简化，施工方便4）需要大量支架5）施工工期长，费用高，需要较大的施工场地，施工管理复杂。下一页就地浇筑钢筋混凝土简支梁桥的施工工序（图6-1）（2）装配式梁桥上部结构在预制工厂，在运到现场吊装就位，然后在接头处把构建连接成整体。装配式与就地浇筑式相比具有的特点：1）缩短施工工期2）节约支架、模板3）提高工程质量4）需要吊装设备5）用钢量略为增大根据具体情况来具体分析采用哪种施工方法。2、按承重结构的静力体系分１）简支桥２）连续梁３）悬臂梁3、按是否施加预应力划分：１）钢筋混凝土梁桥一般特点能就地取材、工业化施工、适应性强、整体性好、以及美观等优点。结构自身自重大，占全部作用设计值的３０～６０％跨度越大自重所占的比值就显著。正常使用状态是带裂缝的，因此工作性能、耐久性能受到影响大大限制了钢筋混凝土梁式桥的跨越能力。技术经济上合理最大跨径为２０米。悬臂梁桥和连续梁桥适宜最大跨径６０～７０米。２）预应力混凝土梁桥的一般特点２）预应力混凝土梁桥的一般特点预应力混凝土，一种与现储存了足够压应力的混凝土材料。（混凝土收缩和徐变等作用会导致相当可观的预应力损失，故应用高强材料才能使预应力混凝土获得良好效果）特点：就有钢筋混凝土梁桥的所有优点外还有，能最有效的利用高强度材料，减少构建截面，显著降低资中所占全部作用设计值的比重增大跨越力，扩大混凝土结构适用范围。与钢筋混凝土梁桥相比，一般可节省钢材30~40%跨径越大节省越多。下一页施工支架与模板支架类型及构造二、施工支架与模板就地浇筑混凝土梁桥的上部结构，首先应在桥孔位置搭设支架，以支承模板、浇筑的钢筋混凝土，以及其他施工荷载的重力。1、支架类型及构造支架按其构造分立柱式梁式梁式－立柱式按其材料分木支架钢支架钢木支架万能杆件组拼支架（备注：还应进行强度和稳定性验算）施工支架与模板支架类型及构造施工支架与模板1支架类型及构造满堂支架施工支架与模板1模板构造2、模板构造对模板的基本要求：1、具有足够的强度、刚度和稳定性。能安全可靠地承担施工中可能出现的各种荷载；2、保证结构的设计形状、尺寸及各部分相互之间位置的准确性；3、模板的接缝必须密合，确保混凝土浇注过程中不漏浆；4、构造简单，拆装方便，便于周转使用，应尽量做成装配式组件或块件。模板的分类与构造按模板的梁体成型时的作用：内模、外模、侧模、端模、底模等。按模板所用的材料不同：木模板、钢模板、钢木模板、胶合板模板、钢竹模板、塑料模板、玻璃钢模板、铝合金模板等。施工支架与模板模板构造木模板基本构造⑴木模施工支架与模板模板构造T形梁木模构造空心板梁木制芯模构造施工支架与模板模板构造施工支架与模板模板构造⑵钢模T梁钢模板1-上铰，2-下铰，3-轨道，4-伸缩杆5-接缝箱梁钢模板施工支架与模板模板构造施工支架与模板模板构造施工支架与模板模板构造施工支架与模板模板构造施工支架与模板模板构造模板与支撑工程对现场浇筑梁，支架应满足有足够的强度和刚度接头位置应准确、可靠卸落设备要符合要求模板体系要求涂抹脱模剂制作密贴螺栓、拉杆、撑木牢固尺寸准确施工支架与模板模板构造施工支架与模板模板构造T梁的木模施工支架与模板模板构造模板的加固施工支架与模板模板构造施工支架与模板模板构造浇筑好的T梁支架3、模板和支架的制作与安装1）模板和支架在制作与安装时的注意事项2）制作及安装质量要求3）支架和模板的安装4、施工预拱度在支架上浇筑梁式上部构造时，在施工时和卸架后，上部构造要发生一定的下沉和产生一定的挠度。因此，为使上部构造在卸架后能满意的获得设计规定的外形，须在施工时设置一定数值的预拱度。施工支架与模板施工预拱度卸架后上部构造本身及活载一半所产生的竖向挠度δ1支...
