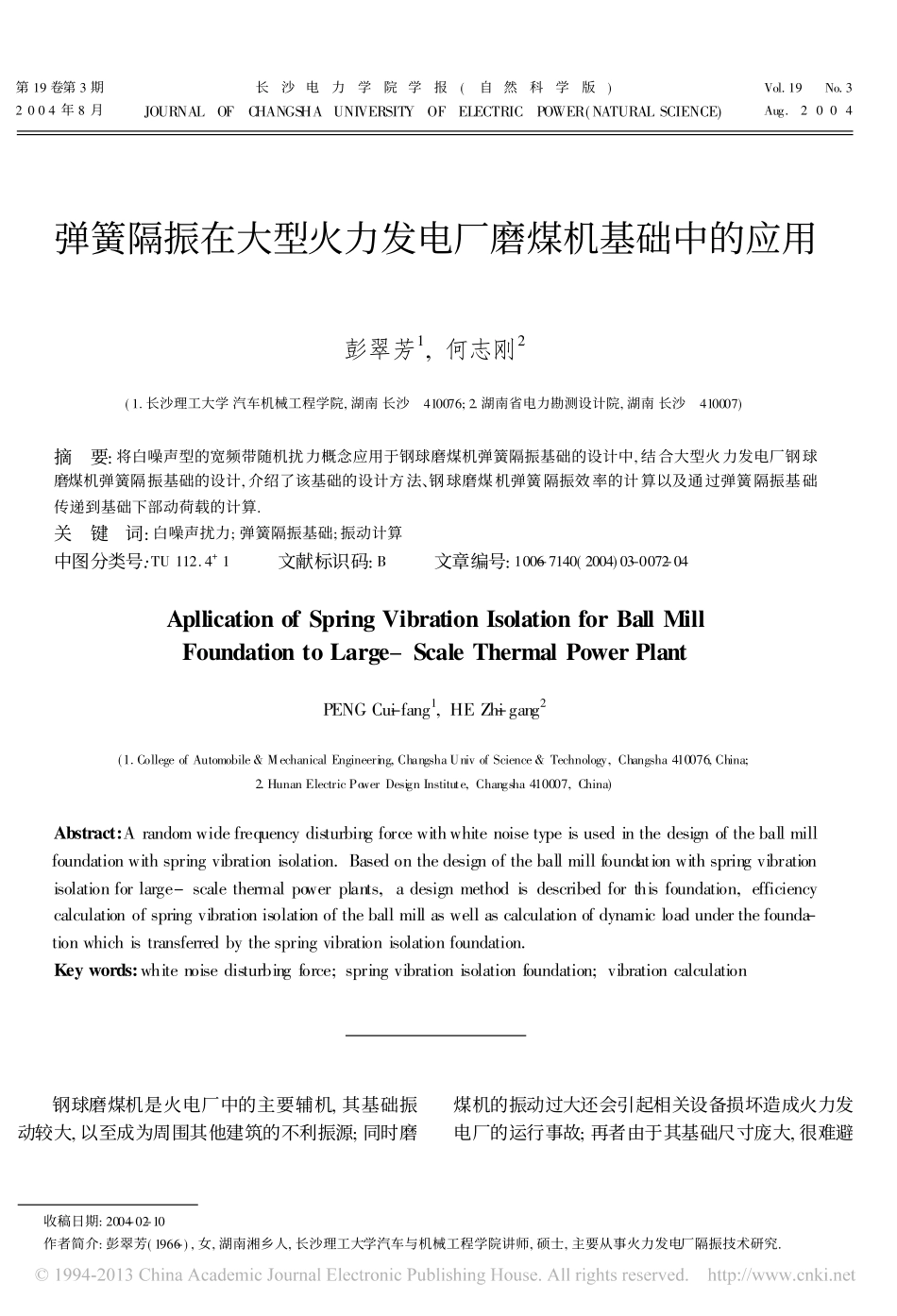

����������收稿日期:2004-02-10作者简介:彭翠芳(1966-),女,湖南湘乡人,长沙理工大学汽车与机械工程学院讲师,硕士,主要从事火力发电厂隔振技术研究.第19卷第3期2004年8月长沙电力学院学报(自然科学版)JOURNALOFCHANGSHAUNIVERSITYOFELECTRICPOWER(NATURALSCIENCE)Vol.19No.3Aug.2004弹簧隔振在大型火力发电厂磨煤机基础中的应用彭翠芳1,何志刚2(1.长沙理工大学汽车机械工程学院,湖南长沙�410076;2.湖南省电力勘测设计院,湖南长沙�410007)摘�要:将白噪声型的宽频带随机扰力概念应用于钢球磨煤机弹簧隔振基础的设计中,结合大型火力发电厂钢球磨煤机弹簧隔振基础的设计,介绍了该基础的设计方法、钢球磨煤机弹簧隔振效率的计算以及通过弹簧隔振基础传递到基础下部动荷载的计算.关�键�词:白噪声扰力;弹簧隔振基础;振动计算中图分类号:TU112.4+1���文献标识码:B���文章编号:1006-7140(2004)03-0072-04ApllicationofSpringVibrationIsolationforBallMillFoundationtoLarge-ScaleThermalPowerPlantPENGCu-ifang1,HEZh-igang2(1.CollegeofAutomobile&MechanicalEngineering,ChangshaUnivofScience&Technology,Changsha410076,China;2.HunanElectricPowerDesignInstitute,Changsha410007,China)Abstract:Arandomwidefrequencydisturbingforcewithwhitenoisetypeisusedinthedesignoftheballmillfoundationwithspringvibrationisolation.Basedonthedesignoftheballmillfoundationwithspringvibrationisolationforlarge-scalethermalpowerplants,adesignmethodisdescribedforthisfoundation,efficiencycalculationofspringvibrationisolationoftheballmillaswellascalculationofdynamicloadunderthefounda-tionwhichistransferredbythespringvibrationisolationfoundation.Keywords:whitenoisedisturbingforce;springvibrationisolationfoundation;vibrationcalculation��钢球磨煤机是火电厂中的主要辅机,其基础振动较大,以至成为周围其他建筑的不利振源;同时磨煤机的振动过大还会引起相关设备损坏造成火力发电厂的运行事故;再者由于其基础尺寸庞大,很难避免与主厂房基础相碰,因此磨煤机基础的振动计算非常重要.在我国�动力机器基础设计规范�(GB50040�96)和�火力电厂土建结构设计技术规定�(DL5022�93)中,只给出了基础周期性振动的计算公式,而磨煤机基础的振动是一种随机振动.因此按照上述规范设计的磨煤机,无法解决这些问题.笔者在参与设计某大型火电厂(2�600MW)中,采用了弹簧隔振系统作为钢球磨煤机基础,将磨煤机基础的随机扰力视为白噪声型宽频载荷[5],利用随机振动理论解决了基础动力计算,并得到了较好的设计效果.1�钢球磨煤机基础的振动计算钢球磨煤机滚筒的转速一般很低,每分钟十几转,滚筒、电机及传动装置所产生的旋转不平衡扰力不足以引起基础产生过大的振动,而钢球磨煤机中钢球和煤在滚筒中不断运动造成它们互相碰撞和质心的随机移动,这就形成了磨煤机基础的动载荷.我们将此动载荷所产生的相互作用视为随机的瞬时脉冲,因而其动力荷载可以视为具有白噪声谱密度的扰力函数.这就构成了钢球磨煤机基础的动力计算特点,其扰力可视为白噪声型宽频荷载,基础的动力计算需要用随机振动理论来解决.以下把理论分析结果应用于钢球磨煤机基础的动力计算,再应用于钢球磨煤机弹簧隔振基础设计中.具有水平转动轴磨煤机的白噪声谱密度由下式确定:[1]S0=(�m�d)2�3�1-�2d2g,(1)式中��为取决于磨煤机类型的系数,钢球磨煤机为0.001;m�为滚筒装载质量,即钢球和煤的质量(kg);d为滚筒直径(m);g为重力加速度,g=9.81m/s2;�为滚筒转角速度(s-1).钢球磨煤机基础的结构型式常采用大块式,磨煤机基础的扰力函数fx(t)=fz(t)=f(t),即磨煤机的水平向与竖向有相同的谱密度,基础的动力计算可归纳如下:1.1�竖向振幅计算[4]基础竖向振幅是基础振动和水平摇摆振动的组合:Azmax=Ax+Az�,其中AZ=��ZS0(2k2Z�Z),�Z=KZm,AZ�=h3+ex+�1Iy+m�21Ix�S02�x��31,�21=0.5(�2x+�2�)-(�2x-�2�)2+4�2xh22r2,�1=�2x�2Z-�21h2,��=K�+Kxh22I,�X=Kxm,r=Im,式中�kz为基础的垂直...
