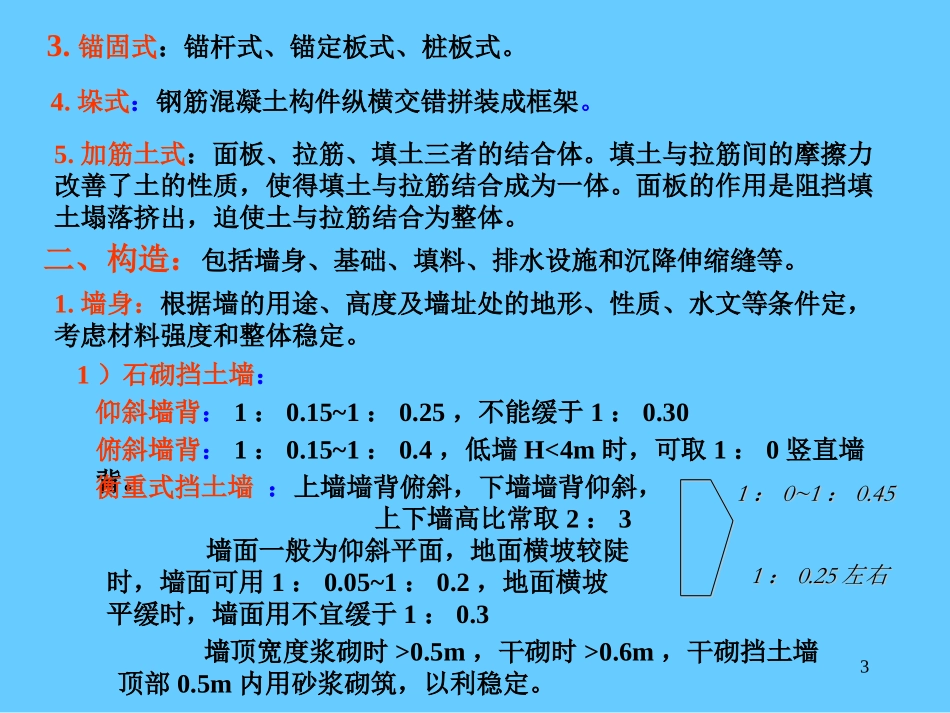

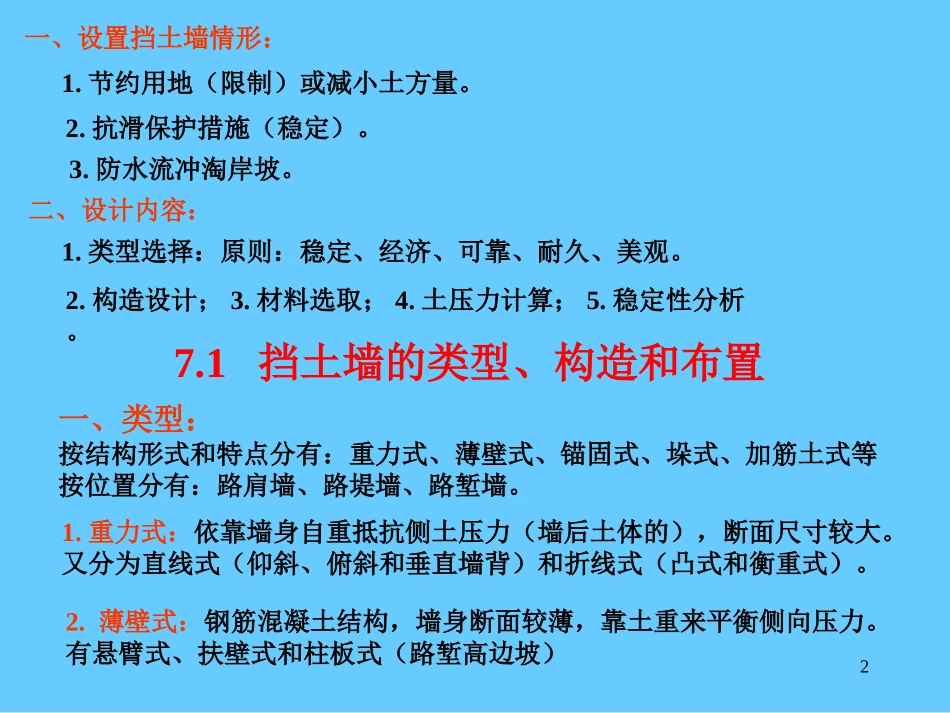

1第七章第七章2一、设置挡土墙情形：1.节约用地（限制）或减小土方量。2.抗滑保护措施（稳定）。3.防水流冲淘岸坡。二、设计内容：1.类型选择：原则：稳定、经济、可靠、耐久、美观。2.构造设计；3.材料选取；4.土压力计算；5.稳定性分析。7.1挡土墙的类型、构造和布置一、类型：按结构形式和特点分有：重力式、薄壁式、锚固式、垛式、加筋土式等按位置分有：路肩墙、路堤墙、路堑墙。1.重力式：依靠墙身自重抵抗侧土压力（墙后土体的），断面尺寸较大。又分为直线式（仰斜、俯斜和垂直墙背）和折线式（凸式和衡重式）。2.薄壁式：钢筋混凝土结构，墙身断面较薄，靠土重来平衡侧向压力。有悬臂式、扶壁式和柱板式（路堑高边坡）33.锚固式：锚杆式、锚定板式、桩板式。4.垛式：钢筋混凝土构件纵横交错拼装成框架。5.加筋土式：面板、拉筋、填土三者的结合体。填土与拉筋间的摩擦力改善了土的性质，使得填土与拉筋结合成为一体。面板的作用是阻挡填土塌落挤出，迫使土与拉筋结合为整体。二、构造：包括墙身、基础、填料、排水设施和沉降伸缩缝等。1.墙身：根据墙的用途、高度及墙址处的地形、性质、水文等条件定，考虑材料强度和整体稳定。1）石砌挡土墙：仰斜墙背：1：0.15~1：0.25，不能缓于1：0.30俯斜墙背：1：0.15~1：0.4，低墙H<4m时，可取1：0竖直墙背。衡重式挡土墙：上墙墙背俯斜，下墙墙背仰斜，上下墙高比常取2：31：0~1：0.451：0~1：0.451：0.25左右1：0.25左右墙面一般为仰斜平面，地面横坡较陡时，墙面可用1：0.05~1：0.2，地面横坡平缓时，墙面用不宜缓于1：0.3墙顶宽度浆砌时>0.5m，干砌时>0.6m，干砌挡土墙顶部0.5m内用砂浆砌筑，以利稳定。42）悬臂式挡土墙：面坡常用1：0.02~1：0.05，背坡可直立。顶宽>0.15m，路肩墙>0.2m，踵板采用等厚,趾板端部厚度可减薄,但不小于0.30m。扶壁式挡土墙的立壁,常为等厚,间距常取墙高的1/3~1/2,厚度约为间距的1/8~1/6,但不小于0.3m。踵板踵板趾板趾板立壁立壁3）锚杆式挡土墙：为便于立柱和挡板安装，大多采用竖直墙面。立柱间距2.5~3.5m，每根立柱视其高布置2~3根锚杆，锚杆的位置应尽量使立柱受弯分布均匀。锚杆一般水平向下倾斜10º~45º，并使锚杆长度尽可能短。锚杆的有效锚固长度在岩层中一般不小于4m,在稳定土层内，应有9~10m。锚孔内灌以膨胀水泥砂浆；锚孔口与墙面间一段锚杆采用沥青包扎防锈。挡墙分级设置时，每级高度不大于6m,两级之间留有1~2m的平台，以利施工操作和安全。4）加筋土挡墙：面板应坚固、美观、便于运输与安装。预制的面板有十字形、六角形、长条形等；拉筋用抗拉强度高、蠕变量小、柔韧性和耐久性好的材料：如钢带（厚不小于3mm，宽不小于30mm）、钢筋混凝土带（厚6~10cm,宽10~25cm）、聚丙烯土工带（厚大于0.8mm，宽大于18mm）。拉筋长一般为(0.8~1.0)H,但底部不小于3m，同时不小于0.4H。拉筋与面板结点的间距横向常为0.5~1.0m，竖向为0.25~0.75m，面板与拉筋连接可用螺栓或焊接。相邻面板间的连接常用企口和插销。墙高超过12m时，中部应设错台，即有利于调整墙面水平位移，减少面板对地基的压力并便于施工操作。另外，加筋体顶部的面板上应设置路檐板，以固定和约束面板，并可安装栏杆。52.基础：通常挡土墙可直接建造在天然基础上。加筋挡土墙的面板，除平整的坚硬地基外，其底部应设置宽不小于0.3m、厚不小于0.2m的条形混凝土基础。当基础较软弱时，采用扩大基础。墙趾台阶的宽度不小于0.2m，高度按材料的刚性角确定。墙趾处地面陡坡而地基较完整坚硬的岩层时，可将基础做成台阶形。台阶的高宽比不宜小于2：1，宽度不宜小于0.5m。挡土墙的基础应埋置足够的深度，以保证其稳定性。土质地基，基底埋深一般应在地表下不少于1m（加筋土挡墙的面板基础底面不应小于0.6m）；受水流冲刷时，应在冲刷线下至少1m；有冻胀影响时，应在冻胀线以下不少于0.25m，但非冻胀土地基可不受此限制。岩石地基，应清除表面风化层，基础嵌入岩层的深度不少于0.15~0.6m；当风化层较厚而难于清除时，可将基底埋在风化层中。对加筋土挡墙，应设宽度不小于1m的护脚。当挡土墙位于地质不良地段，基底土内可能出现滑动面时，...
