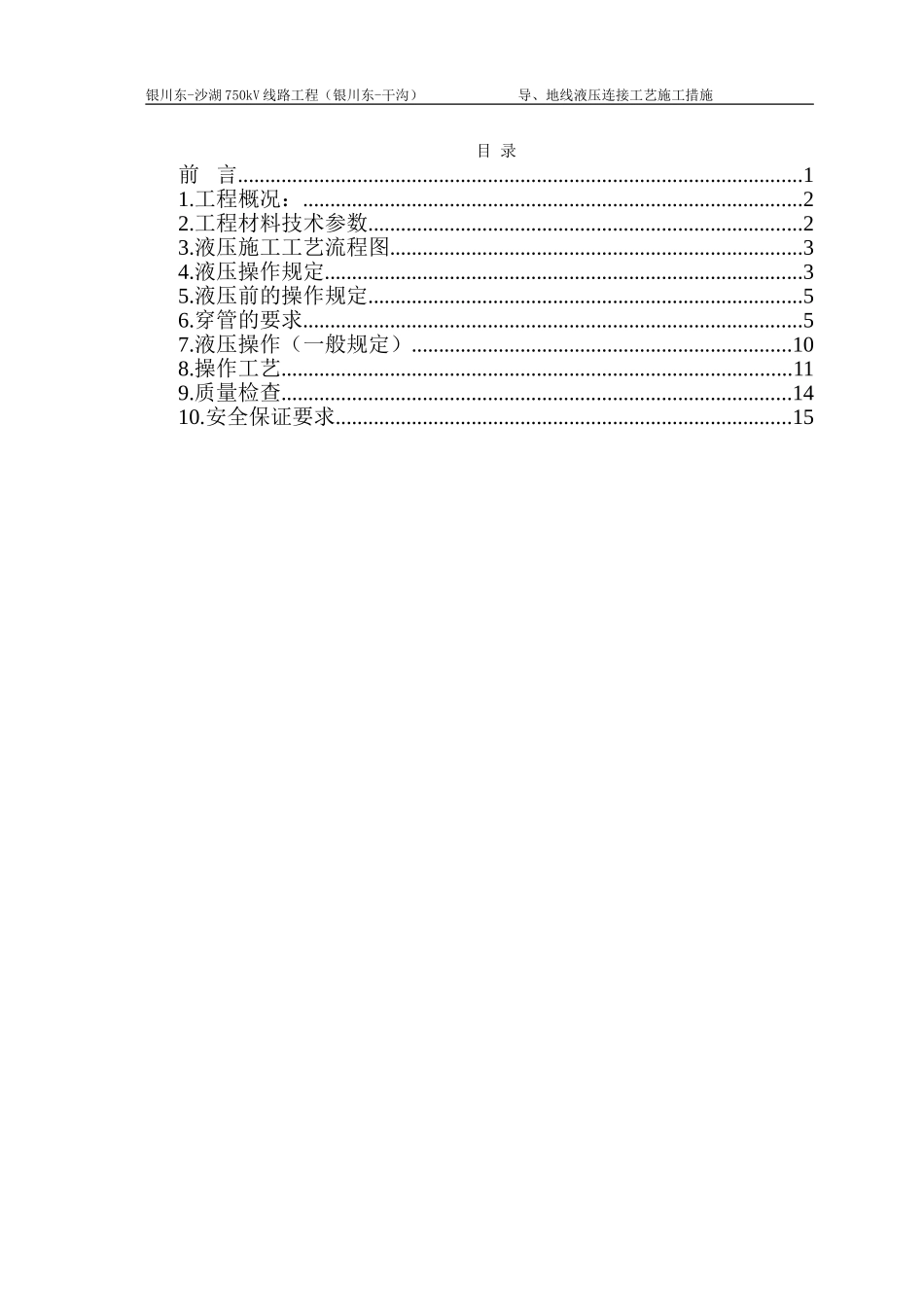

银川东-沙湖750kV线路工程（银川东-干沟）导、地线液压连接工艺施工措施目录前言........................................................................................................11.工程概况：............................................................................................22.工程材料技术参数................................................................................23.液压施工工艺流程图............................................................................34.液压操作规定........................................................................................35.液压前的操作规定................................................................................56.穿管的要求............................................................................................57.液压操作（一般规定）......................................................................108.操作工艺..............................................................................................119.质量检查..............................................................................................1410.安全保证要求....................................................................................151银川东-沙湖750kV线路工程（银川东-干沟）导、地线液压连接工艺施工措施前言1．适用范围本措施适用于银川东-沙湖750kV线路工程（银川东-干沟）架线液压施工作业。本措施不能替代有关技术文件和标准，而是对有关技术文件和标准的补充和细化。2．目的指导本工程液压作业施工，使液压作业标准化、规范化，施工质量、工艺标准达到设计规范要求。3．编制依据3.1《输变电工程架空导线及地线液压、压接工艺规程》（DL/T5285-2013）3.2《750kV架空送电线路施工及验收规范》（GB50389-2006）；3.3《电力建设安全工作规程》架空电力线路部分（DL5009.2-2013）3.4《750kV架空送电线路工程施工质量检验及评定规程》（Q/GDW121-2005）；3.5本工程施工图会审纪要1.工程概况：银川东-沙湖750kV线路工程（银川东-干沟），起于银川东750kV变电站，止于干沟转角塔(与福建院衔接)，途径宁夏回族自治区灵武市、银川市。路径长度2×49.315km(双回路长度2×39.529km，单回路长度1.935km+2.030km，2.632km+2.711km，5.161km+5.184km)，直线距离38.2km曲折系数1.29。本标段使用杆塔137基（包括与福建院交界塔）。其中单回路塔43基，单回路直线塔26基，单回路耐张塔17基；双回路塔94基，双回路直线塔69基，双回路耐张塔25基。2银川东-沙湖750kV线路工程（银川东-干沟）导、地线液压连接工艺施工措施2.工程材料技术参数2.1本标段导线主要特性表导线型号项目JL/G1A-400/50-54/7单位截面积451.6㎜2直径27.63mm计算重量W1.511kg/m额定拉断力117230N安全系数K2.5/平均运行张力C≤25%Tp/2.2本标段地线主要特性表地线型号JLB40-150总截面㎜2148.07直径(mm)15.75单位质量(kg/m)0.679计算拉断力(N)90620安全系数4.0平均运行张力C≤25%Tp2.3液压管尺寸：单位（mm）线别管型材质外径内径长度JL/G1A-400/50-54/7直线管JYD-400/50钢管2415120铝管4529570耐张管NY-400/50钢管20130铝管45JLB40-150直线管JY-150BG钢管26400铝管38620耐张管NY-150BG钢管2616.7220铝管4227.53.液压施工工艺流程图工艺处理清理现场压接前质量检查压接管导线及地线画定位印记穿管压接钢管压接铝管压接后质量检查清洗断线3银川东-沙湖750kV线路工程（银川东-干沟）导、地线液压连接工艺施工措施4.液压操作规定4.1液压施工是架空送电线路施工中的一项重要隐蔽工序，操作人员必须经过培训及考试合格，持证方可进行操作，操作时应有指定的质量检查人员及监理人员旁站，进行监督。操作完后检查合格，予以签证。操作人员在压接管上盖上钢印。4.2本工程采用的液压机，以高压油泵为动力。以相应的钢模对导线及避雷线进行液压施工，接续管及耐张线夹均为圆形，压后为正...
