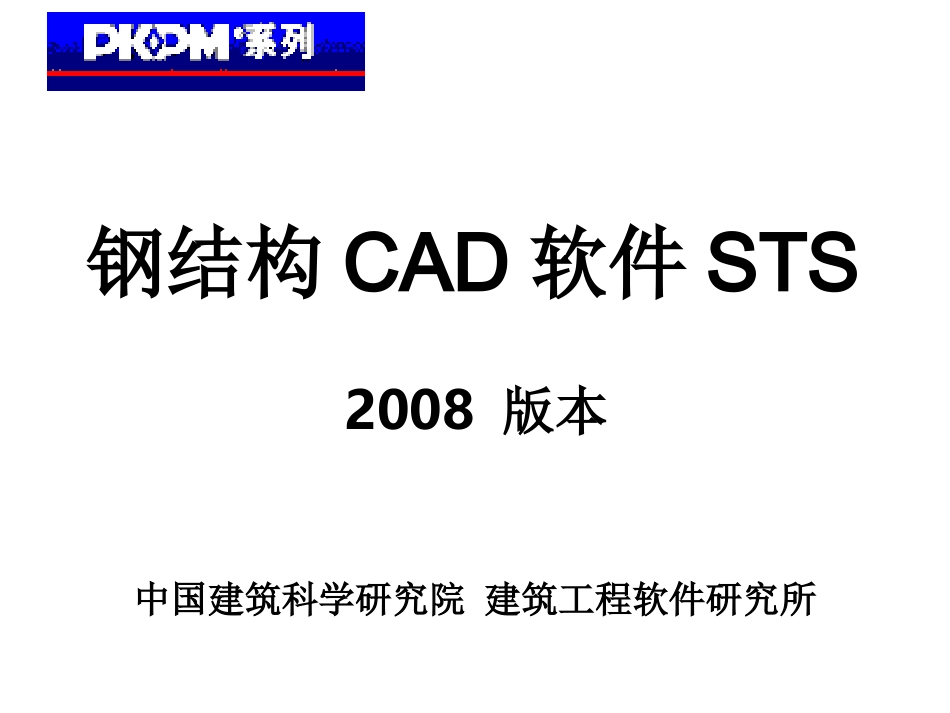

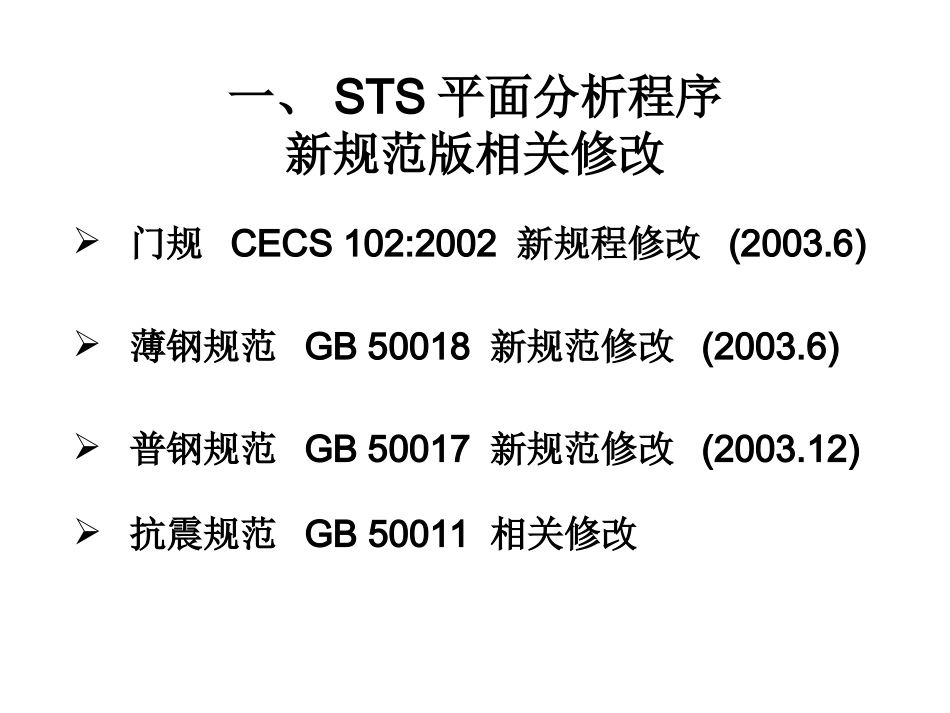

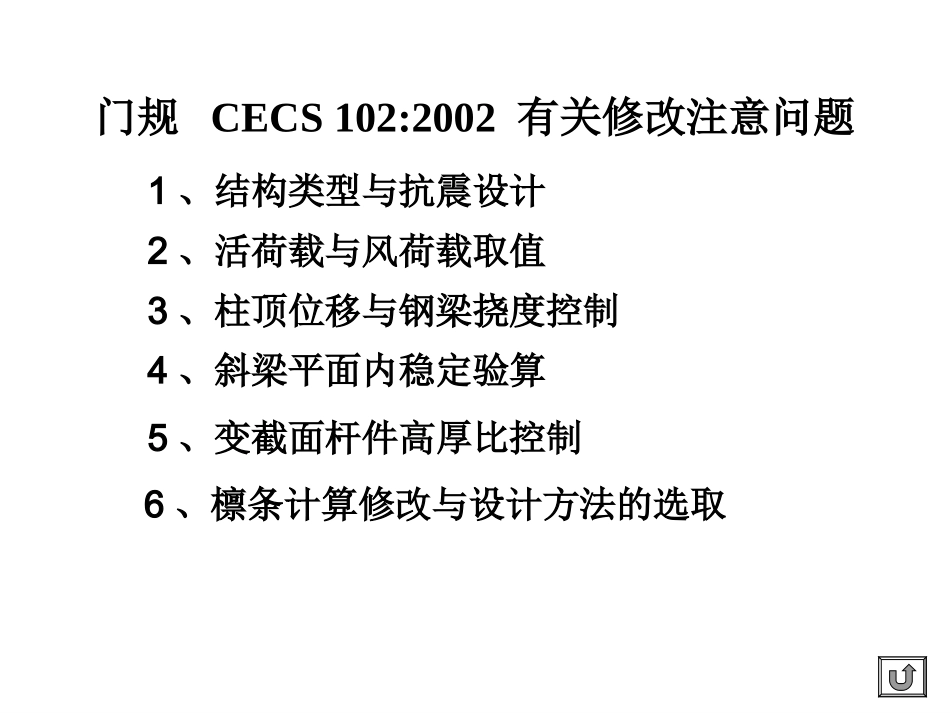

2008版本钢结构CAD软件STS中国建筑科学研究院建筑工程软件研究所一、STS平面分析程序新规范版相关修改门规CECS102:2002新规程修改(2003.6)薄钢规范GB50018新规范修改(2003.6)普钢规范GB50017新规范修改(2003.12)抗震规范GB50011相关修改门规CECS102:2002有关修改注意问题1、结构类型与抗震设计2、活荷载与风荷载取值3、柱顶位移与钢梁挠度控制5、变截面杆件高厚比控制4、斜梁平面内稳定验算6、檩条计算修改与设计方法的选取结构类型与抗震设计《建筑抗震设计规范》GB50011关于单层钢结构厂房的规定不适用于单层轻型钢结构厂房(注意结构类型选取差异)规程提出抗震构造措施有：构件之间应尽量采用螺栓连接；斜梁下翼缘与刚架柱的连接宜采用加腋的方式加强；该处附近翼缘受压区的宽厚比应适当减小；柱脚的抗剪、抗拔承载力应适当提高，柱脚底板应设置抗剪键，锚栓应采取提高抗拔力的构造措施；支撑的连接应按屈服承载力的1.2倍设计等等。地震反应谱计算时阻尼比取0.05；规程增列当由抗震控制结构设计时，尚应采取抗震构造措施；活荷载与风荷载取值1、将屋面活荷载由0.3kN/m2提高到0.5kN/m2。对于受荷载水平投影面积大于60m2的构件可取不小于0.3kN/m2；0wwzsk2、附录A风载计算；MBMA风荷载的适用范围是：房屋高度不大于18米，房屋高宽比不大于1,屋面坡度不大于10度明确风荷载采用美国MBMA的规定；与荷载规范公式比较0wwzszk0wwzsgzk与荷载规范取值计算结果比较刚架风载荷载规范与门规的比较刚架风载荷载规范与门规的比较以一坡度为1/10，双坡封闭式厂房为例：荷载规范：门规：柱脚铰接l/h<2.3,柱脚刚接l/h<３.0,荷载规范计算偏安全，其他情况比门规结果小０～６０％0.25-0.55-1.0-0.650.8-0.5-0.6-0.5lh柱顶位移与钢梁挠度控制1、柱顶位移限值改动较大；柱顶位移设计值风载作用柱顶位移控制限值h/240计算值修正部分：《钢结构》2006年第4期对规程（CECS102：2002）的勘误和补遗。2、梁的挠度与挠跨比限值几乎没变化；3、增列：由于柱顶位移和构件挠度产生的屋面坡度的改变值，不应大于坡度设计值的1/3；相对挠度、绝对挠度的计算。勘误中明确跨度L为：对单坡屋面为斜梁跨度，对双坡屋面为一个坡面的斜梁的长度。斜梁平面内稳定验算1、斜梁在平面内，可仅按压弯构件计算强度，可以不计算平面内的稳定性前提：屋面坡度较小时（GB50018,<1:2.5)“腹板高度变化超过60mm/m时”，通过控制腹板高厚比来控制“受剪板幅的屈曲后强度利用”，考虑不利用曲屈后强度。vvwff'8.0时8.023537ywwwfkthywwfkth235378.0调整方法:1、调整截面或调整分段点位置；2、设置横向加劲肋。明确规定薄壁型钢的有效截面应按薄钢规范GB50018计算门规檩条验算与薄钢规范檩条验算对比选择原则：1、压型钢板屋面（厚度>0.66mm），屋面与檩条有可靠连接（自攻螺钉等紧固件），设置单层拉条靠近上翼缘，选择按门规附录E计算；2、刚度较弱的屋面（塑料瓦材料等）、非可靠连接的压型钢板（扣合式等），应选择6.3.7-2式或冷弯规范计算，拉条的约束作用应根据实际拉条设置情况选择。建议这时应设置双层拉条、交叉拉条或型钢拉条，拉条同时约束上下翼缘。檩条计算修改与设计方法选取薄钢规范GB50018的有关修改注意问题1、有效截面的计算旧规范新规范2、补充了单轴对称截面，弯矩作用于非对称平面内时的压弯构件稳定性计算公式；3、新增了薄壁型钢墙梁的设计规定与构造要求；挠度限值：檩条：1/200门规：1/150墙梁：1/1501/100且限制墙梁竖向挠度不得大于10mm双力矩的考虑4、冷弯薄壁型钢门式刚架的计算；普钢规范GB50017的有关修改注意问题1、结构或构件的变形控制2、塑性发展系数的考虑与翼缘宽厚比控制3、焊接组合工形截面腹板屈曲后强度利用4、轴心构件截面分类的修改与稳定系数的查取5、单轴对称截面计及扭转效应换算长细比计算6、计算长度的确定结构或构件的变形控制3.5.1条对结构或构件变形的规定，正文中仅为原则性规定，并强调当有实践经验或有特殊要求时可作适当调整。有关变形的具体数值规定改放在附录A1)受弯构件的挠度...
