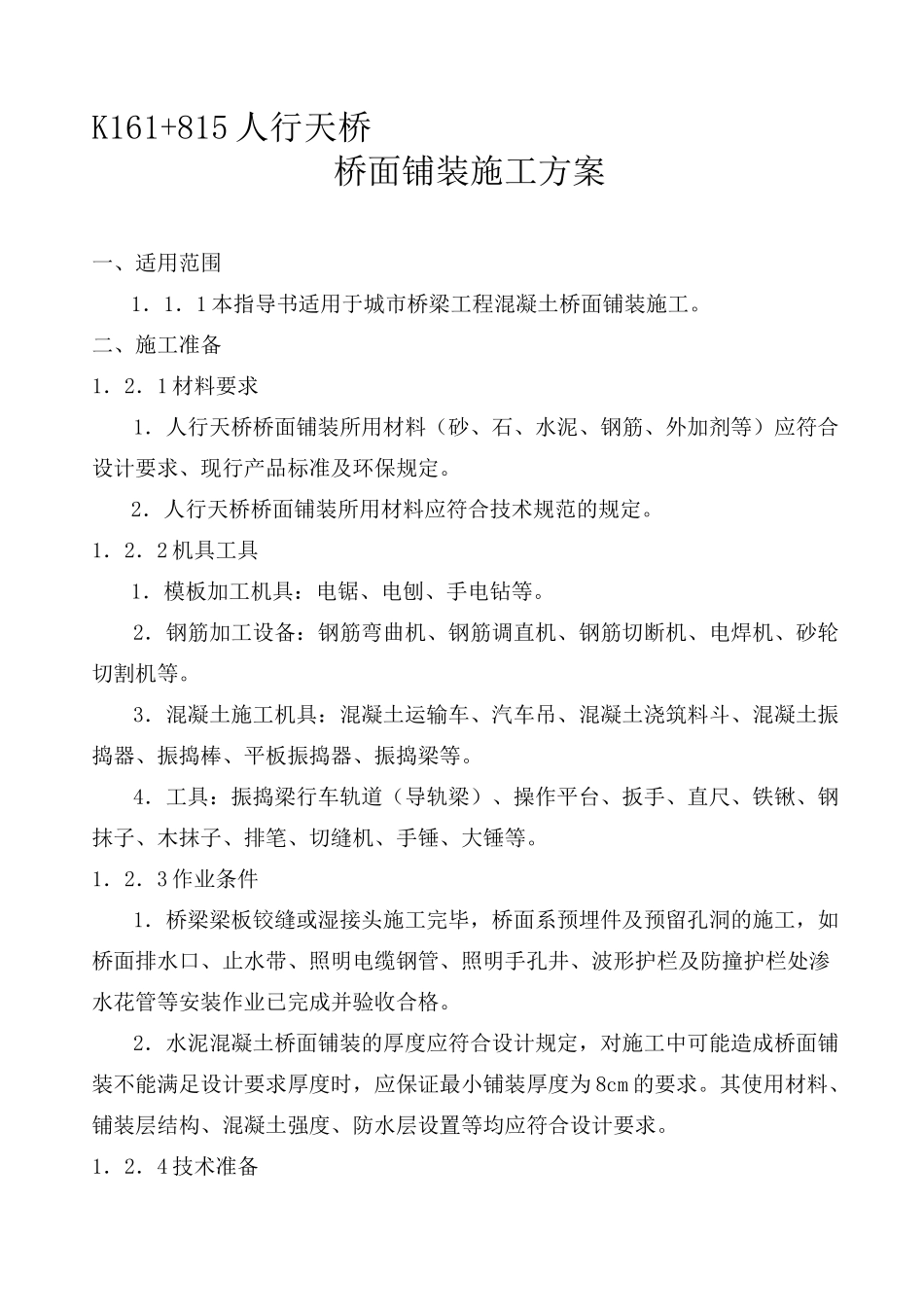

K161+815人行天桥桥面铺装施工方案一、适用范围1．1．1本指导书适用于城市桥梁工程混凝土桥面铺装施工。二、施工准备1．2．1材料要求1．人行天桥桥面铺装所用材料（砂、石、水泥、钢筋、外加剂等）应符合设计要求、现行产品标准及环保规定。2．人行天桥桥面铺装所用材料应符合技术规范的规定。1．2．2机具工具1．模板加工机具：电锯、电刨、手电钻等。2．钢筋加工设备：钢筋弯曲机、钢筋调直机、钢筋切断机、电焊机、砂轮切割机等。3．混凝土施工机具：混凝土运输车、汽车吊、混凝土浇筑料斗、混凝土振捣器、振捣棒、平板振捣器、振捣梁等。4．工具：振捣梁行车轨道（导轨梁）、操作平台、扳手、直尺、铁锹、钢抹子、木抹子、排笔、切缝机、手锤、大锤等。1．2．3作业条件1．桥梁梁板铰缝或湿接头施工完毕，桥面系预埋件及预留孔洞的施工，如桥面排水口、止水带、照明电缆钢管、照明手孔井、波形护栏及防撞护栏处渗水花管等安装作业已完成并验收合格。2．水泥混凝土桥面铺装的厚度应符合设计规定，对施工中可能造成桥面铺装不能满足设计要求厚度时，应保证最小铺装厚度为8cm的要求。其使用材料、铺装层结构、混凝土强度、防水层设置等均应符合设计要求。1．2．4技术准备1．认真熟悉图纸、根据现场条件编制施工方案，报有关部门批准。2．对操作人员进行培训，向班组进行交底。3．桥面梁板顶面已清理凿毛和梁板板面高程复测完毕。对最小厚度不能满足设计要求的地方，会同设计人员已进行桥面设计高程的调整和测量放样。三、操作工艺1．3．1工艺流程基层顶面处理f桥面混凝土高程测设f铺设绑扎底层钢筋一立模板一绑扎上部钢筋f混凝土的拌制、运输f桥面混凝土铺装f抹面f拉毛f养护f检查验收。1．3．2基面处理1．基面的浆皮、浮灰、油污、杂物等应彻底清除干净；基面应坚实平整粗糙，不得有积水；不得有空鼓、开裂、起砂和脱皮等缺陷。2．基层混凝土强度应达到设计强度应符合设计要求。1．3．3高程测设桥面混凝土高程可按振捣梁行走轨道顶面测设，振捣梁行走轨道可采用钢管或槽钢架设。轨道沿桥面横向铺设间距不大于3m,铺装面两侧轨道支立位置距每次浇筑铺装作业面外侧300mm左右。1．3．4铺设、绑扎钢筋网片1．成品钢筋网片大小应根据每次铺筑宽度和长度确定,确保网片伸入中央隔离带宽度满足设计要求,并应考虑运输和施工方便。2．成品钢筋网片要严格按照图纸要求铺设,横、纵向搭接部位对应放置,搭接长度为30d，采用10号火烧丝全接点绑扎，扎丝头朝下。3．现场绑扎成型的钢筋网片,其横、纵向钢筋按设计要求排放,钢筋的交叉点应用火烧丝绑扎结实，必要时，可用点焊焊牢。绑扎接头的搭接长度应符合设计及规范要求。4．钢筋网片的下保护层采用塑料耐压垫块或同强度等级砂浆垫块支垫，呈梅花形均匀布设，确保保护层厚度及网片架立刚度符合设计及规范要求。对采用双层钢筋网时，两层钢筋网片之间要设置足够数量的定位撑筋。1．3．5立模1．模板安装前桥梁顶面要经精确测量，确保铺装层浇筑宽度、桥面高程、横纵坡度。2．模板可根据混凝土铺装层厚度选用木模或钢模两种材质。木模板应选用质地坚实、变形小、无腐朽、无扭曲、无裂纹的木料，侧模板厚度宜为50mm宽木条，端模可采用lOOmmXlOOmm方木。模板座在砂浆找平层上，后背用槽钢、钢管架做三脚背撑。模板间连接要严密合缝，缝隙中填塞海绵条防止漏浆。铺装混凝土浇筑前，模板内侧要涂刷隔离剂。1．3．6混凝土的拌制、运输1．混凝土应按批准后的配合比进行拌制，各项原材料的质量应符合设计要求。2．混凝土的拌制应符合设计要求及规范规定。3．混凝土的运输应符合设计要求及规范规定。1．3．7桥面混凝土铺装1．混凝土浇筑前准备：混凝土浇筑前，应对支架、模板、钢筋网片和预埋件进行查核，清除作业面杂物后，将梁体表面用水湿润，但不得有积水。2．混凝土浇筑要连续，宜从下坡向上坡进行，混凝土浇筑自由下落高度不宜大于加。进行人工局部布料、摊铺时，应用锹反扣，严禁抛掷和搂耙，靠边角处应先用插入式振捣器顺序振捣，辅助布料。3．混凝土的振捣：一次插入振捣时间不宜少于20s，使粗细骨料分布均匀后，再用平板振捣器纵横交错全面振捣，振捣...
