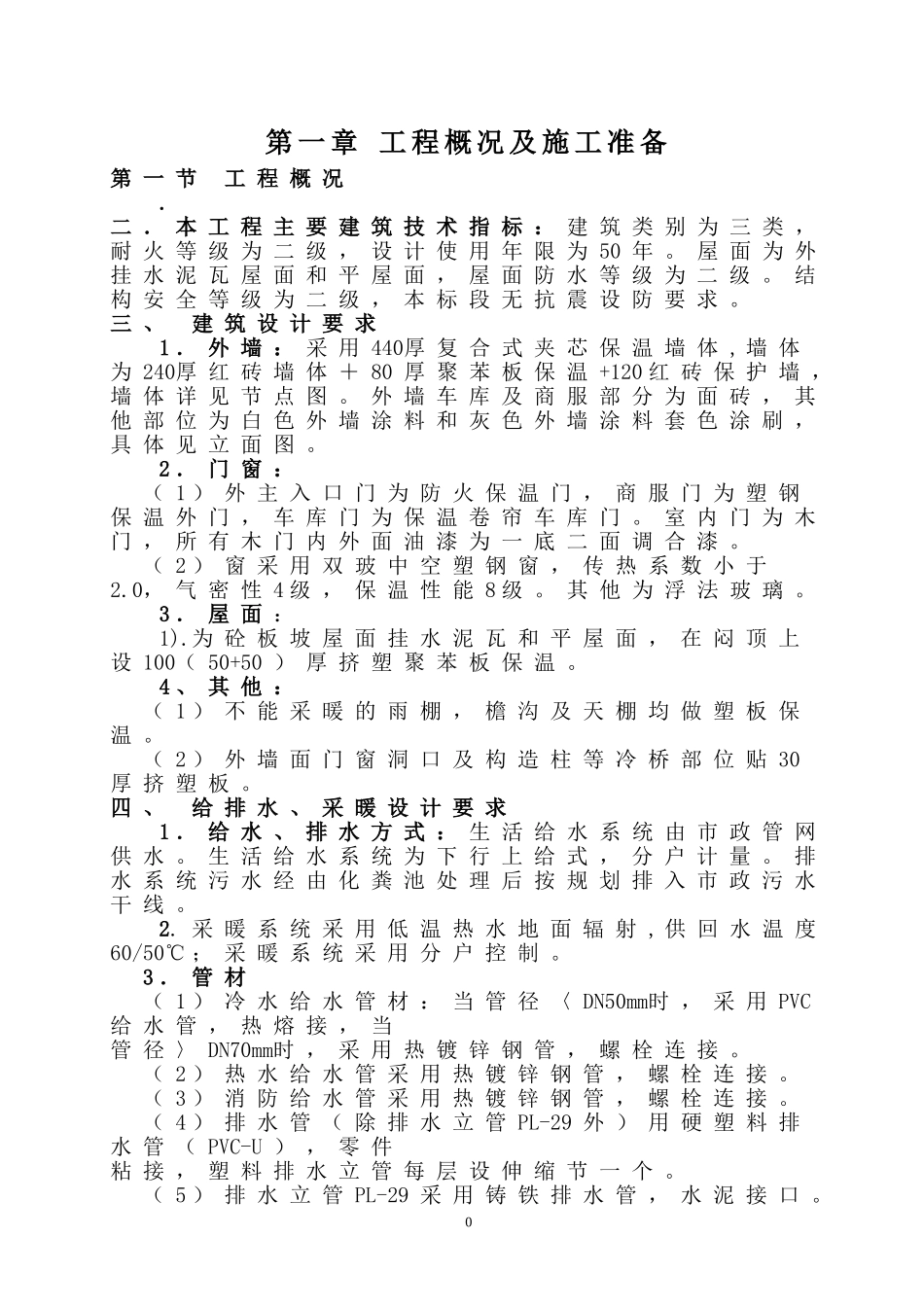

第一章工程概况及施工准备第一节工程概况.二．本工程主要建筑技术指标：建筑类别为三类，耐火等级为二级，设计使用年限为50年。屋面为外挂水泥瓦屋面和平屋面，屋面防水等级为二级。结构安全等级为二级，本标段无抗震设防要求。三、建筑设计要求1．外墙：采用440厚复合式夹芯保温墙体,墙体为240厚红砖墙体＋80厚聚苯板保温+120红砖保护墙，墙体详见节点图。外墙车库及商服部分为面砖，其他部位为白色外墙涂料和灰色外墙涂料套色涂刷，具体见立面图。2．门窗：（1）外主入口门为防火保温门，商服门为塑钢保温外门，车库门为保温卷帘车库门。室内门为木门，所有木门内外面油漆为一底二面调合漆。（2）窗采用双玻中空塑钢窗，传热系数小于2.0，气密性4级，保温性能8级。其他为浮法玻璃。3．屋面：1).为砼板坡屋面挂水泥瓦和平屋面，在闷顶上设100（50+50）厚挤塑聚苯板保温。4、其他：（1）不能采暖的雨棚，檐沟及天棚均做塑板保温。（2）外墙面门窗洞口及构造柱等冷桥部位贴30厚挤塑板。四、给排水、采暖设计要求1．给水、排水方式：生活给水系统由市政管网供水。生活给水系统为下行上给式，分户计量。排水系统污水经由化粪池处理后按规划排入市政污水干线。2.采暖系统采用低温热水地面辐射,供回水温度60/50℃；采暖系统采用分户控制。3．管材（1）冷水给水管材：当管径〈DN50mm时，采用PVC给水管，热熔接，当管径〉DN70mm时，采用热镀锌钢管，螺栓连接。（2）热水给水管采用热镀锌钢管，螺栓连接。（3）消防给水管采用热镀锌钢管，螺栓连接。（4）排水管（除排水立管PL-29外）用硬塑料排水管（PVC-U），零件粘接，塑料排水立管每层设伸缩节一个。（5）排水立管PL-29采用铸铁排水管，水泥接口。0（6）排水管，当管径〉DN300mm时，采用钢筋混凝土排水管。五、电气工程设计要求1．电源VV22-1KV电缆穿钢管埋地引入小区配电室，电压380V/220V，三相四线在首层配电屏处，零线重复接地，设专用保护线（PE），楼内配电系统采用TN-S接地方式。2．总配电屏落地式安装；电表箱明装，高度1.2m；照明配电箱明装，高度1.6m；跷板式开关，普通插座（P）明装，高度1.5m；空调插座（K）明装，高度2.2m；风扇调速开关明装，高度1.5m。3．室内配电线路采用铜心塑料线穿塑料线槽沿墙顶，明装。4．防雷及电气保护接地共用一接地系统，利用地下基础梁最下层主钢筋焊接成闭合电气通路，作为水平接地极，并与桩柱钢筋及作为防雷引下线柱位内钢筋焊成电器通路，利用部分柱内对角两根主筋焊成垂直通路，作为引下线，其上端与屋面避雷带焊连，下端与水平地极焊连，经过各层时与楼板钢筋焊连，并用40×4扁钢焊接引至该层接地端子板焊牢，门窗及金属构件就近与端子板连接，天面所有外露金属物应就近与避雷带焊接。5．接地系统的接地电阻要求不大于4Ω。在总体控制网络的调节下，有组织有计划地施工，达到紧张有序，忙而不乱，文明施工。第二章施工工艺第一节复合墙体砌筑施工一、保温复合夹心墙体构造及要求：1、保温复合夹心墙体构造：复合夹心墙体由120厚外叶墙、80厚苯板保温层、240厚内叶墙三部分组成。外保温夹心墙体构造示意图1二、外保温复合夹心墙体砌筑要求。1、复合夹心墙体外叶墙与内叶墙必须同步砌筑成整体，每步砌筑高度500为宜。2、外叶墙的内侧应将砂浆刮平勾缝，竖缝砂浆饱满，底层落地灰清理干净。3、苯板安装，接缝严密，竖缝应错缝。4、复合夹心墙体砌筑宜采用内脚手，墙体中不宜予留孔洞和设脚手架孔。三、外保温复合夹心墙体施工准备1、材料：（1）红砖的品种，规格和强度必须满足设计要求。进场堆放整齐，防止雨水过度淋湿。（2）聚苯乙烯泡沫塑料板规格和物理性能指标应符合设计和国家聚苯乙烯泡沫塑料第Ⅱ类（阻燃型）标准（GB/T10801.1-2002）。（3）苯板上墙前在自然条件下陈化不少于42天，在600C蒸汽中陈化不少于5天。聚苯稀泡沫塑料板技术指标项目指标项目指标表观密度kg/m3≥20水蒸气透湿系数ng/pa.m.s≤4.5压缩强度Mpa≥0.1尺寸稳定性%＜0.2抗拉强度Mpa≥0.1吸水率%≤4断裂弯曲负荷N≥25氧指数%≥30弯曲变形mm≥20导热系数w/m.k≤0.041苯板接头示意图（4）外叶墙与内叶墙的拉结钢筋...
