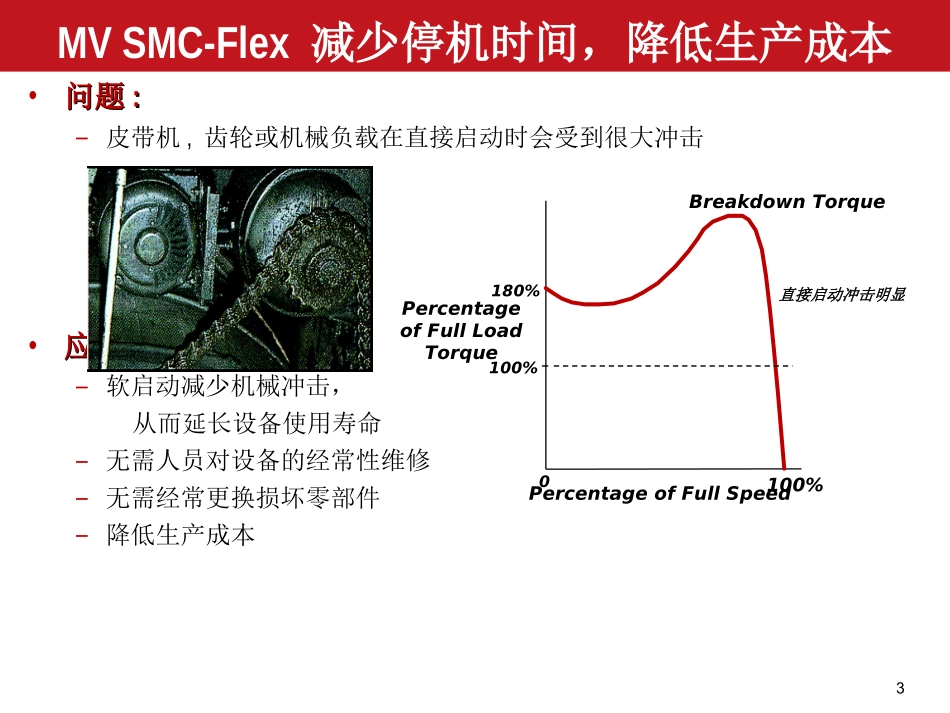

February2004ContactorControlModuleMVMVSMC-FlexSMC-Flex中压软启动产品介绍战宇中压产品部门1360172101罗克韦尔自动化2为什么选择中压SMC-Flex软启动?主要原因主要原因•减少停机时间，降低生产成本•消除启动冲击影响–高启动电流冲击–高启动转矩冲击3MVSMC-Flex减少停机时间，降低生产成本•问题问题::–皮带机,齿轮或机械负载在直接启动时会受到很大冲击•应用应用MVSMC-Flex:MVSMC-Flex:–软启动减少机械冲击，从而延长设备使用寿命–无需人员对设备的经常性维修–无需经常更换损坏零部件–降低生产成本BreakdownTorque180%100%100%0PercentageofFullLoadTorquePercentageofFullSpeed直接启动冲击明显4MVSMC-Flex减少停机时间，降低生产成本•问题问题::–突然间的启停会使得工艺中相关环节受损•使用使用MVSMC-Flex:MVSMC-Flex:–软启动减少高启动转矩冲击–软停止防止突停对工艺环节的影响–提高生产效率5MVSMC-FlexProvidesCostSavingsbyMinimizingInrushCurrents•问题问题::–进线电网严禁负载对电网冲击–电网较弱时无法承受冲击电流,进一步造成电网扰动，影响其他设备•应用应用MVSMC-Flex:MVSMC-Flex:–限流启动抑制冲击电流值，符合电网要求–减小冲击电流，使得同一电网上设备得到保障600%100%100%0PercentageofFullLoadCurrentPercentageofFullSpeed6•MVSMC-Flex可以提供:–Bulletin1562E,完善的电机控制–Bulletin1560E,利用已有进线开关改造启动模式–Bulletin1503E,提供OEM，进行最灵活配置•MVSMC-Flex自1993年至今,一直致力于提高产品的卓越性能•Centerline产品系列中的一员•严格按照CSA，UL，CE，IEC标准制造MVSMC-Flex概述7MVSMC-Flex概述标准型–1560E复合型–1562EMM进线开关隔离开关&熔丝旁路开关旁路开关CTCTSCR硅堆8MVSMC-Flex概述•简洁的1562E设计–外壳防护等级•NEMA1,1A,12&3R•IP10,21,52,34–硅堆与旁路真空接触器置于机柜上部–隔离开关,熔丝和进线开关位于机柜下部–两个大容量低压间•SMC-Flex控制器(上部)•低压控制回路(下部)Bulletin1562E9•SMC-Flex控制器(与低压同系列产品相同，操作简单方便)•光纤隔离的接口板增强安全可靠性•HumanInterfaceModules(HIMs)&通讯接口支持多种通讯协议•高压部件裕度更大，可靠性更高MVSMC-FlexOverviewBulletin1562E10MVSMC-Flex容量-HP010002000300040005000600070008000HP200Amp400Amp600Amp2400V3300V4160V6900V•2,400-6,900Volts•200/400/600Amp•50/60Hz11MVSMC-Flex容量Voltage最大输出–HP(kW)200AmpUnit400AmpUnit600AmpUnit2,400800(600)1,500(1100)2,750(2050)3,3001,000(750)2,250(1700)4,000(3000)4,1601,250(950)2,750(2050)4,500(3350)6,9002,500(1900)4,500(3350)7,500(5600)12MVSMC-Flex尺寸Bulletin电压容量柜宽柜深柜高重量in.mmin.mmin.mmlb.kg1560E240033004160200A2666036914912311800363400A2666036914912311800363600A441117369149123111,3005906900200A36914369149123111,220554400A36914369149123111,220554600A441117369149123111,3005901562E240033004160200A36914369149123111,400636400A36914369149123111,400636600A802032369149123112,32510566900200A621575369149123112,3251056400A621575369149123112,3251056600A1002540369149123114,000181213MVSMC-Flex硅堆•RockwellAutomation专利设计–专门为软启动产品设计–紧凑高效的结构–200Amp–铝制散热片–400/600Amp–铜制散热片14MVSMC-Flex控制器•标准软启动模式–带突跳功能•软停止模式•限流启动模式-带突跳功能•线性加速模式-带突跳功能•线性加速模式•双斜坡启动模式-带突跳功能•全压启动模式•预制低速模式•泵控模式(可选)15MVSMC-Flex启动模式–软启动–启动时间可调整:0to30seconds–初始力矩可调整:0to90%LRT–突跳启动时间可调整:0.0to2.0seconds–突跳启动转矩可调整:0to90%LRT16MVSMC-Flex停止模式–软停止–软停止延长停机时间，减少对工艺上其他环节的影响–停止时间可调整:0to30seconds17MVSMC-Flex启动模式–限流模式–电流大小可调整:50to600%FLA–限流时间可调整:0to30seconds–突...
